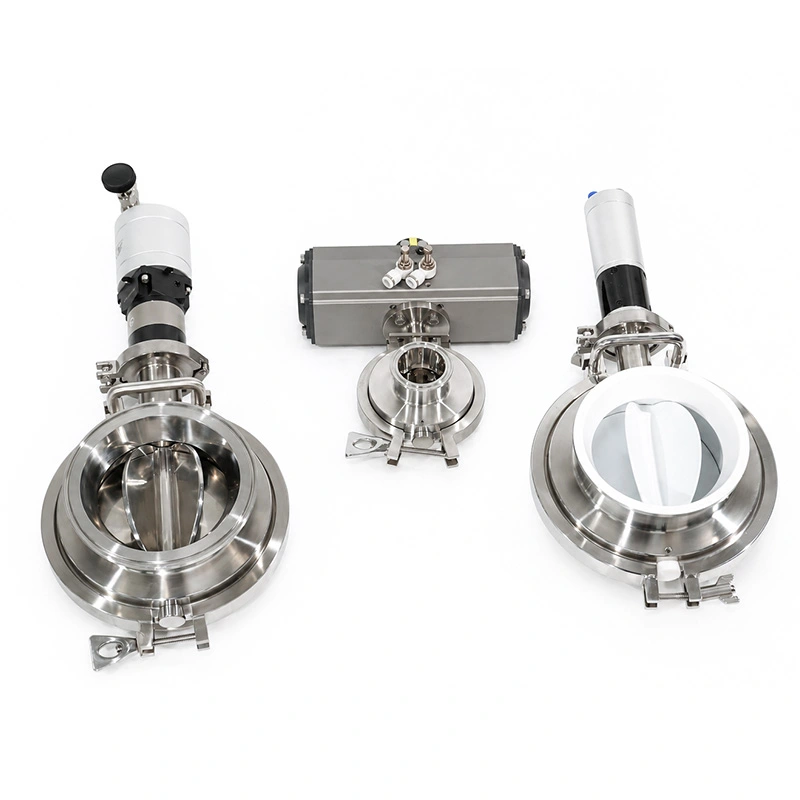

Apakah Injap Putar Sanitari dan Bagaimana Ia Meningkatkan Pengendalian Bahan Kebersihan?

1. Apakah Injap Putar Sanitari?

Injap Putar Sanitari ialah komponen pengendalian bahan berputar yang direka untuk menyahcas, menyuap atau mengukur pepejal pukal kering dalam aplikasi di mana kawalan kebersihan dan pencemaran adalah penting. Ia biasanya terdiri daripada perumah, pemutar berputar dengan berbilang poket atau ram, salur masuk, alur keluar, pengedap aci, galas dan sistem pemacu.

Apabila rotor berputar, poketnya menerima bahan daripada corong, silo, atau mesin pemprosesan huluan. Bahan dibawa melalui perumahan dan dilepaskan melalui saluran keluar. Bergantung pada konfigurasi dan keadaan operasi, injap boleh memberikan kadar suapan yang agak konsisten sambil membantu mengekalkan perbezaan tekanan antara peralatan yang disambungkan.

Tidak seperti injap putar industri konvensional, versi sanitari lebih menekankan pada permukaan sentuhan produk yang boleh diakses, kawasan pengekalan bahan yang dikurangkan, bahan binaan yang serasi dan prosedur pembersihan yang sesuai dengan aplikasi.

Fungsi Teras Injap Putar Sanitari

• Pelepasan terkawal:Mengawal pelepasan serbuk dan butiran daripada peralatan penyimpanan atau pemprosesan.
• Suapan volumetrik:Menyokong penghantaran bahan berulang apabila anjakan rotor dan kelajuan operasi dipilih dengan betul.
• Pemindahan bahan:Menyambung corong, pengadun, pengering, pengumpul habuk dan sistem penyampai.
• Pengasingan tekanan:Membantu mengehadkan kebocoran gas antara zon proses yang disambungkan, walaupun ia tidak sepatutnya dianggap secara automatik sebagai injap tutup kedap gas atau pengasing tekanan.
• Pemprosesan yang bersih:Menyokong prosedur pembersihan dan kawalan pencemaran melalui reka bentuk peralatan yang sesuai.

Adalah penting untuk membezakan injap putar sanitari daripada injap sanitari proses cecair. Injap berputar yang digunakan untuk pepejal pukal kering mempunyai mekanisme operasi yang berbeza dan cabaran pembersihan daripada diafragma, rama-rama atau injap bebola yang direka untuk saluran paip cecair.

2. Bagaimanakah Sanitary Rotary Valve Berfungsi?

Prinsip operasi adalah mudah, tetapi prestasi yang boleh dipercayai bergantung pada hubungan antara geometri pemutar, sifat bahan, kelajuan putaran, dan keadaan proses sekeliling.

Langkah 1: Bahan Masuk Injap

Serbuk atau bahan berbutir mengalir dari corong, silo atau mesin hulu ke dalam salur masuk injap. Pemakanan yang konsisten bergantung pada faktor seperti ketumpatan pukal, saiz zarah, kandungan lembapan, kepaduan dan reka bentuk corong. Bahan yang merapatkan atau padat mungkin memerlukan bantuan aliran tambahan.

Langkah 2: Rotor Menangkap Bahan

Rotor berputar mengandungi berbilang poket yang menerima sebahagian daripada bahan masuk. Setiap poket membawa bahan keluar dari salur masuk apabila pemutar berputar. Jumlah yang diangkut setiap revolusi bergantung pada isipadu poket, kecekapan pengisian, ciri bahan dan kelajuan operasi.

Langkah 3: Bahan Dilepaskan

Apabila poket yang diisi mencapai alur keluar, graviti atau susunan penghantar hiliran melepaskan bahan tersebut. Pergerakan rotor berulang menghasilkan corak nyahcas berterusan atau hampir berterusan, bergantung pada konfigurasi injap dan keadaan proses.

Langkah 4: Kitaran Berulang

Rotor terus berputar untuk menerima dan melepaskan bahan tambahan. Sistem pemacu mungkin beroperasi pada kelajuan tetap atau menggunakan kawalan kelajuan berubah-ubah untuk melaraskan prestasi penyusuan. Dalam sistem automatik, injap boleh disepadukan dengan penderia, kawalan aras, peralatan penyampai dan sistem pengurusan pengeluaran jika sesuai.

3. Ciri Reka Bentuk Mana Yang Paling Penting?

Prestasi kebersihan bergantung pada reka bentuk peralatan yang lengkap dan bukannya perumahan keluli tahan karat sahaja. Pembeli harus menilai ciri berikut berdasarkan prosedur pembersihan, ciri produk dan keperluan industri yang berkenaan.

3.1 Bahan Kenalan Produk

Keluli tahan karat biasanya digunakan untuk komponen injap berputar kebersihan kerana ia boleh memberikan rintangan kakisan, kekuatan mekanikal dan kebolehbersih yang sesuai. Gred seperti 304 dan 316L boleh dipertimbangkan bergantung pada produk, bahan kimia pembersih, suhu dan pendedahan kakisan.

Gred yang sesuai hendaklah disahkan terhadap persekitaran operasi sebenar. Pembeli juga harus menyemak bahan yang digunakan untuk gasket, pengedap aci dan komponen lain yang menghubungi produk. Sijil bahan dan dokumentasi hubungan makanan mungkin diperlukan untuk aplikasi terkawal.

3.2 Permukaan Licin dan Pengekalan Bahan yang Dikurangkan

Permukaan kasar, celah sempit, sudut dalaman yang tajam dan ceruk yang tidak boleh diakses boleh mengekalkan produk dan menyukarkan pembersihan. Reka bentuk berorientasikan kebersihan mungkin menggabungkan permukaan sentuhan produk yang digilap, poket pemutar bulat, tepi yang disiapkan dengan teliti, dan celah yang diminimumkan.

Kekasaran permukaan hendaklah dinyatakan sebagai keperluan yang boleh diukur jika perlu. Nilai Ra yang sesuai bergantung pada aplikasi dan spesifikasi yang mengawal; tidak boleh diandaikan bahawa setiap proses kebersihan memerlukan kemasan yang sama.

3.3 Kebolehcapaian Pembersihan dan Pemeriksaan

Penutup pelepasan cepat, pemasangan rotor boleh tanggal dan komponen dalaman yang boleh diakses boleh memudahkan pemeriksaan dan pembersihan manual. Untuk barisan pengeluaran dengan penukaran produk yang kerap, ciri ini mungkin mengurangkan masa henti dan meningkatkan kecekapan penyelenggaraan.

Kesesuaian Clean-in-place (CIP) mesti disahkan untuk model injap tertentu. Komponen tidak boleh dianggap serasi CIP semata-mata kerana ia diperbuat daripada keluli tahan karat. Liputan cecair pembersihan, saliran, keserasian meterai dan prosedur disahkan pengeluar semuanya penting.

3.4 Perlindungan Pengedap dan Galas

Pengedap aci membantu mengehadkan kebocoran yang tidak diingini dan menghalang pelincir atau bahan cemar luaran daripada memasuki zon produk. Galas hendaklah dilindungi daripada habuk produk, kelembapan, dan bahan kimia pembersih. Pemilihan meterai mesti mengambil kira suhu operasi, perbezaan tekanan, kelajuan putaran, dan kekerapan pembersihan.

3.5 Keserasian Pandu dan Kawalan

Pemacu harus memberikan tork yang mencukupi untuk bahan dan keadaan operasi. Pemacu frekuensi boleh ubah boleh membantu melaraskan kelajuan rotor, manakala penderia dan antara muka kawalan boleh menyokong pengeluaran automatik. Perlindungan elektrik dan kesesuaian peralatan harus sepadan dengan persekitaran pemasangan.

4. Di manakah Injap Putar Sanitari Digunakan?

Injap putar sanitari amat berguna dalam pengendalian bahan pukal kering, di mana pelepasan terkawal dan reka bentuk peralatan kebersihan mesti berfungsi bersama. Konfigurasi yang tepat bergantung pada bahan dan tahap kebersihan yang diperlukan.

Pembuatan Makanan dan Minuman

Kilang pemprosesan makanan menggunakan peralatan makan berputar untuk mengendalikan bahan seperti tepung, gula, kanji, susu tepung, campuran perasa dan bahan kering lain. Reka bentuk yang bersih boleh membantu memudahkan pembersihan antara larian pengeluaran dan mengurangkan kemungkinan bahan tertahan mencemari kumpulan berikutnya.

Untuk operasi sensitif alergen, prosedur pembersihan dan pengesahan penukaran adalah sama pentingnya dengan reka bentuk mekanikal injap.

Pengeluaran Farmaseutikal

Pengendalian serbuk farmaseutikal mungkin memerlukan penyusuan terkawal, keserasian bahan yang didokumenkan, tempat pemeriksaan yang boleh diakses dan risiko pencemaran yang diurus dengan teliti. Pemilihan peralatan harus mencerminkan sensitiviti produk, keperluan pengesahan pembersihan, keperluan pembendungan dan prosedur pembuatan yang berkenaan.

Tidak semua injap berputar sanitari sesuai untuk pemprosesan steril atau aplikasi dengan kandungan tinggi. Pembeli harus mengesahkan sama ada reka bentuk yang dicadangkan memenuhi proses tertentu dan keperluan kawal selia.

Kosmetik dan Penjagaan Diri

Pigmen serbuk, bahan kosmetik dan formulasi kering lain mungkin mendapat manfaat daripada pemindahan yang konsisten dan pembersihan peralatan yang lebih mudah. Pembentukan produk dan pencemaran silang adalah kebimbangan yang sangat penting apabila memproses pelbagai warna atau formulasi pada peralatan pengeluaran yang dikongsi.

Bahan Kimia Halus dan Serbuk Khas

Pengilang yang mengendalikan bahan kimia khusus mungkin memerlukan bahan tahan kakisan, pengedap yang serasi, kawalan habuk dan prestasi penyusuan yang tepat. Jika bahan kasar, mudah terbakar, higroskopik, atau agresif secara kimia, reka bentuk dan penilaian keselamatan tambahan mungkin diperlukan.

Penghantaran Pneumatik dan Pemprosesan Automatik

Injap berputar sering dipasang di bawah corong, silo, penapis dan peralatan lain dalam sistem penyampaian pneumatik. Mereka boleh menyuap pepejal ke saluran hiliran sambil membantu menguruskan perbezaan tekanan. Injap yang sesuai mesti dipilih mengikut susunan penyampaian, toleransi kebocoran, tingkah laku bahan, dan daya pemprosesan yang diperlukan.

5. Injap Putar Sanitari lwn Injap Putar Standard

Walaupun kedua-dua jenis injap mungkin menggunakan mekanisme poket berputar, keutamaan reka bentuk mereka boleh berbeza dengan ketara. Injap industri standard mungkin mengutamakan pemindahan bahan umum, ketahanan dan kos, manakala versi kebersihan memberi penekanan tambahan pada permukaan sentuhan produk dan akses pembersihan.

Ini adalah kecenderungan umum, bukan peraturan sejagat. Sesetengah injap berputar industri menggabungkan ciri kebersihan, dan beberapa reka bentuk kebersihan bertujuan untuk aplikasi yang agak mudah. Keputusan muktamad hendaklah berdasarkan spesifikasi yang didokumenkan dan bukannya nama produk sahaja.

6. Cara Memilih Injap Putar Sanitari yang Betul

Memilih injap hanya berdasarkan saiz nominal atau harga pembelian boleh mengakibatkan prestasi penyusuan yang lemah, kerja pembersihan yang tidak perlu atau haus komponen pramatang. Penilaian berstruktur membantu memastikan injap sesuai dengan keadaan operasi sebenar.

Langkah 1: Tentukan Ciri-ciri Bahan

Sediakan pembekal dengan nama bahan, ketumpatan pukal, taburan saiz zarah, kandungan lembapan, kekasaran, kebolehliran dan sebarang sifat kimia atau suhu yang berkaitan. Faktor-faktor ini mempengaruhi reka bentuk rotor, kecekapan pengisian, rintangan haus, dan pemilihan meterai.

Langkah 2: Kira Kapasiti Yang Diperlukan

Anggarkan kadar aliran jisim yang diperlukan dan tentukan sama ada injap akan beroperasi secara berterusan atau sekejap-sekejap. Kapasiti volumetrik teori boleh dianggarkan menggunakan:

Kapasiti isipadu = sesaran setiap pusingan × kelajuan putaran

Anggaran kapasiti jisim kemudiannya boleh dikira sebagai:

Kapasiti jisim = kapasiti isipadu × ketumpatan pukal × kecekapan pengisian

Perhubungan ini memberikan anggaran awal sahaja. Output sebenar mesti disahkan di bawah keadaan bahan dan operasi yang mewakili, dengan elaun yang sesuai untuk pengisian berubah-ubah, kebocoran dan turun naik proses.

Langkah 3: Tetapkan Keperluan Kebersihan dan Pembersihan

Tentukan sama ada proses menggunakan cucian kering, cucian basah manual, CIP atau prosedur lain yang disahkan. Nyatakan bahan kimia pembersihan, suhu, kekerapan kitaran, keperluan pengeringan, tahap sisa yang boleh diterima dan kaedah pemeriksaan.

Untuk aplikasi makanan dan farmaseutikal, kenal pasti piawaian dan dokumentasi yang diperlukan oleh kemudahan. Jangan menganggap bahawa sebutan kebersihan generik menetapkan pematuhan kepada setiap peraturan atau skim pensijilan yang berkenaan.

Langkah 4: Semak Keadaan Tekanan dan Suhu

Sediakan tekanan operasi normal dan maksimum, pembezaan tekanan, suhu operasi, dan sebarang keadaan sementara. Injap berputar mempunyai ciri kebocoran dan had mekanikal yang berbeza mengikut reka bentuk. Ia tidak boleh digantikan dengan peranti pengasingan berkadar tekanan tanpa kelulusan kejuruteraan yang sesuai.

Langkah 5: Sahkan Butiran Pemasangan dan Penyepaduan

Sahkan dimensi masuk dan keluar, sambungan bebibir atau pengapit, ruang kepala yang tersedia, susunan pelekap, kedudukan motor, kelegaan penyelenggaraan dan antara muka peralatan hiliran. Untuk talian automatik, kenal pasti isyarat kawalan, pelarasan kelajuan yang diperlukan, interlock dan keperluan pemantauan.

Langkah 6: Nilaikan Jumlah Kos Pemilikan

Harga belian hanyalah sebahagian daripada pelaburan. Pertimbangkan buruh pembersihan, masa henti pengeluaran, alat ganti, penggantian pengedap, penggunaan tenaga, kekerapan pemeriksaan dan kos kehilangan produk atau peristiwa pencemaran.

Menyediakan maklumat ini lebih awal membolehkan pengilang menilai kebolehlaksanaan, mengenal pasti potensi kekangan reka bentuk dan mengesyorkan konfigurasi yang sesuai dengan proses yang dimaksudkan.

7. Penyelenggaraan dan Penyelesaian Masalah

Malah Sanitary Rotary Valve yang direka dengan baik memerlukan pemeriksaan dan penyelenggaraan yang terancang. Pengumpulan bahan, kemerosotan pengedap, penjajaran yang salah dan keadaan operasi yang tidak sesuai boleh mengurangkan prestasi dari semasa ke semasa.

Senarai Semak Penyelenggaraan Rutin

• Periksa permukaan sentuhan produk untuk mengesan sisa, kakisan, pemarkahan atau haus yang tidak dijangka.
• Periksa pergerakan rotor untuk rintangan, getaran atau bunyi yang tidak normal.
• Periksa kedap aci dan gasket untuk kehausan, kebocoran, ubah bentuk atau kerosakan kimia.
• Periksa galas dan sistem pemacu mengikut arahan pengilang.
• Sahkan bahawa penutup, pengikat dan komponen pelepasan cepat dicagar dengan betul.
• Sahkan operasi motor, tetapan kelajuan dan isyarat kawalan yang berkaitan.
• Aktiviti pembersihan, pemeriksaan, pembaikan dan penggantian dokumen.

Masalah Biasa dan Punca Kemungkinan

Kekerapan penyelenggaraan harus mencerminkan waktu operasi, kekasaran bahan, keamatan pembersihan, dan cadangan pengilang. Sebelum membuka injap atau mengeluarkan komponen dalaman, asingkan peralatan, cabut dan kunci keluar pemacu, lepaskan tekanan tersimpan, dan ikuti prosedur keselamatan kemudahan yang berkenaan.

8. Kesilapan Pembelian Biasa yang Perlu Dielakkan

Memilih Mengikut Saiz Sahaja

Dua injap dengan dimensi yang sama boleh memberikan kapasiti yang berbeza kerana perbezaan dalam anjakan rotor, kelajuan, kelegaan dan kecekapan pengisian. Pembeli harus menyediakan keperluan pemprosesan sebenar dan bukannya bergantung pada saiz sambungan semata-mata.

Andaikan Keluli Tahan Karat Menjamin Prestasi Kebersihan

Gred bahan adalah penting, tetapi ia tidak mewujudkan kebolehbersih dengan sendirinya. Keadaan permukaan, geometri dalaman, reka bentuk pengedap, kebolehcapaian dan pengesahan pembersihan semuanya menyumbang kepada prestasi kebersihan.

Mengabaikan Kaedah Pembersihan

Injap yang sukar ditanggalkan boleh mencipta masa henti yang tidak perlu apabila pembersihan manual yang kerap diperlukan. Sebaliknya, reka bentuk yang bertujuan untuk pembersihan manual mungkin tidak sesuai untuk proses CIP yang disahkan. Sahkan kaedah pembersihan sebelum memuktamadkan spesifikasi.

Menghadapi Keserasian Meterai

Pengedap boleh rosak apabila terdedah kepada bahan kimia yang tidak serasi, suhu tinggi, zarah kasar atau keadaan operasi yang tidak sesuai. Nyatakan agen pembersih dan persekitaran proses sebenar apabila meminta sebut harga.

Menerima Tuntutan Pematuhan Tidak Disokong

Minta pengisytiharan bahan yang berkaitan, laporan ujian, sijil dan dokumentasi teknikal yang diperlukan untuk permohonan yang dimaksudkan. Sahkan piawaian yang digunakan untuk injap lengkap dan yang digunakan hanya untuk bahan atau komponen individu.

Gagal Membincangkan Penyesuaian Awal

Susunan pelekap khas, dimensi masuk atau keluar yang luar biasa, ruang pemasangan terhad dan penyepaduan dengan vesel sedia ada boleh menjejaskan reka bentuk peralatan. Perkongsian lukisan dan keperluan antara muka pada permulaan projek boleh mengurangkan reka bentuk semula dan kelewatan pemasangan yang boleh dielakkan.

9. Soalan Lazim Mengenai Injap Putar Sanitari

10. Kesimpulan: Membina Sistem Pengendalian Bahan Kebersihan yang Lebih Boleh Dipercayai

Injap Putar Sanitari memainkan peranan penting dalam mengawal pelepasan bahan pukal kering sambil menyokong keperluan kebersihan dan kebolehpercayaan sistem pemprosesan moden. Nilainya datang daripada gabungan pemakanan yang konsisten, bahan hubungan produk yang sesuai, geometri yang boleh dibersihkan, pengedap yang berkesan dan akses penyelenggaraan yang praktikal.

Untuk pasukan pembelian dan jurutera proses, strategi pemilihan yang paling berkesan bermula dengan bahan dan persekitaran operasi. Kapasiti, perbezaan tekanan, suhu, prosedur pembersihan, dimensi pemasangan dan keperluan dokumentasi semuanya harus dinilai sebelum konfigurasi akhir dipilih.

AVM Extraordinary Intelligent Control Equipment Co., Ltd.boleh didekati untuk membincangkan keperluan peralatan tersuai dan keperluan penyepaduan khusus aplikasi. Dengan berkongsi data proses dan kekangan pemasangan lebih awal, pembeli boleh berusaha ke arah penyelesaian yang sesuai dengan objektif pengeluaran mereka dan bukannya bergantung pada spesifikasi generik.
