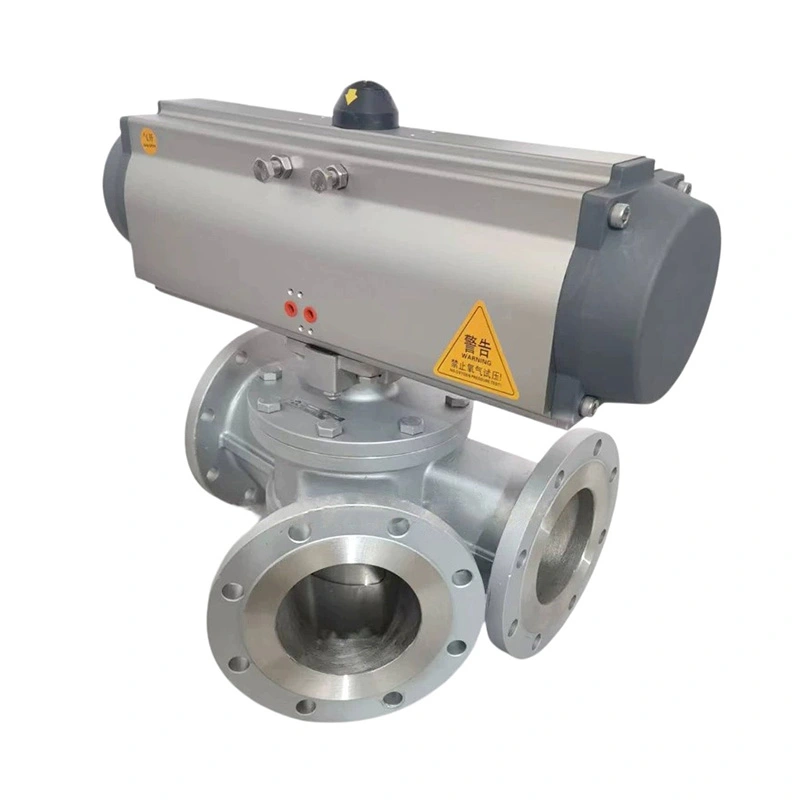

Dengan penggerak pneumatik, maklum balas kedudukan dan mekanisme pengalih berputar, Pengalih 3 Hala Pneumatik Sanitari Valve For Powder menyediakan penghalaan bahan yang pantas dan berulang untuk farmaseutikal, makanan, kimia, plastik, bateri dan sistem pemprosesan bahan pukal lain.
Sanitary Pneumatic 3-Way Diverter Valve For Powder boleh mengarahkan bahan dari satu saluran penghantar kepada salah satu daripada dua destinasi hiliran. Konfigurasi ini berguna apabila satu sumber serbuk membekalkan berbilang corong, silo, pengadun atau mesin pemprosesan.
Prinsip yang sama boleh dikonfigurasikan untuk penumpuan aliran, membenarkan bahan daripada dua sumber berbeza memasuki satu talian penghantar hilir.
Fleksibiliti ini mengurangkan keperluan untuk berbilang injap pengasingan individu dan memudahkan penghalaan bahan automatik sistem.

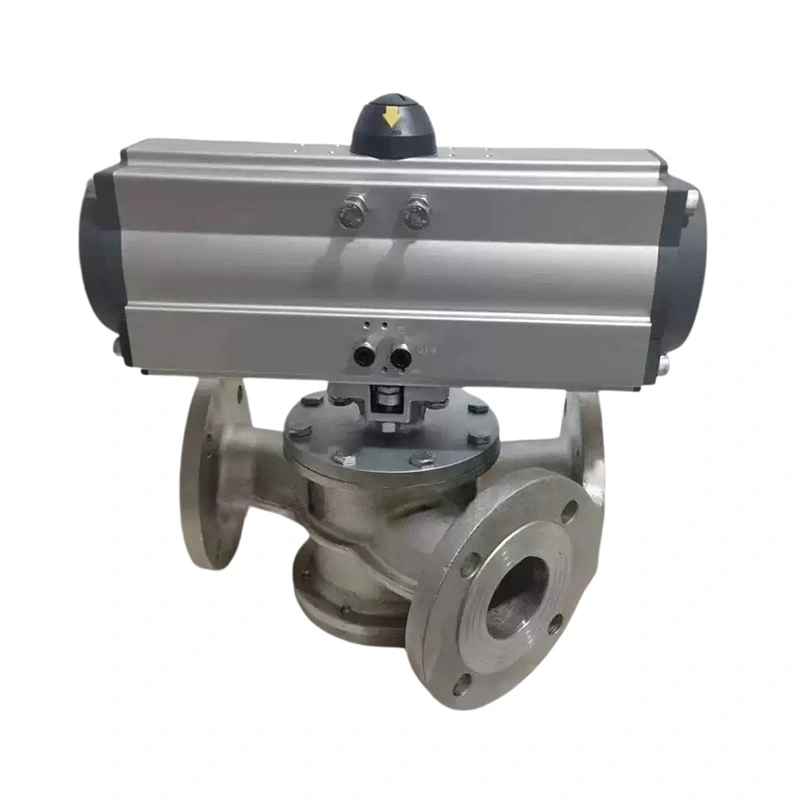

Penggerak pneumatik memutar elemen pengalih dalaman antara kedudukan pratetap mengikut isyarat daripada sistem kawalan.
Injap solenoid mengawal penggerak, manakala suis had bersepadu mengesahkan kedudukan injap sebenar. The isyarat maklum balas boleh disambungkan kepada sistem PLC atau DCS, membenarkan peralatan penyampai diteruskan hanya selepas laluan aliran yang diperlukan telah disahkan.
Ini amat berguna untuk batching automatik dan pemindahan serbuk terkawal resipi.
Reka bentuk plat berputar menyediakan struktur pensuisan yang mudah untuk penghantaran serbuk biasa dan butiran aplikasi. Pembinaannya yang padat membolehkan penyepaduan yang cekap ke dalam barisan proses sedia ada.
Konfigurasi silinder berputar menyediakan susunan aliran dalaman yang berbeza untuk aplikasi yang memerlukan khusus sudut bertukar atau ciri aliran bahan.
Kedua-dua konfigurasi boleh disesuaikan mengikut keadaan penghantaran, sifat bahan dan pemasangan keperluan.
Laluan aliran dalaman direka untuk mengurangkan peralihan tajam dan rintangan yang tidak perlu semasa bahan melaluinya injap.
Ini membantu mengurangkan:
Kehilangan tekanan, menyokong penyampaian pneumatik yang cekap.
Pengekalan bahan, mengurangkan sisa serbuk di dalam injap.
Degradasi produk, membantu melindungi butiran dan pelet yang rapuh.
Risiko tersumbat, terutamanya semasa pemindahan bahan berterusan.
Untuk aplikasi kebersihan, permukaan dalaman boleh disiapkan hingga Ra 0.6 μm (400#).
Konfigurasi standard termasuk sudut pensuisan 30° dan 45°, manakala susunan alur keluar tersuai boleh dihasilkan untuk disesuaikan dengan susun atur loji tertentu.
Sanitary Pneumatic 3-Way Diverter Valve For Powder boleh dipasang di antara saluran penghantar, corong, silo dan peralatan pemprosesan tanpa memerlukan perubahan besar pada keseluruhan sistem pengendalian bahan.
Injap pengalih AVM direka untuk mengendalikan serbuk, butiran, pelet, kepingan dan campuran serbuk-butir.
Bahan biasa termasuk serbuk farmaseutikal dan API, tepung, gula, kanji, serbuk kimia, pelet plastik, bahan bateri litium, mineral, simen dan abu terbang.
Digunakan untuk memindahkan API, eksipien dan serbuk farmaseutikal antara saluran penghantar, kapal penyimpanan dan pemprosesan peralatan sambil menyokong pemilihan laluan automatik.
Sesuai untuk tepung, gula, kanji, bahan berkhasiat dan bahan pukal kering lain di mana pembinaannya bersih dan penghalaan terkawal diperlukan.
Digunakan untuk penghalaan katod, anod, grafit dan bahan tenaga baharu lain antara pemprosesan atau penyimpanan yang berbeza mata.
Sesuai untuk mengarahkan pelet plastik, resin dan bahan berbutir lain ke pengeluaran atau penyimpanan yang berbeza sistem.
Digunakan dalam kimia halus, simen, perlombongan, metalurgi dan industri lain yang memerlukan penukaran pukal kering yang boleh dipercayai bahan.
| Parameter | Spesifikasi |
| Jenis Injap | Injap Pengalih 3 Hala Pneumatik Sanitari |
| Saiz Injap | DN50–DN300 (2"–12") |
| Tekanan Kerja | 0.15–0.6 MPa |
| Suhu Bekerja | -20°C hingga +250°C |
| Jenis Diverter | Plat Putar / Silinder Putar |
| Sudut Bertukar | 30° / 45° |
| Permohonan | Pelepasan Graviti & Penghantaran Pneumatik |
| Penggerakan | Pneumatik / Manual / Elektrik Pilihan |
| Bahan Badan | SS304, SS316L, Keluli Karbon (WCB) |
| Sambungan | Bebibir |
| Piawaian Bebibir | ANSI B16.5 Kelas 150, GB, DIN |
| Media yang Sesuai | Serbuk, Butiran, Pelet, Serpihan, Campuran Serbuk-Bulir |
| Selesai Hubungan Produk | Sehingga Ra 0.6 μm |
Untuk talian pengeluaran automatik, injap boleh dilengkapi dengan penggerak pneumatik, injap solenoid, kedudukan penunjuk, penderia jarak dan integrasi kawalan PLC/DCS. Untuk persekitaran tertentu, AVM juga boleh menyediakan kemasan sanitari yang digilap cermin, konfigurasi gred farmaseutikal, pengedap tekanan tinggi dan kalis letupan pakej penggerak.
Pengilang farmaseutikal perlu memindahkan satu aliran serbuk antara dua baris pemprosesan mengikut resipi pengeluaran yang berbeza. Pensuisan manual mencipta penglibatan operator tambahan dan meningkatkan kemungkinan memilih laluan pengangkutan yang salah.
AVM membekalkan injap pengalih 3 hala pneumatik dengan kawalan solenoid dan maklum balas kedudukan. Injap telah disepadukan dengan PLC pelanggan supaya laluan penghantar boleh dipilih secara automatik. Maklum balas pelanggan tertumpu pada penukaran laluan yang lebih konsisten, pengesahan kedudukan injap sebelum menyampaikan dan mengurangkan campur tangan manual.
Pengeluar bahan tenaga baharu memerlukan satu talian penghantar untuk membekalkan destinasi penyimpanan yang berbeza untuk bateri kering bahan. Pelanggan bimbang tentang sisa serbuk di dalam injap pensuisan yang menjejaskan kumpulan berikutnya.
AVM mengkonfigurasi injap dengan laluan dalaman yang diperkemas dan rawatan permukaan kebersihan. Selepas pemasangan, pelanggan menyerlahkan pengekalan bahan yang lebih rendah, pertukaran yang lebih lancar antara destinasi dan pembersihan yang lebih mudah semasa pertukaran bahan.
| Keperluan | AVM 3-Way Diverter Injap | Injap Pemadaman Standard |
| Arah Aliran | Berbilang laluan | Biasanya satu laluan |
| Penukaran Automatik | ya | Terutamanya pengasingan |
| Maklum Balas Kedudukan | Tersedia | Bergantung kepada konfigurasi |
| Integrasi PLC | Disokong | Bergantung kepada konfigurasi |
| Penghalaan Serbuk | Direka khusus | Bukan fungsi utama |
| Penyampaian Berbilang Talian | sesuai | Memerlukan berbilang injap |
| Operasi pneumatik | Tersedia | Tersedia bergantung pada jenis |
Sanitary Pneumatic 3-Way Diverter Valve For Powder digunakan untuk mengubah hala secara automatik bahan antara laluan menyampaikan. Ia boleh dikonfigurasikan sebagai satu salur masuk/dua salur keluar atau dua salur masuk/satu salur keluar.
ya. Pembinaan kebersihan SS316L dan permukaan sentuhan produk yang digilap boleh dipilih untuk farmaseutikal dan lain-lain aplikasi kebersihan.
ya. Penggerak pneumatik, kawalan solenoid dan maklum balas kedudukan boleh disepadukan dengan sistem PLC/DCS.
Ia sesuai untuk serbuk, butiran, pelet, kepingan dan campuran serbuk-granul, termasuk serbuk farmaseutikal, bahan makanan, pelet plastik dan bahan bateri.
Mereka menggunakan struktur pengalih dalaman yang berbeza untuk menyesuaikan ciri aliran yang berbeza, sudut pensuisan dan keperluan pengendalian bahan. AVM boleh mengesyorkan konfigurasi yang sesuai mengikut sistem penyampaian.
ya. Piawaian bebibir, susunan alur keluar dan sudut pensuisan boleh dikonfigurasikan mengikut pelanggan menyampaikan susun atur dan keperluan peralatan.
