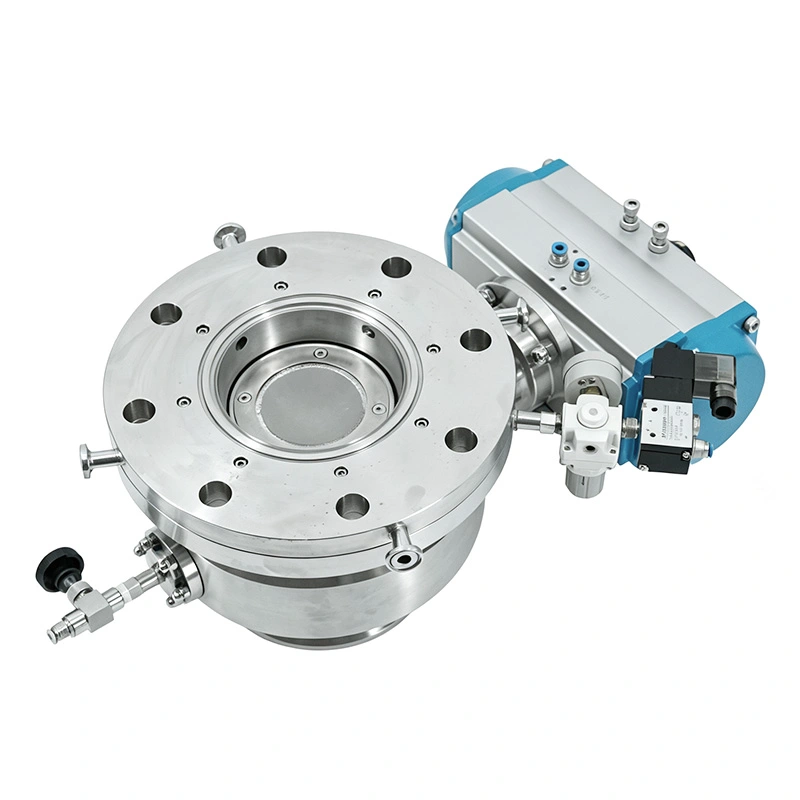

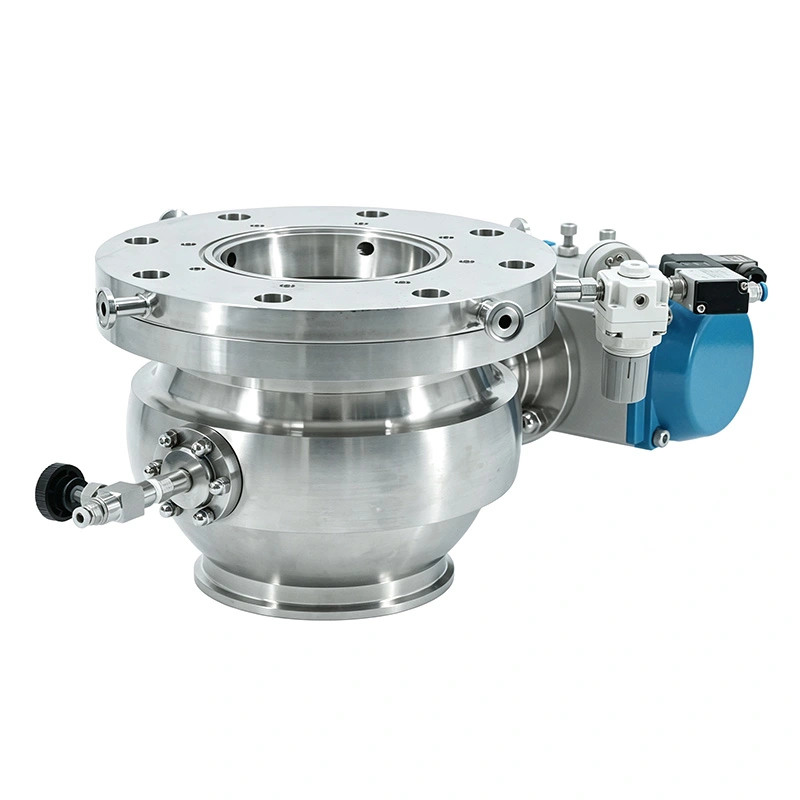

Injap Bola Bersegmen Sanitary Inflatable Seal sangat berharga dalam peralatan seperti pengering vakum, reaktor, pengadun dan sistem pemprosesan serbuk di mana pengedap injap konvensional boleh mengalami geseran, produk pengumpulan atau kebocoran semasa operasi berulang.

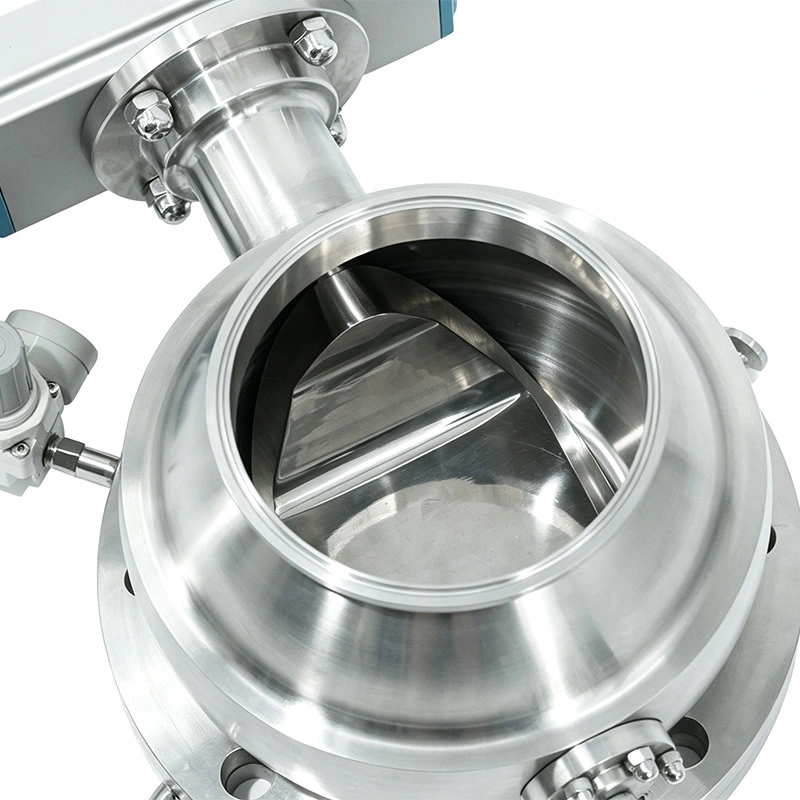

Injap bola tersegmen AVM menggunakan pengedap kembung yang diletakkan di antara badan injap dan segmen sfera.
Semasa pembukaan, meterai menarik balik dari segmen, membolehkan segmen berputar tanpa gosokan berterusan terhadap permukaan pengedap. Selepas segmen mencapai kedudukan tertutup, meterai mengembang dan menekan segmen untuk menetapkan penutupan yang diperlukan.
Prinsip penarikan meterai ini mengurangkan geseran semasa pergerakan injap dan membantu memanjangkan hayat perkhidmatan meterai.
Untuk peralatan pemprosesan vakum, mengekalkan integriti vakum adalah penting. Sistem pengedap kembung menyediakan pengedap yang boleh dipercayai di bawah keadaan vakum dan tekanan positif, menjadikan injap amat sesuai untuk pengeringan vakum dan pelepasan serbuk yang terkandung.
Apabila dibuka sepenuhnya, reka bentuk bersegmen menyediakan laluan pelepasan yang tidak terhalang. Ini membantu serbuk, butiran, pes dan bahan proses lain melalui injap dengan pengumpulan dan penjembatan yang berkurangan.
Sistem pneumatik mula-mula mengempiskan meterai kembung. Meterai menarik balik dari segmen, menanggalkan sentuhan semasa putaran. Segmen sfera kemudian berputar kira-kira 90° untuk membuka laluan aliran.
Segmen berputar kembali ke kedudukan tertutup. Setelah diletakkan dengan betul, meterai kembung mengembang dan menekan terhadap segmen, mewujudkan antara muka pengedap yang ketat.
Urutan ini memisahkan pergerakan injap daripada sentuhan pengedap, mengurangkan haus yang tidak perlu berbanding dengan reka bentuk di mana meterai kekal dalam sentuhan berterusan semasa putaran.
Injap Bebola Bersegmen Sanitary Inflatable Seal boleh dipasang di saluran keluar nyahcas pengering vakum di mana proses memerlukan pengekalan vakum yang boleh dipercayai dan pelepasan bahan yang cekap.
Pembukaan lubang penuh membantu mengeluarkan serbuk dan butiran kering dengan halangan yang minimum, manakala pengedap kembung menyokong pengasingan antara pengering dan peralatan hiliran.
Injap menyediakan antara muka pelepasan yang bersih untuk produk serbuk sambil mengurangkan kawasan di mana bahan boleh kekal terperangkap.
Untuk proses farmaseutikal dan kimia halus yang melibatkan serbuk berharga atau berbahaya, struktur pengedap membantu mengurangkan kebocoran dan pengeluaran produk yang tidak diingini.
Permukaan sentuhan produk boleh mencapai Ra <0.4 μm, manakala permukaan bukan sentuhan boleh mencapai Ra <0.8 μm. Yang dikurangkan reka bentuk ruang mati membantu meminimumkan pengekalan produk dan menyokong prosedur pembersihan dan pengesahan.
Badan Injap Bola Bersegmen Sanitary Inflatable Seal boleh didapati dalam SS304, SS316L, Duplex 2205 dan Titanium TA2, membenarkan konfigurasi bahan dipadankan dengan keperluan kakisan, ketulenan dan proses.
| Parameter | Spesifikasi |
| Saiz Injap | 3"–12" |
| Bahan Badan | SS304, SS316L, Dupleks 2205, Titanium TA2 |
| Pengedap Kembung | EPDM, Silikon, FKM |
| Selesai Hubungan Produk | Ra <0.4 μm |
| Selesai Tanpa Kenalan | Ra <0.8 μm |
| Tekanan Kerja | -0.1 hingga +0.5 MPa |
| Suhu Bekerja | -20°C hingga +135°C |
| Tamatkan Sambungan | Bebibir, Tri-Clamp |

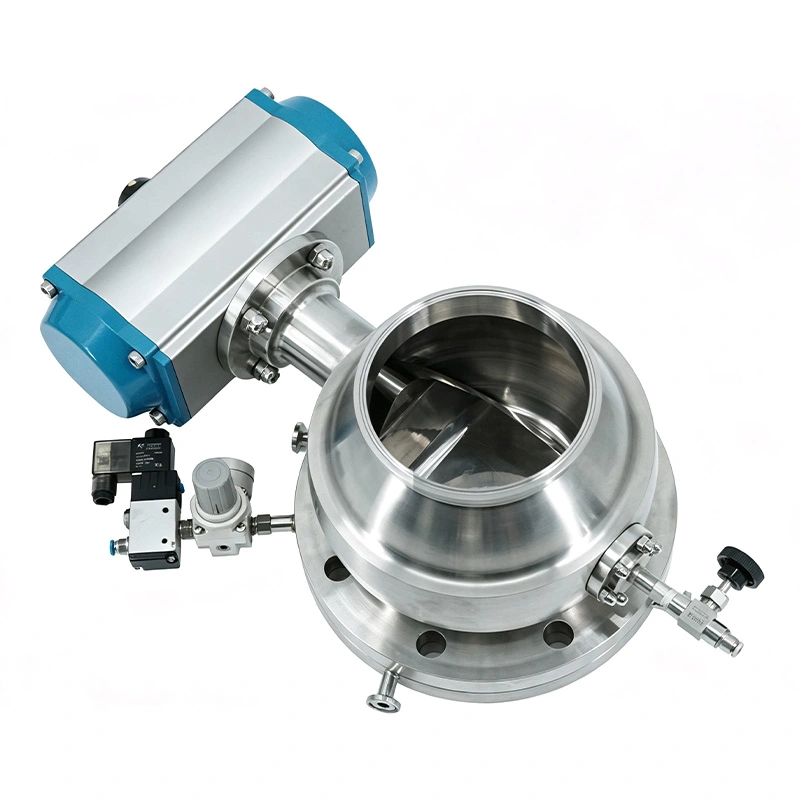

| Penggerakan | Penggerak Pneumatik |

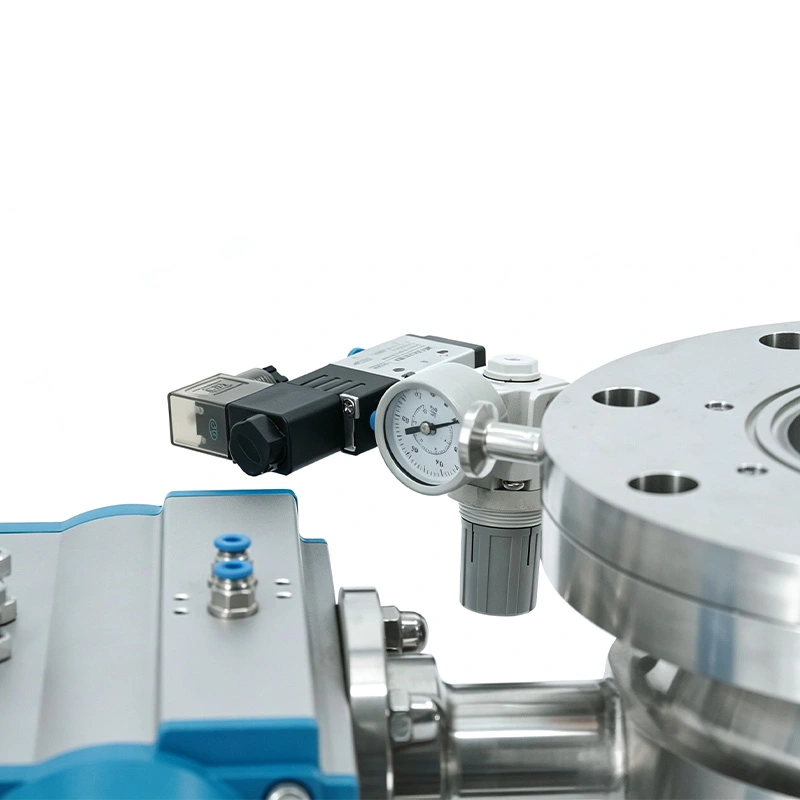

| Aksesori Pilihan | Jaring Penapis, Injap Pengatur Tekanan, Kotak Suis Had, Pelabuhan Bersihkan |
Digunakan sebagai injap nyahcas untuk pengering vakum di mana kekejangan vakum dan pelepasan bahan yang cepat adalah penting.
Sesuai untuk pengendalian serbuk farmaseutikal, pelepasan yang terkandung dan pengasingan peralatan di mana pembinaan yang bersih dan kawalan kebocoran adalah kritikal.
Berkenaan dengan katod, anod dan bahan bateri halus lain yang mengandungi produk, kebolehbersih dan kakisan penentangan adalah penting.
Digunakan dengan serbuk, butiran dan bahan proses lain dalam reaktor, pengadun, pengering dan sistem pemindahan yang terkandung.
Sesuai untuk pelepasan dan pengasingan yang bersih dalam sistem pemprosesan bahan di mana pembinaan keluli tahan karat dan permukaan sentuhan produk yang boleh dibersihkan diperlukan.
| Pertimbangan | Injap Bebola Bersegmen Pengedap Kembung AVM | Injap Bola Konvensional |
| Kaedah Pengedap | Pengedap pneumatik kembung | Meterai tetap konvensional |
| Kedap Semasa Putaran | Ditarik balik | Biasanya kekal dalam hubungan |
| Pakai Meterai | Mengurangkan geseran semasa operasi | Bergantung pada reka bentuk |
| Aplikasi Vakum | Direka untuk kekejangan vakum | Bergantung kepada permohonan |
| Pelepasan | Laluan produk berlubang penuh | Bergantung pada konfigurasi injap |
| Pengekalan Produk | Reka bentuk ruang mati rendah | Bergantung pada reka bentuk |
| Fokus Utama | Pembendungan dan pembuangan yang bersih | Pengasingan umum |
Pelanggan pemprosesan farmaseutikal memerlukan injap alir keluar untuk sistem pengeringan vakum yang mengekalkan vakum keadaan dan mencapai pelepasan serbuk yang boleh dipercayai adalah penting. Pelanggan memilih injap AVM kerana meterai kembung boleh ditarik balik sebelum segmen diputar, mengurangkan geseran meterai semasa pembukaan berulang dan penutup.
Pelanggan amat menghargai gabungan prestasi pengedap vakum dan pelepasan produk yang tidak terhalang, yang memudahkan sambungan antara pengering dan peralatan pengumpulan hiliran.
Pelanggan kimia yang baik memerlukan injap pelepasan untuk proses serbuk di mana kebocoran bahan dan pengekalan produk adalah kebimbangan. Pelanggan memilih konfigurasi meterai kembung kerana meterai boleh ditiup sahaja semasa kedudukan tertutup, manakala laluan lubang penuh menyediakan laluan pelepasan yang lebih bersih apabila dibuka.
Maklum balas tertumpu pada pembendungan yang lebih baik semasa pengasingan dan mengurangkan pengumpulan bahan di sekeliling pengedap kawasan.
Produk injap sanitari AVM disokong oleh Piawaian Sanitari 3-A, pematuhan ISO 9001, CE dan FDA yang berkenaan. Untuk aplikasi farmaseutikal dan makanan, bahan kebersihan, kemasan permukaan dan konfigurasi pengedap boleh dipilih mengikut keperluan proses.
Injap juga boleh dikonfigurasikan dengan port pembersihan, sistem pengawalan tekanan, penderia maklum balas kedudukan dan komponen kawalan automatik untuk persekitaran proses yang lebih mencabar.
Injap Bebola Bersegmen Sanitary Inflatable Seal menggunakan pengedap udara kembung yang dikendalikan oleh sistem pneumatik. The meterai menarik balik semasa pembukaan dan putaran, kemudian mengembang selepas ditutup untuk mewujudkan antara muka pengedap.
Menarik semula meterai menghilangkan geseran berterusan antara meterai dan segmen berputar. Ini membantu mengurangkan haus dan boleh memanjangkan hayat perkhidmatan meterai.
ya. Keupayaan pengedap vakum dan laluan pelepasan lubang penuh menjadikannya sangat sesuai untuk pengering vakum, pengering vakum berputar dan pengering kon.
Badan injap boleh dibekalkan dalam SS304, SS316L, Dupleks 2205 atau Titanium TA2, bergantung pada rintangan kakisan dan keperluan proses.
ya. Injap menggunakan penggerak pneumatik dan boleh dilengkapi dengan maklum balas kedudukan, kotak suis had dan lain-lain aksesori kawalan untuk sistem proses automatik.
Injap bola konvensional biasanya menggunakan bola sfera lengkap dengan lubang telus untuk pengasingan. Reka bentuk AVM menggunakan bola bersegmen bersama dengan pengedap kembung, menjadikannya lebih sesuai untuk aplikasi yang memerlukan kawalan pelepasan, pembendungan kebersihan dan geseran pengedap yang dikurangkan.
