Injap Diafragma 3 Hala Sanitari

Tidak seperti injap diafragma dua hala standard yang hanya menyediakan kawalan hidup/mati yang mudah, konfigurasi tiga hala membenarkan operator untuk mengalihkan, menggabungkan atau memilih aliran proses antara saluran paip yang berbeza. Diafragma mencipta lengkap penghalang antara media proses dan mekanisme pengendalian, membantu mencegah pencemaran dan kebocoran luaran manakala menyokong pembersihan CIP dan SIP yang boleh dipercayai.

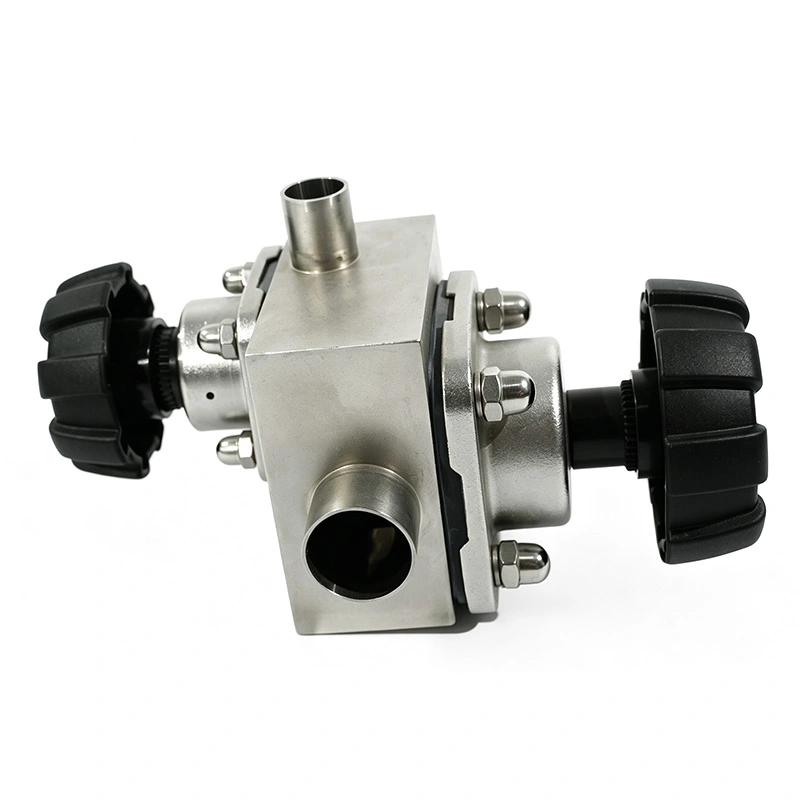

Injap Diafragma 3-Way Sanitary dihasilkan daripada keluli tahan karat 316L dengan licin, digilap elektrik permukaan sentuhan produk dan boleh dilengkapi dengan penggerak manual atau pneumatik untuk kawalan proses yang berbeza keperluan.

Penukaran Aliran dan Pengagihan

Struktur tiga port membolehkan injap AVM menguruskan berbilang laluan proses daripada pemasangan injap tunggal. Bergantung pada konfigurasi badan yang dipilih dan kedudukan operasi, injap boleh mengarahkan cecair dari satu salur masuk ke sama ada alur keluar atau gabungan aliran dari talian berbeza ke alur keluar biasa.

Konfigurasi ini amat berguna apabila sistem pengeluaran memerlukan pemilihan bahan yang kerap, media pemindahan, penukaran saluran paip, atau penukaran kelompok tanpa memasang beberapa injap tutup individu.

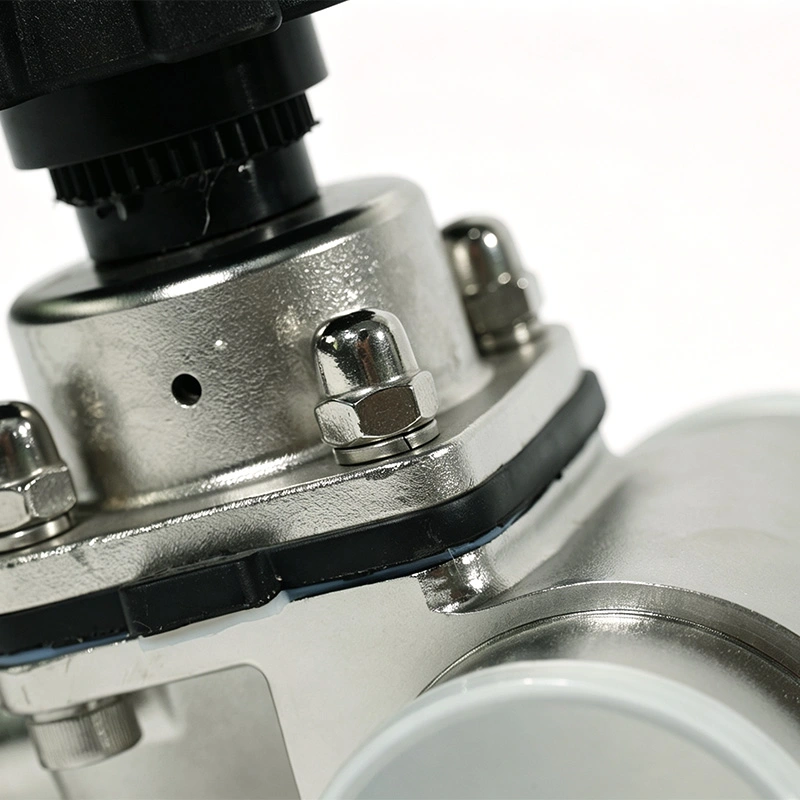

Pengasingan Diafragma Kebersihan

Diafragma fleksibel memisahkan cecair proses daripada batang injap dan penggerak, mewujudkan a penghalang pengedap yang tahan pencemaran. Reka bentuk ini menghilangkan keperluan untuk pembungkusan konvensional di sekeliling batang dan membantu mencegah kebocoran proses semasa operasi pensuisan berulang.

Geometri dalaman yang licin juga mengurangkan kawasan di mana cecair boleh kekal terperangkap, menyokong pembersihan dan pembersihan yang lebih mudah pemulihan produk yang lebih baik.

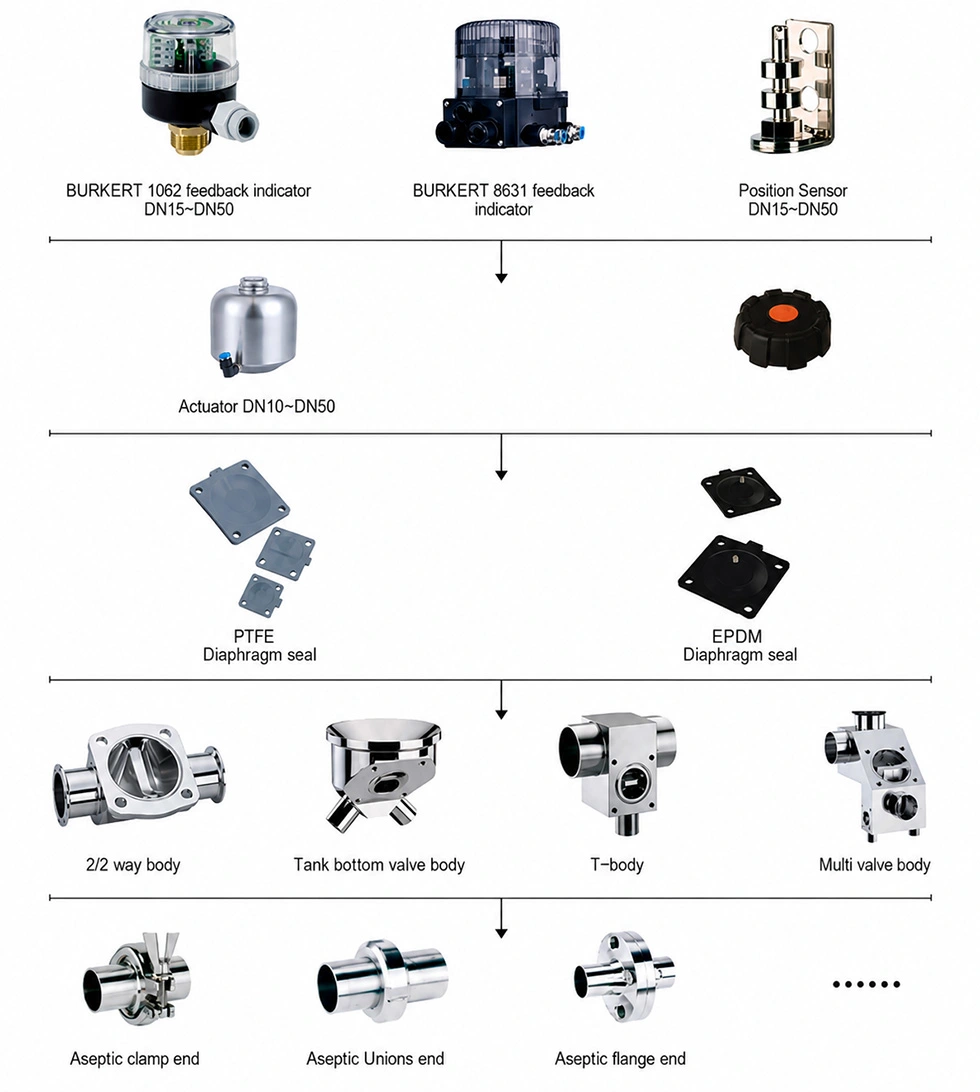

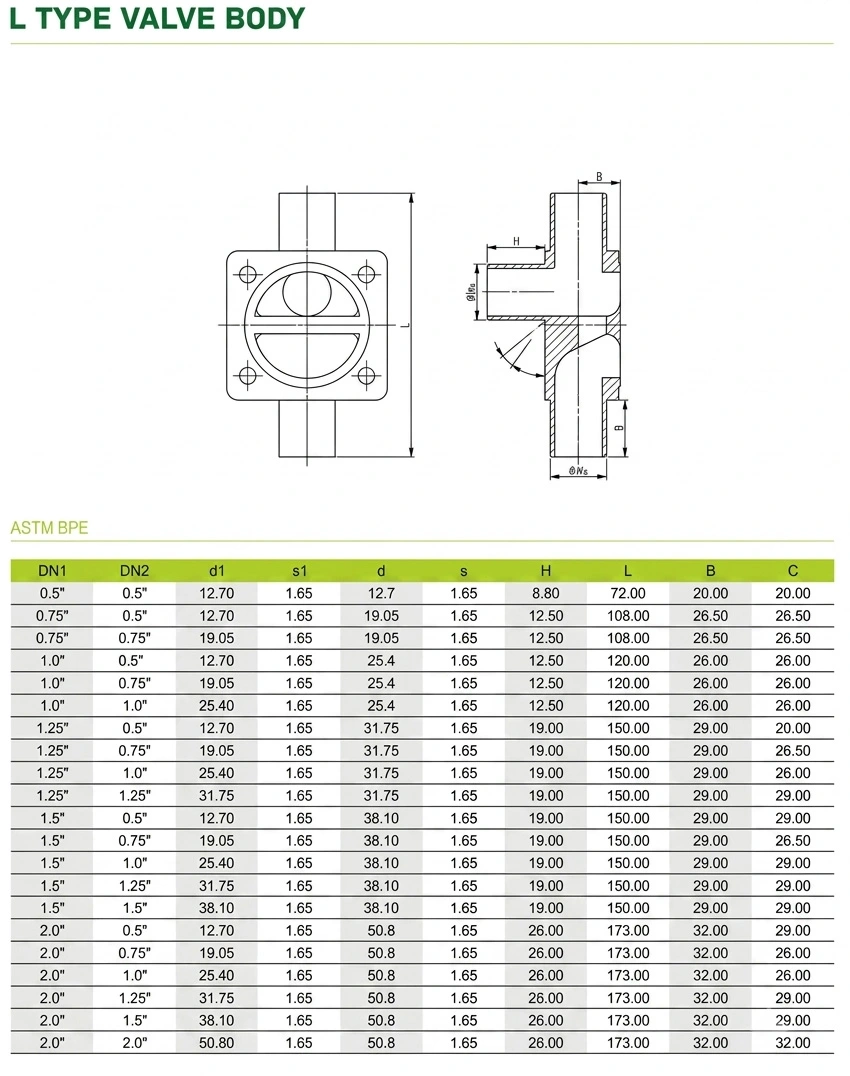

Pilihan T-Body dan L-Body

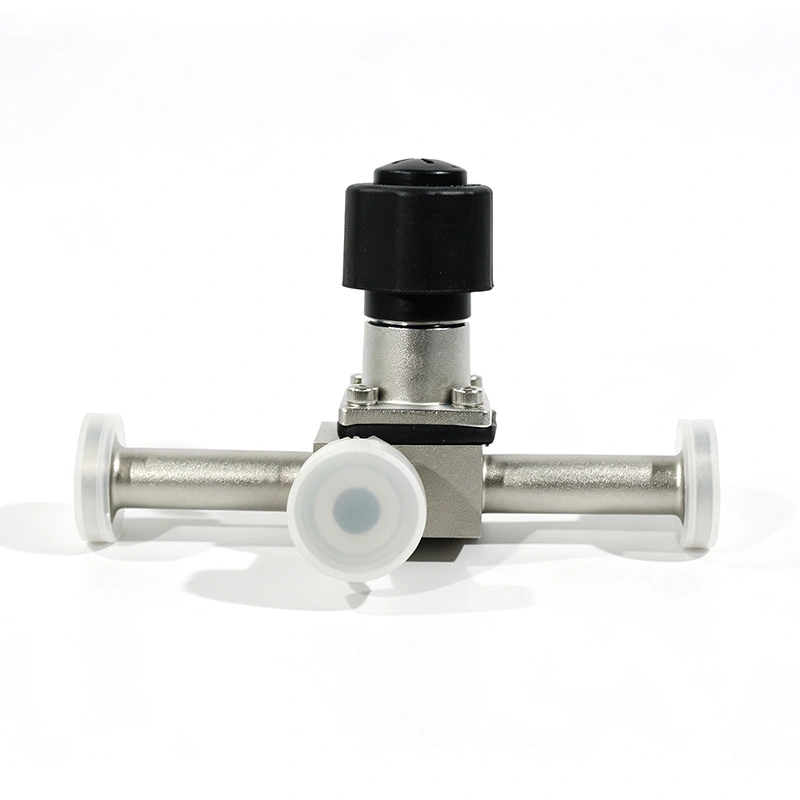

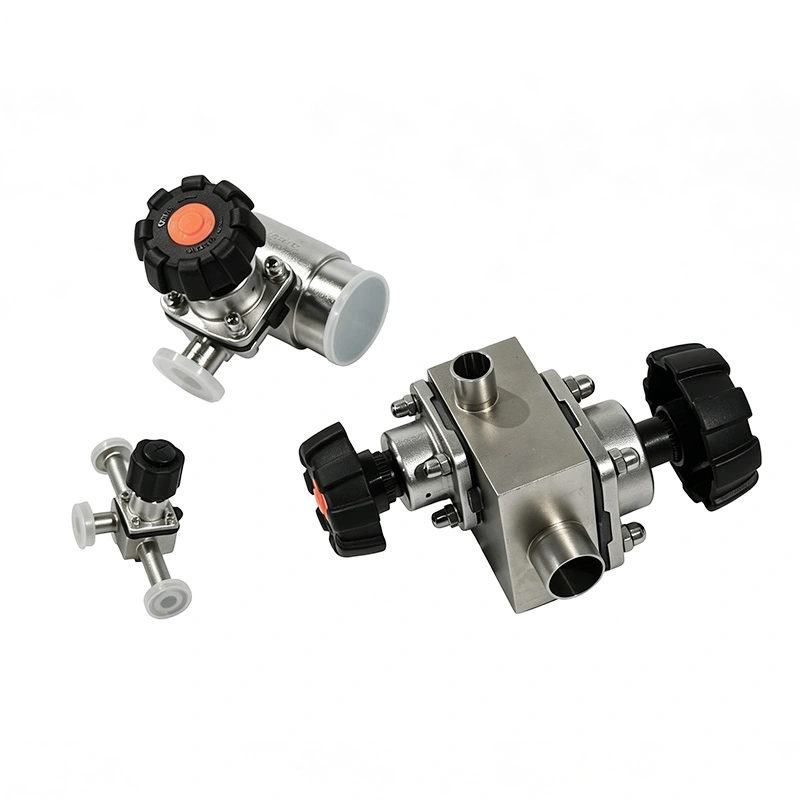

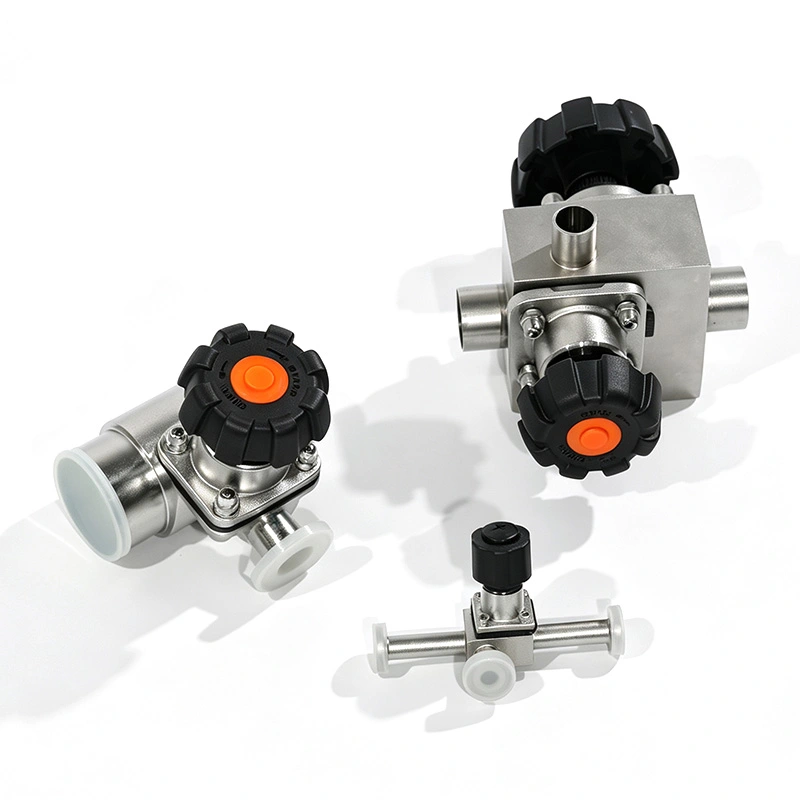

Injap Diafragma 3-Way Sanitary AVM tersedia dalam reka bentuk badan-T dan badan-L untuk memadankan penghalaan aliran yang berbeza keperluan. Konfigurasi badan-T sesuai untuk mengagihkan atau menggabungkan aliran antara tiga yang disambungkan saluran paip, manakala konfigurasi badan-L lebih sesuai untuk aplikasi yang memerlukan pertukaran arah antara dua laluan aliran.

Pemasangan dan Pembersihan Pantas

Sanitary Tri-Clamp atau sambungan butt-weld memudahkan pemasangan dan penyelenggaraan. Permukaan hubungan produk boleh digilap elektrik kepada Ra ≤ 0.4 μm, membantu mengurangkan pengekalan sisa dan menyokong pengeluaran kebersihan.

Injap serasi dengan prosedur CIP dan SIP, menjadikannya sesuai untuk saluran pengeluaran yang kerap melakukan pembersihan dan pensterilan diperlukan.

Kawalan Proses yang Boleh Dipercayai

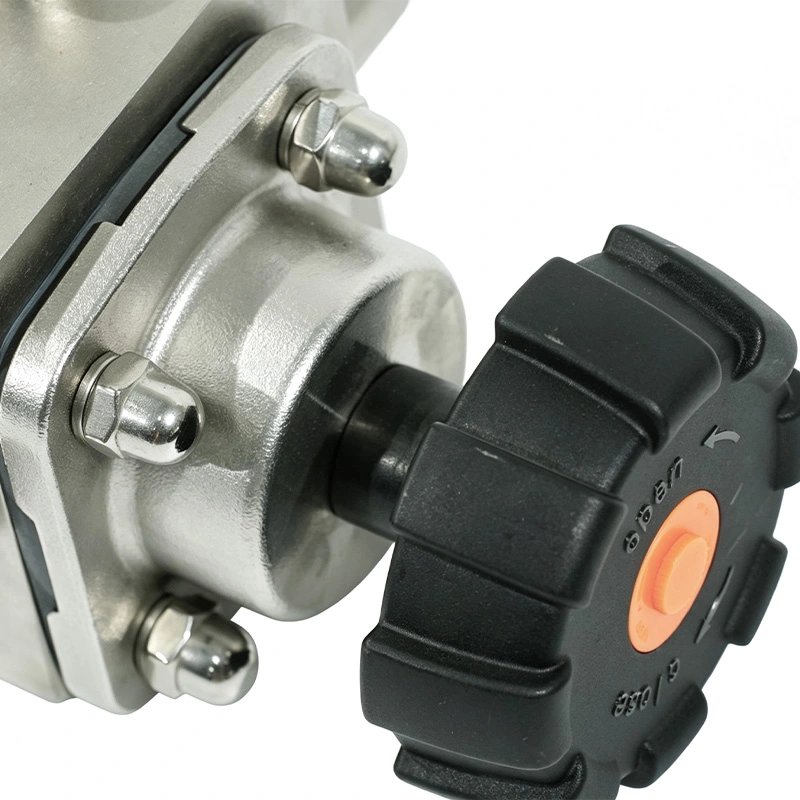

Injap boleh dikendalikan secara manual untuk sistem proses yang mudah atau dilengkapi dengan penggerak pneumatik untuk pensuisan automatik. Operasi pneumatik membolehkan integrasi dengan sistem kawalan berasaskan PLC, menjadikan injap sesuai untuk pemprosesan kelompok automatik dan pengedaran media berbilang talian.

Aplikasi Biasa

AVM Sanitary 3-Way Diaphragm Valve digunakan untuk pemindahan cecair farmaseutikal, pemprosesan bioteknologi, vaksin pengeluaran, pemprosesan tenusu, pembuatan minuman, pengendalian bahan makanan, dan sistem cecair aseptik yang lain di mana pengagihan aliran yang bersih dan pengasingan yang boleh dipercayai diperlukan.

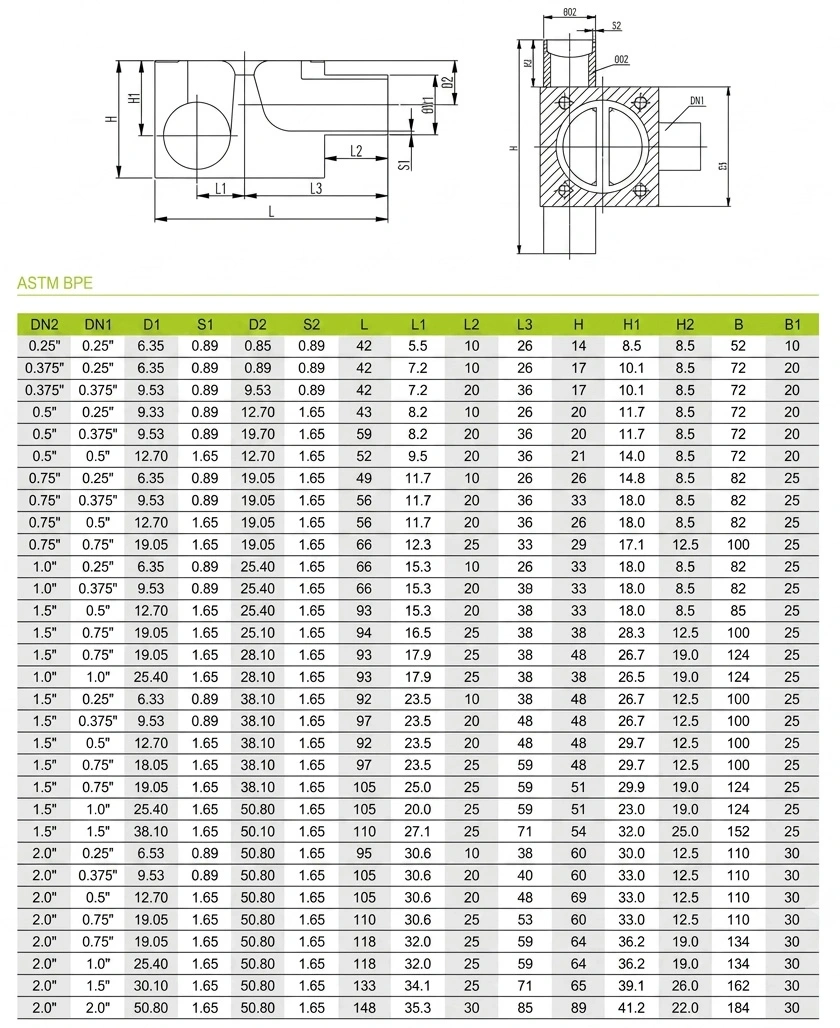

Spesifikasi Teknikal

Contoh Permohonan Pelanggan

Barisan pengeluaran biofarmaseutikal memerlukan satu pemasangan injap kebersihan untuk menukar bekalan nutrien antara pelbagai kapal penyediaan. Injap Diafragma 3-Way Sanitary AVM membolehkan pengendali memilih sumber media yang berbeza sambil mengekalkan laluan proses yang tertutup dan bersih. Konfigurasi badan-T mengurangkan bilangan individu injap diperlukan dan pembersihan saluran paip dipermudahkan semasa pertukaran kelompok.

Soalan Lazim

Apakah kegunaan injap diafragma 3 hala?

Ia digunakan untuk mengalihkan, menggabungkan atau menukar cecair proses kebersihan antara tiga saluran paip yang disambungkan.

Apakah perbezaan antara reka bentuk T-body dan L-body?

Badan-T sesuai untuk pengagihan tiga hala atau aliran gabungan, manakala badan-L biasanya digunakan untuk arah bertukar antara dua laluan aliran.

Bolehkah injap digunakan dalam pengeluaran farmaseutikal?

ya. Injap AVM direka bentuk untuk aplikasi kebersihan dan aseptik serta menyokong pemprosesan berorientasikan GMP, CIP dan Keperluan pembersihan SIP.
