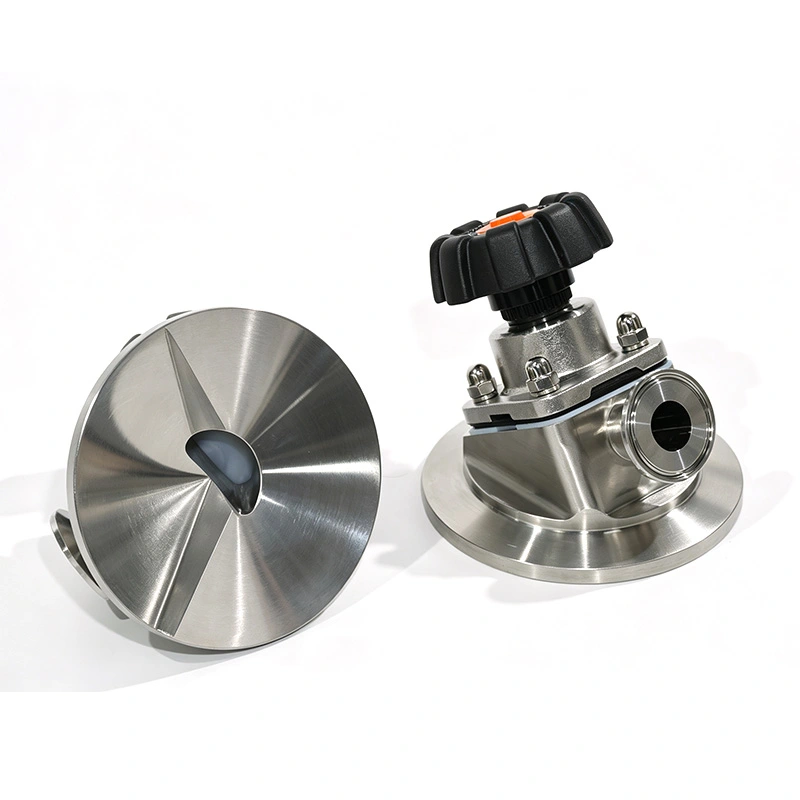

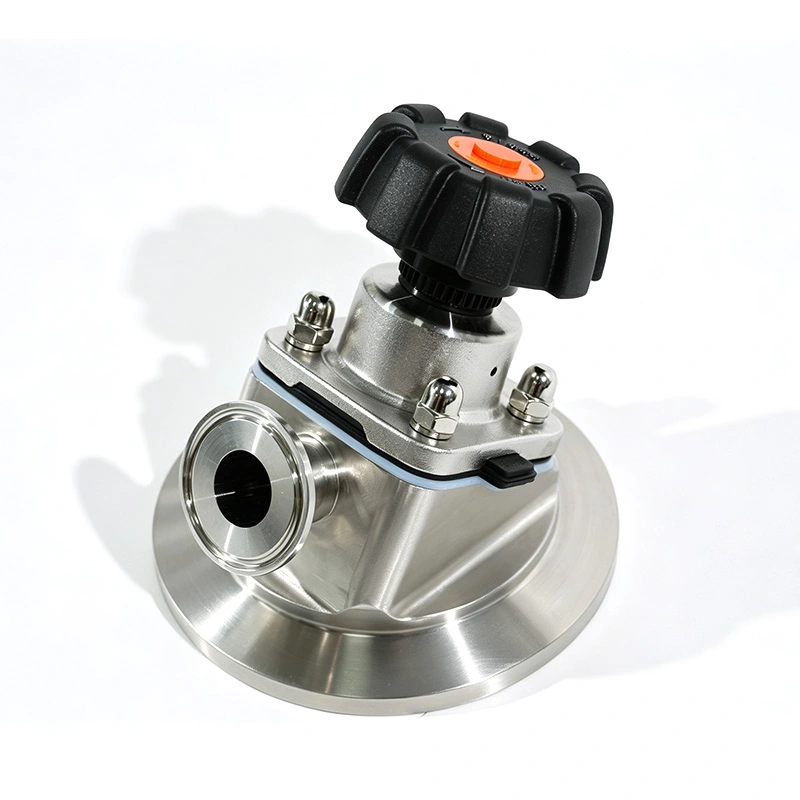

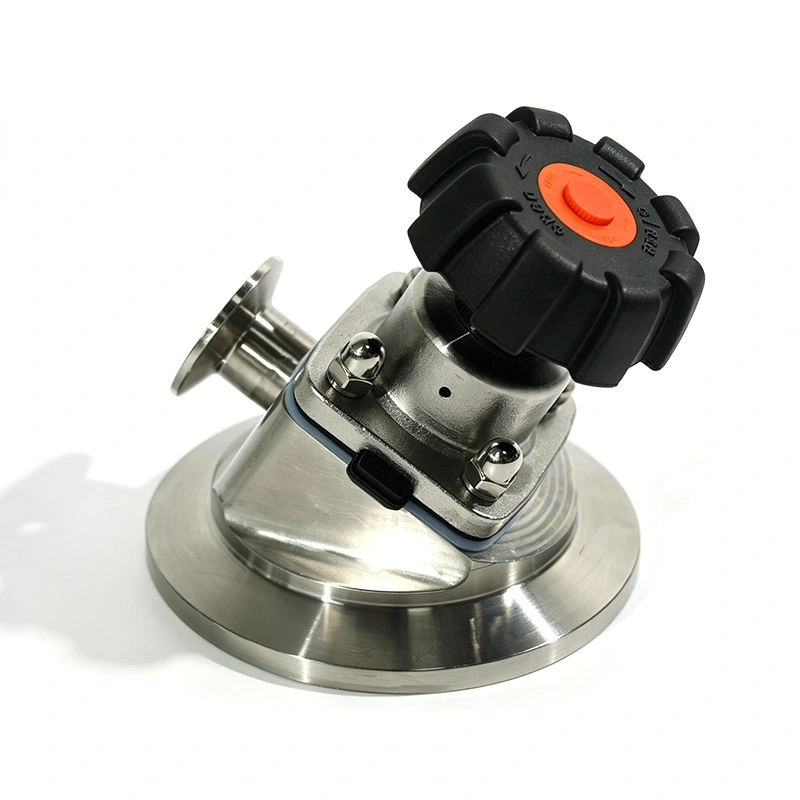

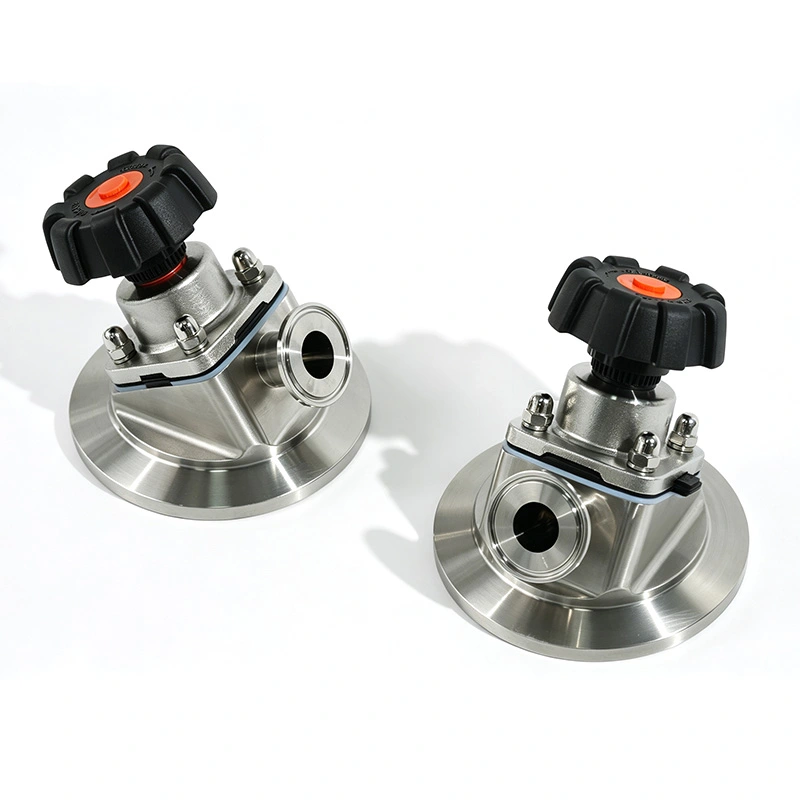

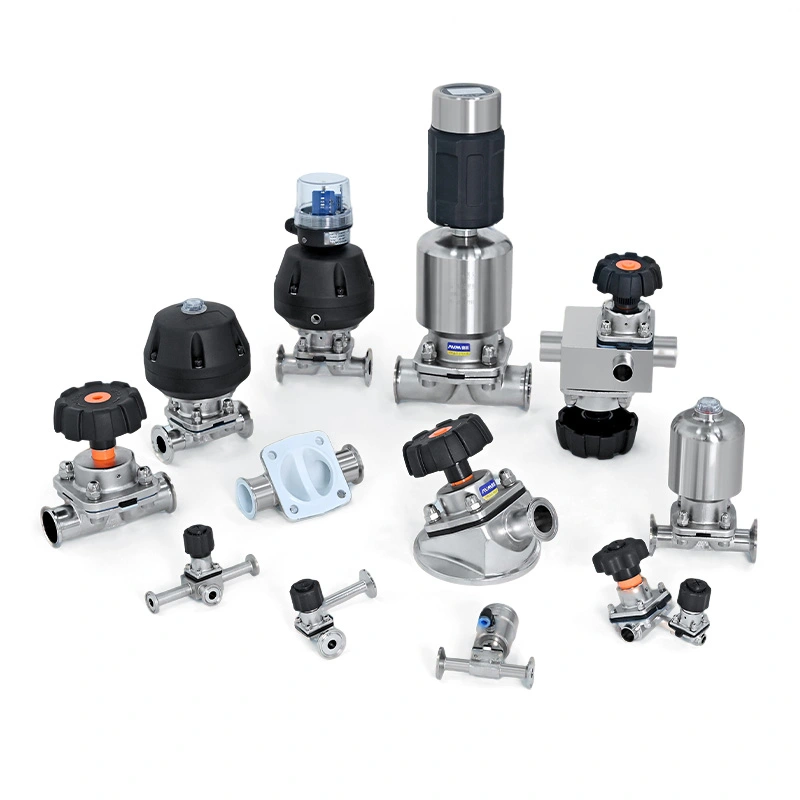

Injap Diafragma Bawah Tangki Sanitari

AVM Sanitary Tank Bottom Diaphragm Valve direka untuk vesel proses di mana saliran, pemulihan produk dan pengasingan kebersihan adalah penting. Injap dipasang terus pada titik terendah tangki, dengan struktur tempat duduk bawah yang mengikuti geometri kapal untuk mengurangkan kaki mati dan bahan sisa.

Diafragma memisahkan medium proses daripada batang dan komponen operasi, manakala laluan aliran SS316L yang lancar menyokong pemprosesan kebersihan dan prosedur CIP/SIP rutin. Ia sesuai untuk farmaseutikal, biofarmaseutikal, makanan, tenusu, air tulen dan aplikasi cecair ketulenan tinggi yang lain.

Reka Bentuk Saliran Tangki

Susunan alur keluar tangki tradisional mungkin meninggalkan sisa cecair atau proses di kawasan sambungan selepas dilepaskan. AVM menggunakan struktur injap yang dipasang di bawah untuk mengurangkan ruang antara saluran keluar vesel dan tempat duduk injap.

Tempat duduk injap mengikut geometri bahagian bawah kapal proses, mewujudkan laluan pelepasan yang lebih langsung. Ini membantu mengurangkan cecair yang tertahan, memudahkan pembersihan selepas kelompok dan meningkatkan pemulihan produk.

Reka bentuk ini amat berguna untuk vesel yang mengendalikan cecair bernilai tinggi, produk steril atau bahan yang memerlukan pertukaran kumpulan yang kerap.

Pengasingan Diafragma

Diafragma fleksibel menyediakan kawalan aliran dan pengasingan antara medium proses dan mekanisme pengendalian injap.

Pemisahan Media

Bendalir proses tidak langsung menyentuh batang, penggerak atau komponen operasi lain. Ini mengurangkan risiko kebocoran luaran dan membantu mengekalkan kebersihan bahagian proses.

Penutupan Terkawal

Semasa penutupan, diafragma bergerak ke arah tempat duduk injap dan membentuk pengedap di sekeliling bukaan aliran. Semasa pembukaan, ia bergerak dari tempat duduk untuk menyediakan laluan yang jelas untuk pelepasan cecair.

Sesuai untuk Kitaran Berulang

Struktur diafragma sesuai untuk saluran proses yang memerlukan pembukaan dan penutupan biasa, termasuk pelepasan vesel, pemindahan kelompok dan operasi pembersihan.

Pembersihan dan Saliran

Reka bentuk injap kebersihan adalah penting apabila vesel yang sama digunakan untuk berbilang kelompok pengeluaran. Bahagian hubungan produk dihasilkan daripada keluli tahan karat kebersihan dan disiapkan kepada Ra ≤0.4 μm.

Struktur kaki mati yang dikurangkan membantu mengehadkan kawasan di mana cecair atau produk boleh kekal selepas dilepaskan. Injap juga menyokong konfigurasi pembersihan CIP dan SIP, bergantung pada sistem proses.

Gabungan ini boleh mengurangkan kerja pembersihan manual dan menjadikan prosedur pembersihan lebih mudah untuk disahkan dalam persekitaran pengeluaran terkawal.

Di mana Ia Digunakan

Kapal Farmaseutikal

Digunakan pada bekas penapaian, tangki penyediaan, peralatan API dan bekas proses steril di mana saliran lengkap dan pengasingan kebersihan diperlukan.

Air Ketulenan Tinggi

Sesuai untuk air yang disucikan, Air untuk Suntikan (WFI) dan sistem cecair ketulenan tinggi lain yang memerlukan pelepasan bahagian bawah kebersihan.

Tangki Makanan dan Tenusu

Digunakan untuk mencampur, menyimpan dan memproses bekas yang mengendalikan susu, minuman, bahan cecair dan media proses kebersihan yang lain.

Peralatan Bioproses

Boleh dipasang pada bioreaktor dan peralatan bioteknologi lain di mana kebersihan proses dan saliran yang boleh dipercayai adalah penting.

Pemprosesan Cecair Khusus

Sesuai untuk aplikasi kimia dan cecair khusus yang memerlukan bahan tahan kakisan dan pengasingan terkawal.

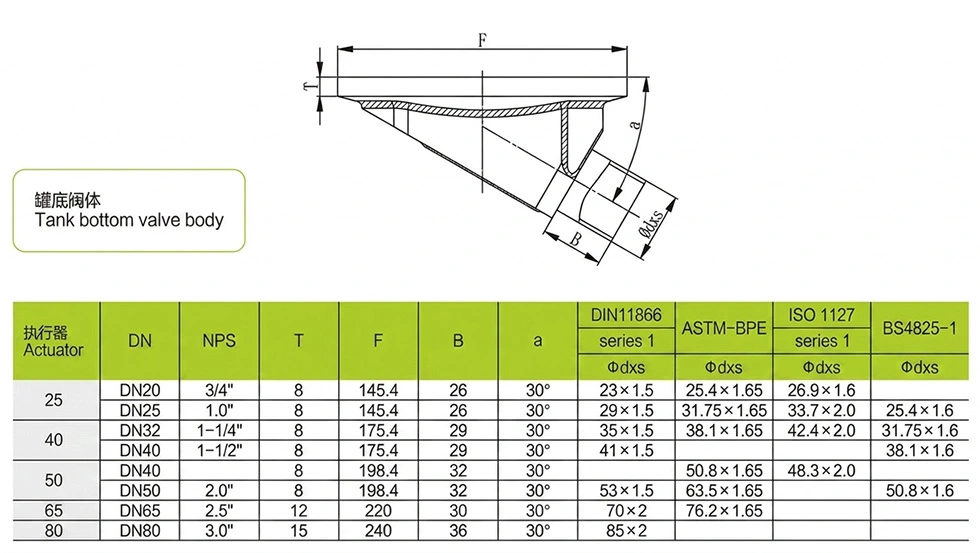

Spesifikasi Teknikal

Pilihan Bahan dan Kedap

SS316L digunakan untuk komponen hubungan produk untuk memberikan rintangan kakisan dan keserasian dengan banyak cecair proses farmaseutikal dan ketulenan tinggi. SS304 tersedia untuk komponen bukan sentuhan.

Diafragma boleh dikonfigurasikan dengan EPDM, PTFE dan bahan lain yang mematuhi FDA mengikut medium proses, suhu dan keadaan pembersihan. Pemilihan bahan hendaklah disahkan mengikut permohonan sebenar.

Pertimbangan Pemasangan

Injap dipasang pada titik terendah kapal proses supaya alur keluar sejajar dengan arah saliran kapal. Pemasangan yang betul membantu struktur tempat duduk bawah berfungsi seperti yang dimaksudkan dan mengurangkan sisa cecair di kawasan alur keluar.

Untuk vesel baru, injap boleh dimasukkan ke dalam reka bentuk tangki semasa fabrikasi. Untuk peralatan sedia ada, dimensi sambungan, geometri vesel, keperluan kimpalan dan ruang pemasangan yang ada hendaklah diperiksa sebelum dipasang semula.

Kes Permohonan

Pengilang farmaseutikal menggunakan injap alur keluar konvensional pada bekas penapaian dan mendapati bahawa sisa cecair kekal di sekeliling alur keluar tangki selepas dilepaskan. Bahan selebihnya meningkatkan masa pembersihan semasa pertukaran kelompok dan memerlukan pemeriksaan manual tambahan.

Pelanggan menggantikan susunan saluran keluar sedia ada dengan Injap Diafragma Bawah Tangki Sanitari AVM. Struktur yang dipasang di bawah menyediakan laluan saliran yang lebih langsung, manakala reka bentuk diafragma mengasingkan medium proses daripada mekanisme operasi. Mengikut maklum balas pengeluaran pelanggan, cecair sisa telah dikurangkan dan pembersihan CIP menjadi lebih konsisten.

Panduan Penyelenggaraan

Penyelenggaraan rutin harus tertumpu pada diafragma, tempat duduk injap, permukaan hubungan produk dan titik sambungan. Operator harus memeriksa diafragma untuk ubah bentuk, retak atau kerosakan lain yang boleh dilihat mengikut jadual penyelenggaraan loji.

Injap hendaklah dibersihkan menggunakan prosedur dan media yang serasi dengan bahan diafragma yang dipilih. Sebelum mengembalikan injap kepada servis, periksa keadaan tutup dan sahkan bahawa sambungan kekal dimeterai dengan betul. Selang penggantian bergantung pada kekerapan operasi, medium proses, suhu dan keadaan pembersihan.

Soalan Lazim

Apakah injap diafragma bawah tangki?

Ia adalah injap diafragma yang dipasang terus di alur keluar bawah kapal proses. Strukturnya direka untuk menyokong saliran sambil mengurangkan kaki mati dan pengekalan produk antara tangki dan injap.

Mengapa memasang injap di bahagian bawah tangki?

Pemasangan bahagian bawah menyediakan laluan pelepasan yang lebih pendek dan lebih langsung. Ia boleh membantu mengurangkan sisa cecair dan pengumpulan bahan di sekitar saluran keluar vesel.

Apakah bahan yang ada?

Bahagian hubungan produk menggunakan SS316L, manakala SS304 boleh digunakan untuk komponen bukan sentuhan. Pilihan diafragma termasuk EPDM dan PTFE, dengan bahan yang mematuhi FDA tersedia untuk aplikasi yang berkenaan.

Bolehkah ia digunakan dengan CIP dan SIP?

ya. Struktur kebersihan menyokong konfigurasi CIP dan SIP apabila injap, bahan diafragma dan sistem proses ditentukan untuk keadaan pembersihan yang diperlukan.

Adakah ia sesuai untuk sistem WFI?

ya. Injap boleh digunakan dalam air tulen dan sistem WFI apabila bahan, kemasan permukaan, sambungan dan konfigurasi pemasangan memenuhi keperluan projek.
