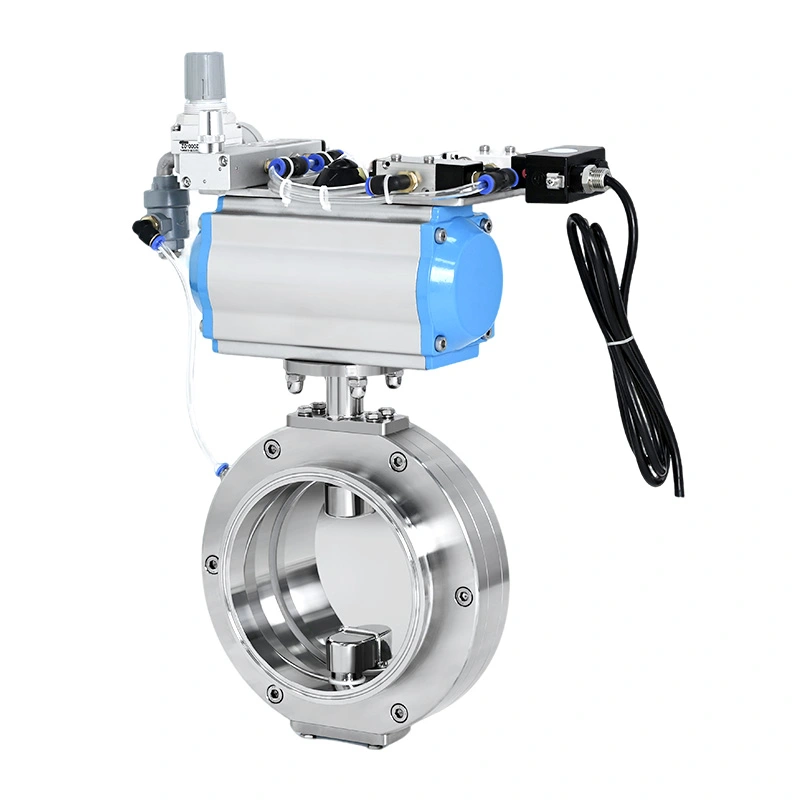

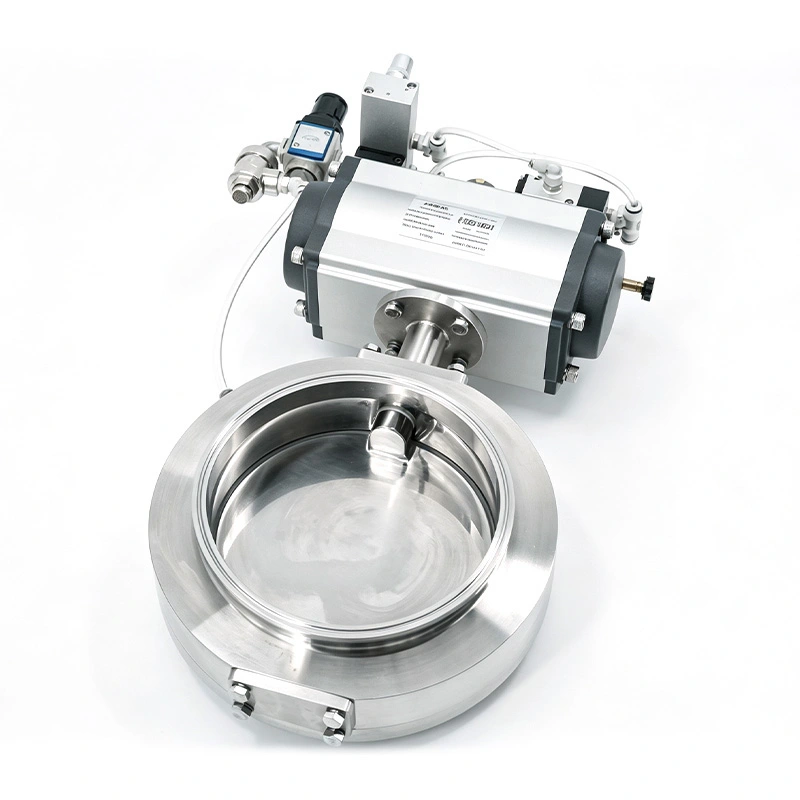

AVM Sanitary Inflatable Seal Eccentric Butterfly Valve With Smart Actuator direka untuk pengasingan automatik dalam sistem pemprosesan serbuk dan bahan pukal. Cakera sipinya mengurangkan sentuhan dengan elemen pengedap semasa putaran, manakala tempat duduk kembung hanya diberi tekanan selepas cakera mencapai kedudukan tertutup.

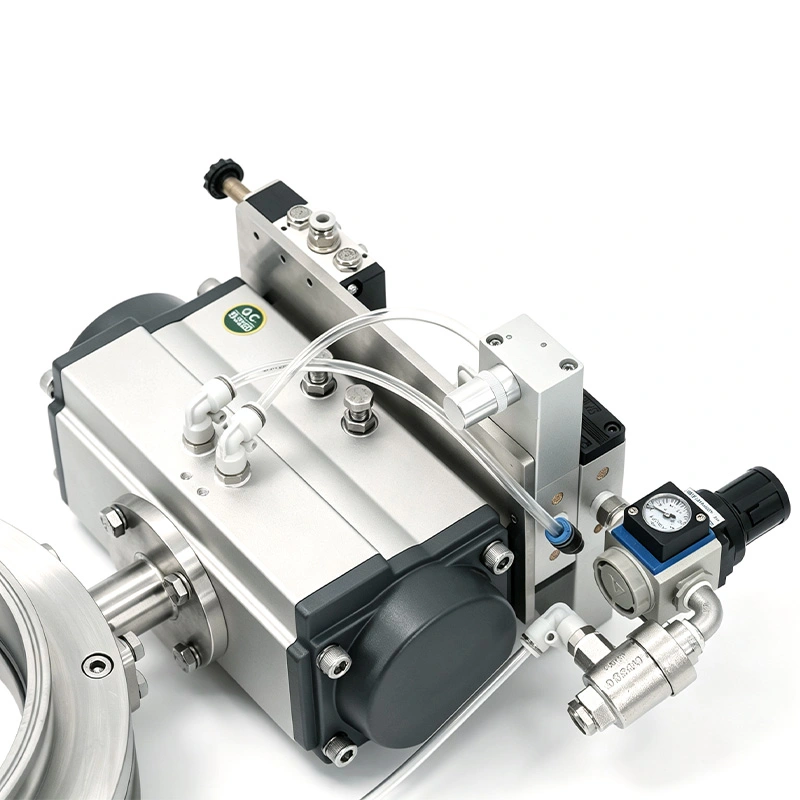

Penggerak pintar pneumatik menyediakan operasi automatik dan boleh disambungkan kepada sistem kawalan berasaskan PLC. Maklum balas kedudukan pilihan membolehkan sistem kawalan memantau status injap, menjadikan injap sesuai untuk proses farmaseutikal, makanan, nutraseutikal, bahan bateri dan kimia khusus.
Injap Rama-rama Sipi Sanitary Inflatable Seal Dengan Smart Actuator menggunakan tindakan berasingan untuk pergerakan cakera dan pengedap tempat duduk. Prinsip pengendalian ini membantu mengurangkan geseran semasa putaran sambil menyediakan penutupan terkawal selepas cakera mencapai kedudukan terakhirnya.
Sebelum cakera berputar, tekanan dilepaskan dari tempat duduk kembung. Tempat duduk ditarik dari cakera, mengurangkan rintangan sentuhan semasa pembukaan.
Cakera sipi bergerak ke kedudukan tertutup tanpa pemampatan berterusan terhadap elemen pengedap. Setelah cakera mencapai kedudukannya, tempat duduk kembung diberi tekanan untuk membentuk antara muka pengedap.
Penggerak pintar boleh memberikan maklumat kedudukan injap melalui komponen maklum balas pilihan. Ini membolehkan PLC mengesahkan keadaan injap sebelum memulakan peringkat seterusnya proses automatik.
Cakera sipi dan tempat duduk kembung berfungsi bersama-sama untuk menangani haus yang boleh berlaku apabila cakera rama-rama konvensional kekal bersentuhan berterusan dengan tempat duduknya semasa operasi.
Apabila injap berbasikal, tempat duduk yang ditarik balik membolehkan cakera bergerak dengan rintangan yang kurang. Selepas penutupan, elemen kembung mengembang di sekeliling cakera untuk memberikan daya pengedap yang diperlukan.
Susunan ini boleh membantu mengurangkan lelasan kerusi, beban penggerak dan penyelenggaraan yang disebabkan oleh sentuhan tempat duduk cakera yang berulang. Ia amat berkaitan dengan sistem dengan kitaran automatik yang kerap atau zarah serbuk berhampiran titik pengasingan.
Penggerak pintar membolehkan injap menjadi sebahagian daripada proses automatik dan bukannya berfungsi sebagai komponen manual terpencil. Ia boleh disepadukan dengan peralatan berasaskan PLC dan diselaraskan dengan penghantaran, penimbangan, pelepasan dan operasi proses lain.
Penggerak boleh menerima isyarat kawalan daripada sistem pengeluaran untuk pembukaan dan penutupan automatik mengikut urutan proses yang diprogramkan.
Penderia pilihan boleh melaporkan kedudukan injap kepada sistem kawalan. Ini memberikan pengesahan bahawa injap telah mencapai kedudukan terbuka atau tertutup yang diperlukan sebelum operasi lain bermula.
Isyarat status injap boleh dimasukkan ke dalam interlock proses. Sebagai contoh, sistem penghantar hiliran boleh dihalang daripada bermula sehingga injap mencapai kedudukan yang diperlukan.
Pakej penggerak yang serasi dengan ATEX tersedia untuk pemasangan di mana peralatan dan konfigurasi kawalan perlu memenuhi keperluan kawasan berbahaya yang berkenaan.
Badan injap tersedia dalam keluli tahan karat SUS304 atau SUS316L. Permukaan sentuhan produk boleh disiapkan hingga Ra ≤0.4 μm untuk mengurangkan pengekalan bahan dan menyokong pembersihan rutin.
Bahan pengedap EPDM, Silikon dan FKM/Viton tersedia. Gred pengedap yang mematuhi FDA boleh dipilih untuk proses farmaseutikal, makanan dan nutraseutikal yang berkenaan.
Struktur dalaman direka untuk pengendalian serbuk bersih dan boleh dibekalkan dengan konfigurasi serasi CIP mengikut keperluan proses.
Digunakan untuk mengasingkan dan mengawal pemindahan API, HPAPI, eksipien dan serbuk farmaseutikal lain dalam sistem pengeluaran automatik.
Dipasang di bawah IBC untuk pelepasan serbuk terkawal, terutamanya di mana injap perlu berkomunikasi dengan sistem kawalan PLC dan peralatan penghantar hiliran.
Sesuai untuk titik pengasingan dalam talian pemindahan serbuk vakum di mana penutupan stabil dan operasi automatik berulang diperlukan.
Digunakan untuk pemindahan katod, anod dan serbuk konduktif di mana pembendungan bahan, pembinaan kebersihan dan pengurangan kehausan pengedap adalah penting.
Sesuai untuk pengendalian automatik bahan kering dan serbuk pemakanan di mana pembinaan keluli tahan karat dan permukaan sentuhan produk yang boleh dibersihkan diperlukan.
| Parameter | Spesifikasi |
| Jenis Injap | Injap Rama-rama Sipi Pengedap Kembung Sanitari |
| Saiz Injap | DN50–DN300 |
| Bahan Badan | SUS304 / SUS316L |
| Bahan Meterai | EPDM, Silikon, FKM (Viton) |
| Selesai Hubungan Produk | Ra ≤0.4 μm |
| Operasi | Penggerak Pintar Pneumatik |
| Sambungan | Pengapit Tiga, Bebibir, Kimpalan Punggung |
| Automasi | serasi PLC |
| Maklum Balas Kedudukan | Pilihan |
| Injap Solenoid | Pilihan |
| Pakej Penggerak ATEX | Pilihan |
| Meterai Mematuhi FDA | Tersedia |
| Keserasian CIP | Tersedia |
| item | Konfigurasi Digerakkan Pintar | Konfigurasi Manual |
| Operasi | Pneumatik automatik | Manual |
| Integrasi PLC | Disokong | Biasanya tidak tersedia |
| Maklum Balas Kedudukan | Pilihan | Pengesahan manual |
| Proses Interlocking | Disokong | Terhad |
| Kawalan Inflasi Tempat duduk | Automatik | Bergantung kepada manual/sistem |
| Operasi Jauh | Disokong | Tidak tersedia |
Sebelum pemasangan, sahkan saiz injap, standard sambungan, bekalan udara penggerak dan antara muka kawalan. Injap harus dipasang dengan akses yang mencukupi untuk pemeriksaan kerusi kembung, penggerak dan komponen maklum balas.
Penyelenggaraan rutin harus termasuk memeriksa elemen pengedap untuk haus atau kerosakan, mengesahkan pergerakan penggerak dan mengesahkan bahawa maklum balas kedudukan beroperasi dengan betul di tempat yang dipasang. Tempat duduk kembung juga harus diperiksa untuk pengekalan inflasi dan tekanan yang betul mengikut jadual penyelenggaraan.
Untuk aplikasi serbuk, kekerapan pembersihan harus ditentukan oleh ciri-ciri bahan dan kitaran pengeluaran. Konfigurasi serasi CIP boleh digunakan di mana proses memerlukan pembersihan automatik.
Pengilang farmaseutikal sedang menaik taraf stesen pelepasan serbuk IBC dan memerlukan injap pengasingan yang boleh berfungsi dengan sistem kawalan PLC sedia ada. Peralatan penghantar hiliran hanya boleh dimulakan selepas pengesahan bahawa injap nyahcas telah mencapai kedudukan yang diperlukan.
AVM membekalkan Sanitary Inflatable Seal Eccentric Butterfly Valve With Smart Actuator dengan maklum balas kedudukan. PLC menerima isyarat status injap dan menyelaraskan urutan nyahcas dan penghantaran secara automatik. Pelanggan juga melaporkan pengurangan campur tangan manual dan operasi yang stabil semasa kitaran pelepasan IBC berulang.
Penyelesaian injap kebersihan AVM boleh dibekalkan dengan Pematuhan Standard Sanitari 3-A, ISO 9001, CE dan FDA yang berkenaan. Bahan pengedap yang mematuhi FDA tersedia untuk aplikasi farmaseutikal dan makanan yang berkenaan.
Untuk projek yang memerlukan peralatan kawasan berbahaya, pakej penggerak yang serasi dengan ATEX boleh dikonfigurasikan mengikut klasifikasi dan keperluan projek yang berkenaan.
Tempat duduk ditekan dan ditarik balik sebelum cakera bergerak. Selepas cakera mencapai kedudukan tertutup, tempat duduk dinaikkan untuk mencipta antara muka pengedap.
Cakera sipi mengurangkan sentuhan berterusan dengan elemen pengedap semasa putaran, membantu mengurangkan geseran, beban penggerak dan kehausan tempat duduk.
ya. Penggerak pneumatik pintar adalah serasi dengan sistem kawalan berasaskan PLC, dan maklum balas kedudukan pilihan boleh memberikan isyarat status injap.
ya. Injap Rama-rama Sipi Sanitary Inflatable Seal Dengan Penggerak Pintar direka untuk serbuk farmaseutikal, bahan makanan, bahan bateri dan bahan pukal kering lain yang memerlukan pengasingan yang bersih dan operasi automatik.
Pilihan yang tersedia termasuk EPDM, Silikon dan FKM/Viton. Gred yang mematuhi FDA boleh dipilih untuk aplikasi kebersihan yang berkenaan.
ya. Pakej penggerak yang serasi dengan ATEX tersedia mengikut klasifikasi kawasan berbahaya yang diperlukan.
