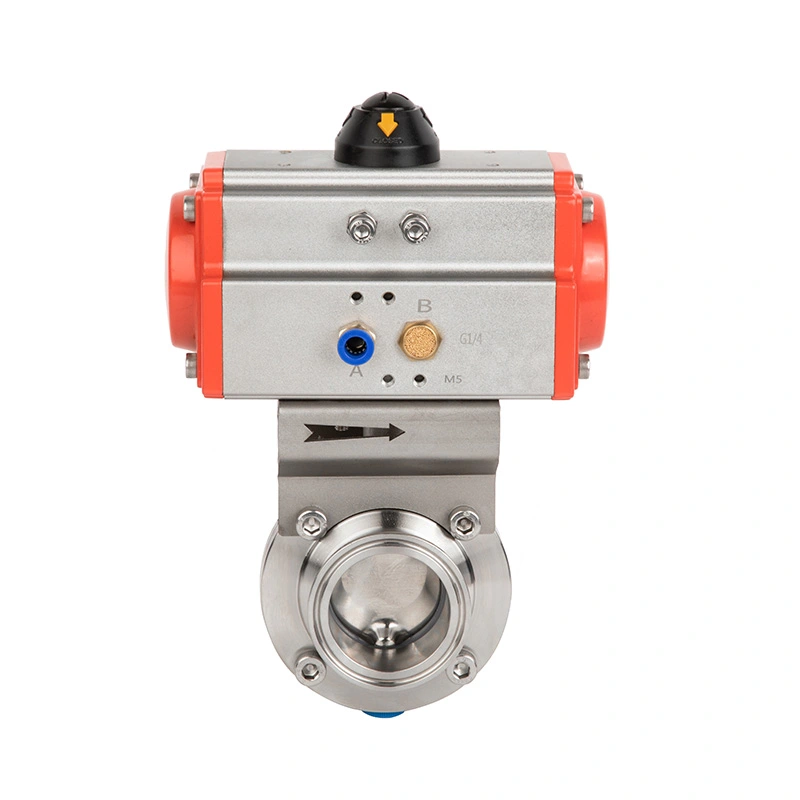

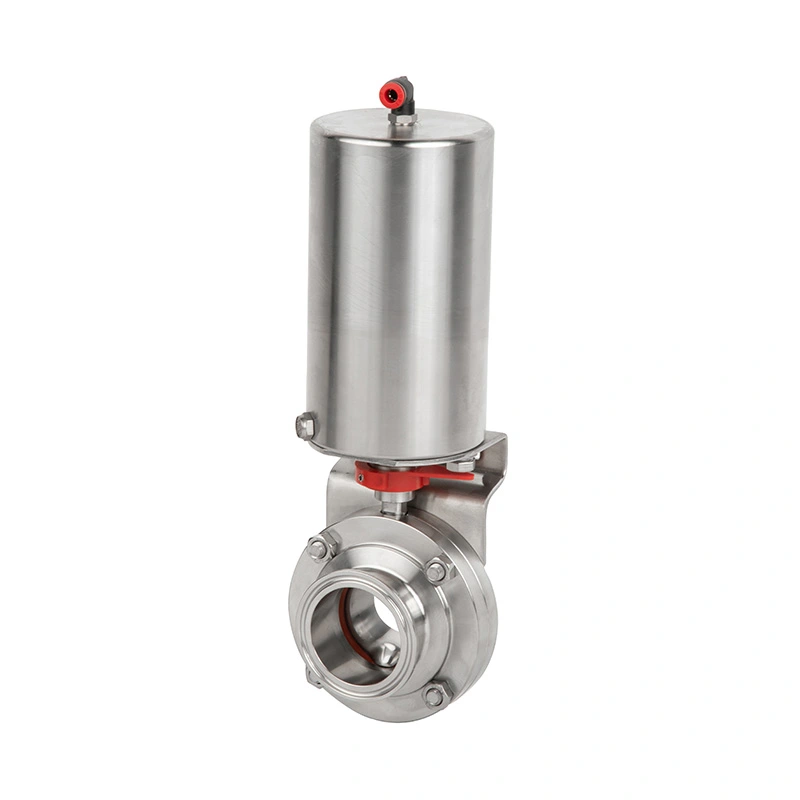

Sanitary Pneumatic 2-Piece Butterfly Valve tersedia dengan bahagian hubungan produk keluli tahan karat 304L atau 316L dan EPDM sebagai bahan pengedap standard, dengan FPM, silikon dan NBR tersedia sebagai pilihan. Penggerak pneumatik menyediakan pergerakan berputar 90° untuk membuka dan menutup, manakala konfigurasi NC, NO, dan dwitindakan membenarkan mod operasi untuk dipilih mengikut proses dan keperluan keselamatan.

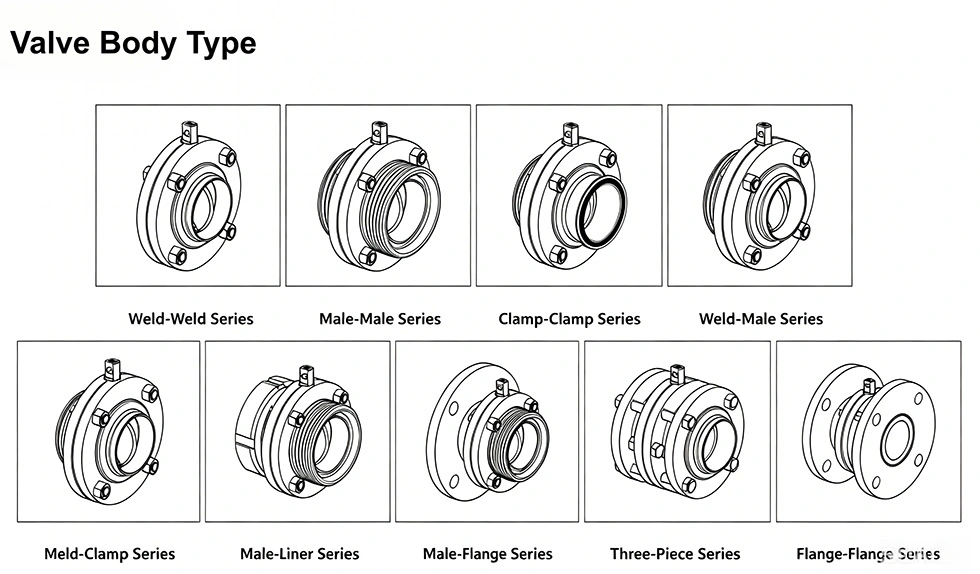

Dengan pilihan sambungan Tri-Clamp, dikimpal, berulir, pengapit, dan bebibir, injap AVM boleh dikonfigurasikan untuk sistem paip kebersihan. Ia sesuai untuk farmaseutikal, bioteknologi, makanan dan minuman, tenusu, kosmetik, halus kimia, dan aplikasi proses bersih yang lain.
Injap menggunakan badan dua keping padat dengan permukaan sentuhan produk yang licin untuk mengurangkan pengekalan bahan dan memudahkan pembersihan. Pilihan keluli tahan karat 304L dan 316L tersedia untuk komponen hubungan produk, dengan EN Sijil 10204 3.1B tersedia mengikut konfigurasi yang dipilih. Kemasan permukaan dalaman boleh mencapai Ra ≤0.8 μm.
Penggerak pneumatik menukar pergerakan udara termampat kepada gerakan berputar 90°, membolehkan injap pantas dan boleh berulang operasi. Ia boleh disambungkan kepada PLC dan sistem kawalan proses lain untuk membuka, menutup dan memantau jarak jauh. Tekanan udara kawalan ditentukan pada 5–8 bar.
Tempat duduk cakera dan elastomer direka untuk mengekalkan pengedap semasa kitaran operasi berulang. EPDM adalah standard bahan pengedap, manakala FPM, silikon, dan NBR boleh dipilih mengikut medium proses dan operasi syarat. Penggerak menyediakan tork penutup yang diperlukan apabila cakera mencapai kedudukan pengedap.
Sanitary Pneumatic 2-Piece Butterfly Valve boleh dibekalkan seperti biasa ditutup, biasanya terbuka atau bertindak dua kali. Ini membolehkan pengguna memilih tindak balas injap apabila bekalan udara berubah atau terganggu. Sebuah manual pemegang berbilang kedudukan juga tersedia untuk pemasangan di mana pelarasan setempat diperlukan.
Injap mengawal medium proses melalui cakera yang dipasang pada aci injap. Penggerak pneumatik memutarkan aci melalui kira-kira 90°.
Apabila injap terbuka sepenuhnya, cakera diposisikan mengikut arah saluran paip, membolehkan medium proses untuk lalui. Apabila penggerak memutar cakera ke arah kedudukan tertutup, kawasan aliran yang tersedia berkurangan. bila cakera mencapai kedudukan tertutup, ia menghubungi tempat duduk elastomer dan menyekat saluran paip.
Untuk konfigurasi yang biasanya tertutup, spring mengembalikan injap ke kedudukan tertutup apabila tekanan pneumatik dikeluarkan. Untuk konfigurasi yang biasanya terbuka, spring mengembalikan injap ke arah kedudukan terbuka. Lakonan berganda penggerak menggunakan udara termampat untuk membuka dan menutup.
Injap terbuka apabila udara termampat dibekalkan dan kembali ke kedudukan tertutup melalui daya spring apabila udara tekanan dikeluarkan. Konfigurasi ini boleh digunakan di mana proses memerlukan pengasingan aliran automatik semasa kehilangan bekalan pneumatik.
Injap ditutup apabila udara termampat dibekalkan dan kembali ke arah kedudukan terbuka apabila bekalan udara dikeluarkan. Konfigurasi ini boleh dipilih apabila mengekalkan aliran proses lebih disukai semasa kegagalan pneumatik.
Udara termampat mengawal kedua-dua pergerakan membuka dan menutup. Konfigurasi ini menyediakan daya penggerak yang konsisten dalam kedua-dua arah dan sesuai untuk sistem pengeluaran automatik dengan keperluan berbasikal biasa.

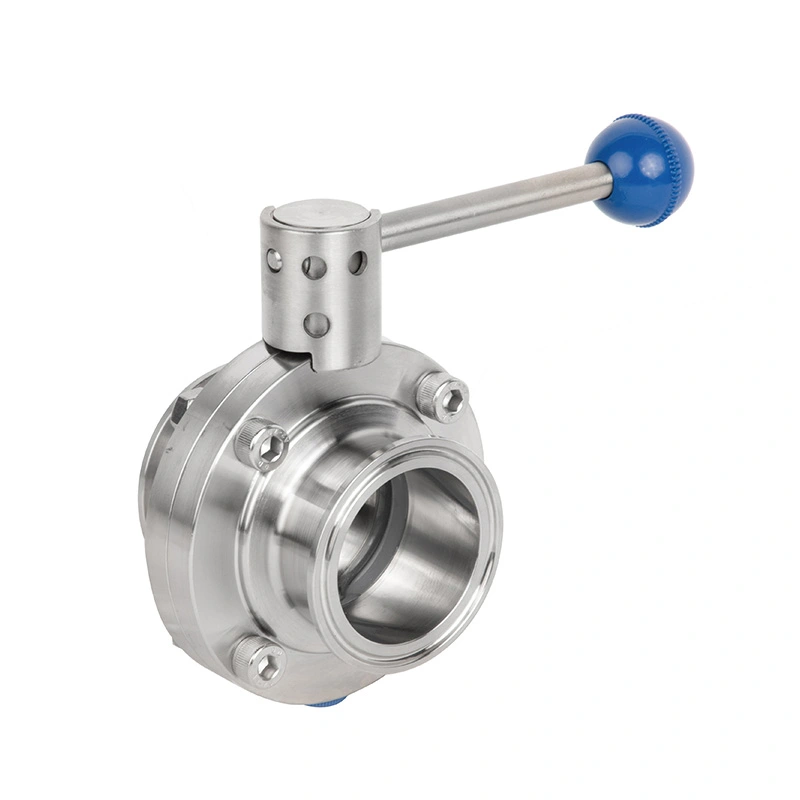

Pemegang pengunci berbilang kedudukan boleh dipasang di mana pelarasan aliran tempatan diperlukan. Operator boleh memilih kedudukan terbuka sepenuhnya, tertutup sepenuhnya, atau pertengahan tanpa memerlukan sistem kawalan pneumatik.
Konfigurasi ini berguna untuk bahagian baris proses yang memerlukan campur tangan manual sekali-sekala, pelarasan pentauliahan, atau pengasingan penyelenggaraan.
AVM Sanitary Pneumatic 2-Piece Butterfly Valve boleh digunakan dalam perpaipan proses farmaseutikal dan bioteknologi untuk pemindahan cecair, penyediaan penimbal, sistem bioreaktor, saluran proses steril, sistem CIP, dan cecair ketulenan tinggi pengendalian. Pembinaan hubungan produk keluli tahan karat dan kemasan permukaan kebersihan yang tersedia adalah sesuai untuk aplikasi di mana pembersihan dan kawalan pencemaran adalah penting.
Aplikasi biasa termasuk pemprosesan tenusu, pengeluaran susu dan yogurt, pemprosesan minuman, pengeluaran jus, sistem pembuatan bir, dan pemindahan bahan makanan. Operasi pneumatik membolehkan injap disepadukan ke dalam automatik talian pemindahan dan pemprosesan.
Injap boleh digunakan untuk syampu, losyen, krim, dan pemprosesan produk cecair atau separa cecair lain. Kebersihan pembinaan menyokong pembersihan rutin dan membantu mengurangkan pengumpulan produk dalam saluran paip proses.
Aplikasi termasuk pemindahan cecair kimia halus, sistem utiliti bersih, pengedaran cecair bersih, dan kawalan proses-bendalir di mana pembinaan keluli tahan karat dan operasi automatik boleh berulang diperlukan.

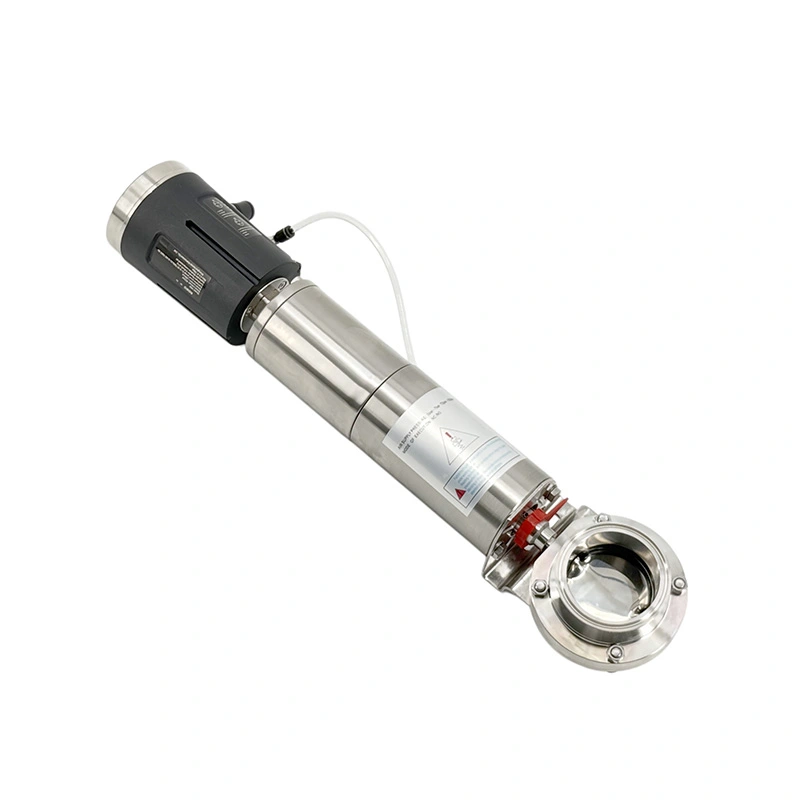

Komponen utama termasuk badan injap dua keping kebersihan, cakera keluli tahan karat, aci injap, pengedap elastomer sistem, dan penggerak pneumatik. Pengawal pintar pilihan, injap solenoid, penderia kedudukan dan NPN/PNP pengesan kedudukan had boleh ditambah mengikut keperluan automasi sistem proses.
| Spesifikasi Teknikal | Butiran |
| Jenis Produk | Injap Rama-rama 2 Keping Pneumatik Sanitari |
| Bahan Hubungan Produk | 304L / 316L (1.4307 / 1.4404) Dipalsukan |
| Bahan Bukan Kenalan | 304 (1.4301) |
| Sijil Bahan | EN 10204 3.1B Tersedia |
| Meterai Standard | EPDM |
| Meterai Pilihan | FPM, Silikon, NBR |
| Pematuhan Meterai | FDA 177.2600 |
| Suhu Bekerja | -20°C hingga +135°C (EPDM) |
| Suhu Pensterilan | 150°C, Maks. 20 min |
| Tekanan Kerja | 0–10 bar |
| Kawal Tekanan Udara | 5–8 bar |
| Jenis Sambungan | Tri-Clamp / Weld / Clamp / Flange |
| Operasi | Manual / Pneumatik |
| Kaedah Pembersihan | CIP / SIP Serasi |
| Piawaian | SMS, DIN, 3-A, ISO |
| Kemasan Permukaan Dalaman | Ra ≤0.8 μm |
| Kemasan Permukaan Luaran | Ra ≤1.6 μm |
| Aksesori Pilihan | Pengawal Pintar, Injap Solenoid, Penderia Kedudukan, 2 Penderia Kedudukan Had NPN/PNP |

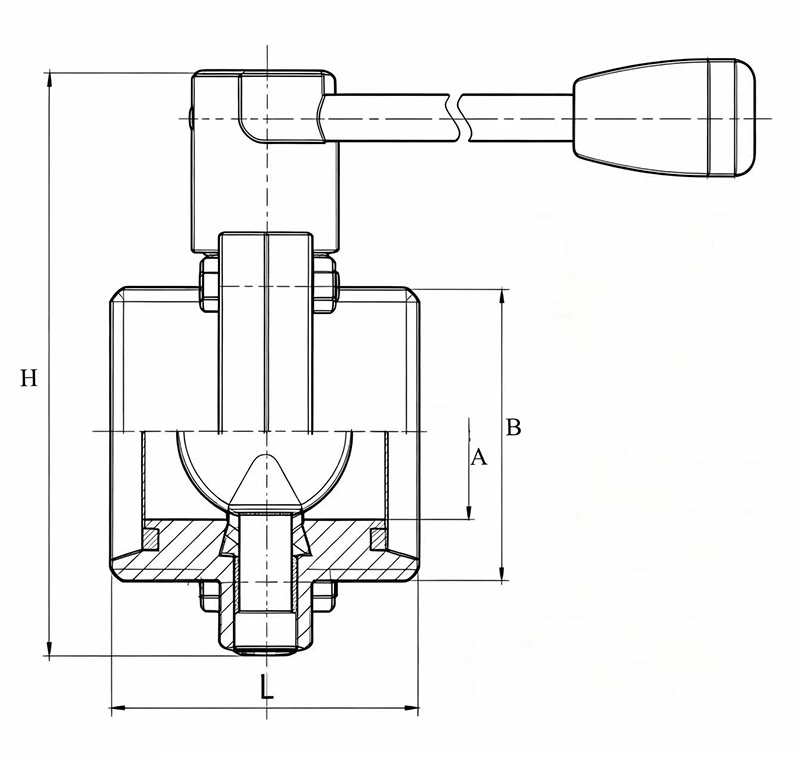

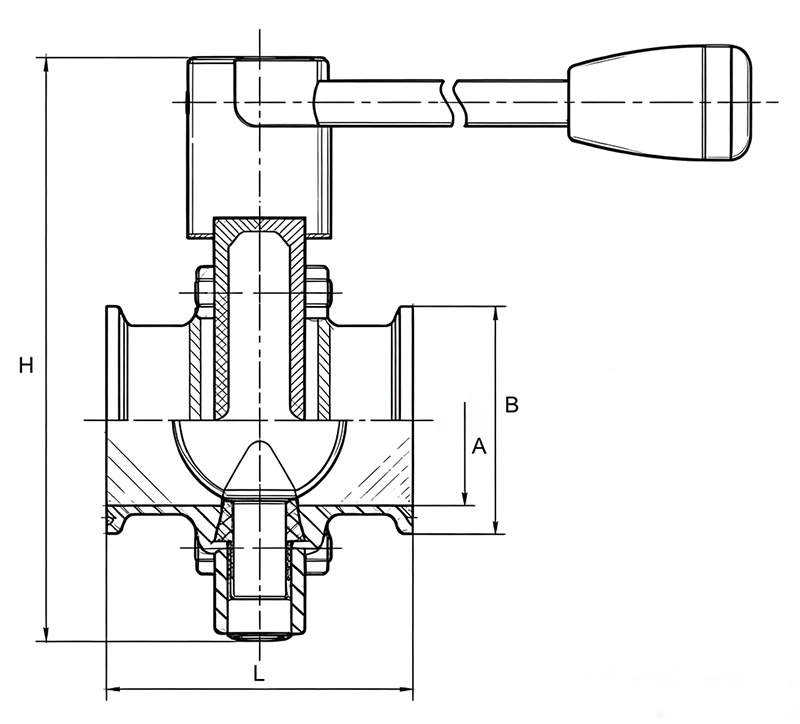

| Saiz | A | B | L | H |
| DN20 | 20 | 34 | 66 | 113.5 |
| DN25 | 26 | 50.5 | 66 | 113.5 |
| DN32 | 32 | 50.5 | 66 | 125.5 |
| DN40 | 38 | 50.5 | 68 | 132.5 |
| DN50 | 50 | 64 | 70 | 145 |
| DN65 | 66 | 91 | 72 | 163 |
| DN80 | 81 | 106 | 92 | 190 |
| DN100 | 100 | 119 | 98 | 210 |
| DN125 | 125 | 155 | 106 | 239 |
| DN150 | 150 | 183 | 120 | 288 |
| Saiz | A | B | L | H |
| 1" | 22.1 | 50.5 | 66 | 113.5 |
| 1.5" | 34.8 | 50.5 | 68 | 132.5 |
| 2" | 47.5 | 64 | 70 | 145 |
| 2.5" | 60.2 | 77.5 | 72 | 163 |
| 3" | 72.9 | 91 | 80 | 190 |
| 4" | 97.38 | 119 | 94 | 210 |

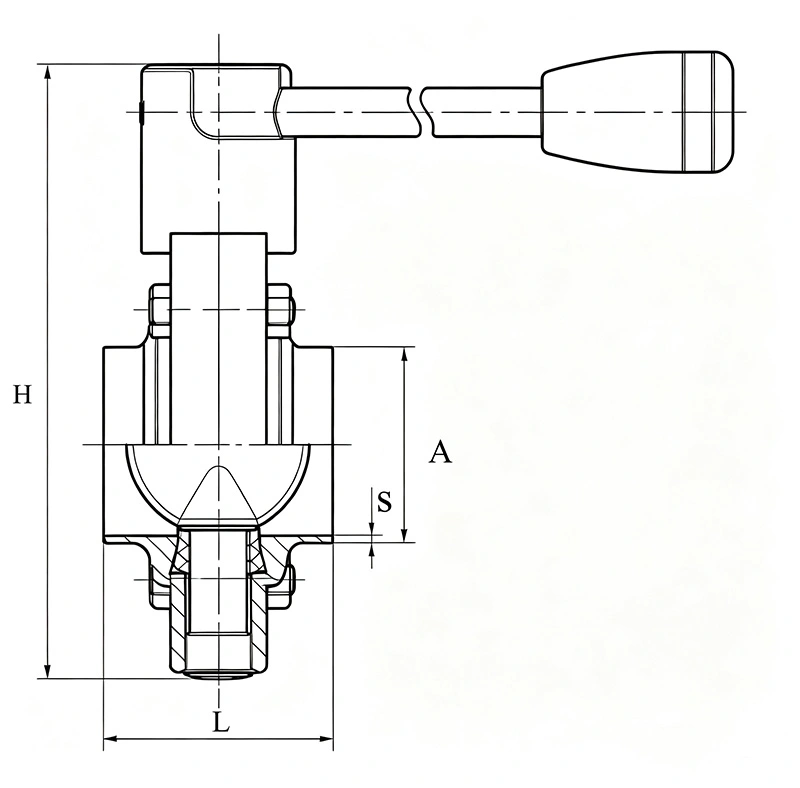

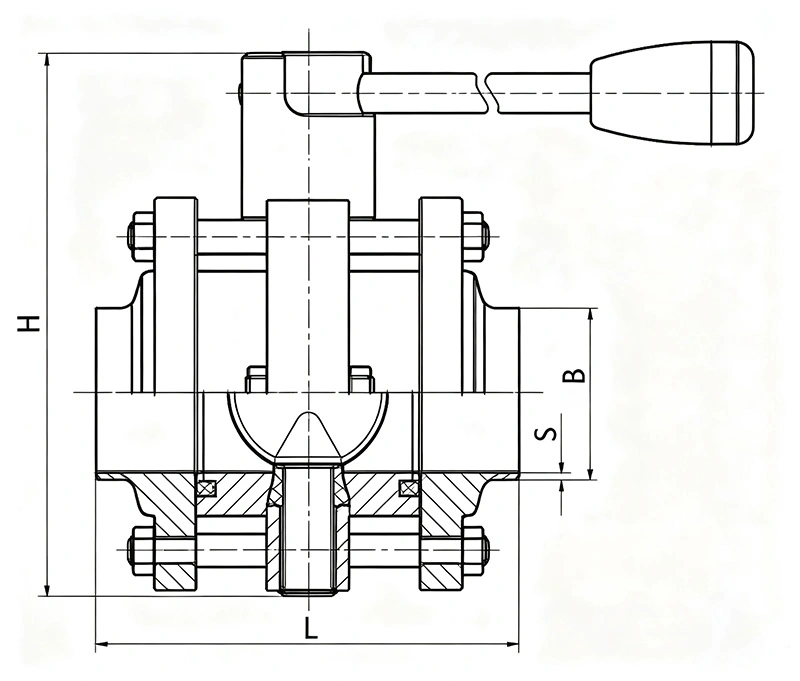

| Saiz | A | S | L | H |
| DN20 | 22 | 1.5 | 44 | 113.5 |
| DN25 | 28 | 1.5 | 44 | 113.5 |
| DN32 | 34 | 1.5 | 48 | 125.5 |
| DN40 | 40 | 1.5 | 48 | 132.5 |
| DN50 | 52 | 1.5 | 48 | 145 |
| DN65 | 70 | 2 | 50 | 163 |
| DN80 | 85 | 2 | 56 | 190 |
| DN100 | 104 | 2 | 60 | 210 |
| DN125 | 129 | 2 | 70 | 239 |
| DN150 | 154 | 2 | 80 | 288 |
| Saiz | A | S | L | H |
| 1" | 25.4 | 1.25 | 44 | 113.5 |
| 1.5" | 38.1 | 1.25 | 48 | 132.5 |
| 2" | 50.8 | 1.25 | 48 | 145 |
| 2.5" | 63.5 | 1.5 | 50 | 163 |
| 3" | 76.2 | 1.6 | 56 | 190 |
| 4" | 101.6 | 2 | 60 | 210 |
| Saiz | A | B | L | H |
| DN20 | 20 | RD44×1/6" | 66 | 113.5 |
| DN25 | 26 | RD52×1/6" | 66 | 113.5 |
| DN32 | 32 | RD58×1/6" | 66 | 125.5 |
| DN40 | 38 | RD65×1/6" | 68 | 132.5 |
| DN50 | 50 | RD78×1/6" | 70 | 145 |
| DN65 | 66 | RD95×1/6" | 72 | 163 |
| DN80 | 81 | RD110×1/4" | 92 | 190 |
| DN100 | 100 | RD130×1/4" | 98 | 210 |
| DN125 | 125 | RD160×1/4" | 106 | 239 |
| DN150 | 150 | RD190×1/4" | 120 | 288 |
| Saiz | A | B | L | H |
| 1" | 22.1 | RD37.13×1/6" | 66 | 113.5 |
| 1.5" | 34.8 | RD50.65×1/6" | 68 | 132.5 |
| 2" | 47.5 | RD64.16×1/6" | 70 | 145 |
| 2.5" | 60.2 | RD77.67×1/6" | 80 | 163 |
| 3" | 72.9 | RD91.19×1/6" | 80 | 190 |
| 4" | 97.6 | RD119.25×1/6" | 96 | 210 |
| Saiz | A | B | L | H |
| 1" | 22.1 | 45.72×8TPI ACME | 66 | 113.5 |
| 1.5" | 34.8 | 58.42×8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 72.72×8TPI ACME | 70 | 145 |
| 2.5" | 60.2 | 85.42×8TPI ACME | 80 | 163 |
| 3" | 72.9 | 98.12×8TPI ACME | 80 | 190 |
| 4" | 97.6 | 123.52×6TPI ACME | 96 | 210 |
| Saiz | A | B | L | H |
| 1" | 22.1 | 37.13×8TPI ACME | 66 | 113.5 |
| 1.5" | 34.8 | 50.65×8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 64.16×8TPI ACME | 70 | 145 |
| 2.5" | 60.2 | 77.67×8TPI ACME | 80 | 163 |
| 3" | 72.9 | 91.19×8TPI ACME | 80 | 190 |
| 4" | 97.6 | 125.9×6TPI ACME | 96 | 210 |
| Saiz | A | B | L | H |
| 1" | 22.1 | 37.13×8TPI ACME | 66 | 113.5 |
| 1.5" | 34.8 | 50.65×8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 64.16×8TPI ACME | 70 | 145 |
| 2.5" | 60.2 | 77.67×8TPI ACME | 80 | 163 |
| 3" | 72.9 | 91.19×8TPI ACME | 80 | 190 |
| 4" | 97.6 | 125.9×6TPI ACME | 96 | 210 |
| Saiz | S | B | L | H |
| DN25 | 1.5 | 29 | 100 | 113.5 |
| DN32 | 1.5 | 35 | 100 | 125.5 |
| DN40 | 1.5 | 41 | 100 | 132.5 |
| DN50 | 1.5 | 53 | 110 | 145 |
| DN65 | 2 | 70 | 114 | 163 |
| DN80 | 2 | 85 | 130 | 190 |
| DN100 | 2 | 104 | 135 | 210 |
| DN125 | 2 | 129 | 160 | 239 |
| DN150 | 2 | 154 | 180 | 288 |
| Saiz | S | B | L | H |
| 1" | 1.65 | 25.4 | 100 | 113.5 |
| 1.5" | 1.65 | 38.1 | 100 | 132.5 |
| 2" | 1.65 | 50.8 | 110 | 145 |
| 2.5" | 1.65 | 63.5 | 114 | 163 |
| 3" | 1.65 | 76.2 | 130 | 190 |
| 4" | 2.11 | 101.6 | 135 | 210 |
Apabila memilih injap rama-rama pneumatik kebersihan AVM, pembeli harus mengesahkan saiz saluran paip, sambungan standard, bahan hubungan produk, bahan pengedap, tekanan operasi, suhu, tekanan udara kawalan, dan mod penggerak yang diperlukan.
Untuk sistem CIP/SIP, bahan pengedap yang dipilih hendaklah diperiksa terhadap bahan kimia pembersihan sebenar, proses suhu, dan kitaran pensterilan. Untuk peralatan automatik, konfigurasi penggerak dan pilihan aksesori kawalan kedudukan hendaklah dinyatakan bersama dengan injap.
Piawaian sambungan juga harus sepadan dengan sistem paip kebersihan sedia ada. Memilih sambungan yang betul di peringkat perolehan membantu mengelakkan penyesuai tambahan atau pengubahsuaian saluran paip semasa pemasangan.
Sebelum membuat pesanan, injap hendaklah dipilih mengikut saiz saluran paip, standard sambungan, medium proses, tekanan kerja, suhu operasi, bahan pengedap, dan mod operasi pneumatik yang diperlukan. Untuk automatik sistem, aksesori kawalan yang diperlukan juga harus disahkan.
Untuk aplikasi kebersihan menggunakan CIP atau SIP, bahan pengedap dan suhu pensterilan hendaklah diperiksa kitaran pembersihan sebenar. Untuk pemasangan pneumatik, tekanan udara kawalan 5-8 bar ditentukan untuk ini siri.
Perbezaan pemilihan utama untuk injap ini bukan sekadar saiz injap. Mod operasi pneumatik, kebersihan sambungan, bahan pengedap dan rawatan permukaan secara langsung boleh menjejaskan prestasi injap dalam keadaan lengkap sistem proses.
Sebagai contoh, talian farmaseutikal mungkin mengutamakan bahagian hubungan produk 316L, pemilihan elastomer yang sesuai, rawatan permukaan yang bersih, dan keserasian CIP/SIP, manakala barisan pemprosesan makanan mungkin lebih menekankan pada keserasian sambungan dan berbasikal automatik yang kerap. Memilih injap mengikut proses lengkap keadaan membantu mengelakkan penggantian atau pengubahsuaian yang tidak perlu selepas pemasangan.
Masa utama pengeluaran standard AVM biasanya 2–4 minggu, bergantung pada kuantiti pesanan, spesifikasi injap, konfigurasi sambungan, dan ketersediaan bahan. Jadual penghantaran hendaklah disahkan sebelum membuat pesanan, terutamanya untuk keperluan mendesak atau tersuai.
Aturan pembayaran standard ialah deposit 30% dan baki 70% sebelum penghantaran oleh T/T atau L/C. Pesanan bernilai kecil boleh memerlukan bayaran penuh sebelum pengeluaran. Terma khusus boleh disahkan mengikut pesanan.
Injap dilindungi dengan pembungkusan yang sesuai untuk pengangkutan antarabangsa. Kes kertas dan kayu boleh digunakan untuk membantu melindungi badan injap keluli tahan karat, hujung sambungan, penggerak, dan komponen lain semasa pengendalian dan penghantaran.
ya. Bergantung pada keperluan automasi, injap boleh dikonfigurasikan dengan pengawal pintar, solenoid injap, penderia kedudukan atau penderia kedudukan had NPN/PNP. Aksesori yang diperlukan hendaklah dinyatakan apabila memesan.
EPDM ialah bahan pengedap standard, manakala FPM, silikon dan NBR adalah pilihan yang tersedia. Pemilihan hendaklah berdasarkan medium proses, suhu operasi, bahan kimia pembersih, dan keadaan pensterilan daripada menggunakan bahan meterai yang sama untuk setiap permohonan.
