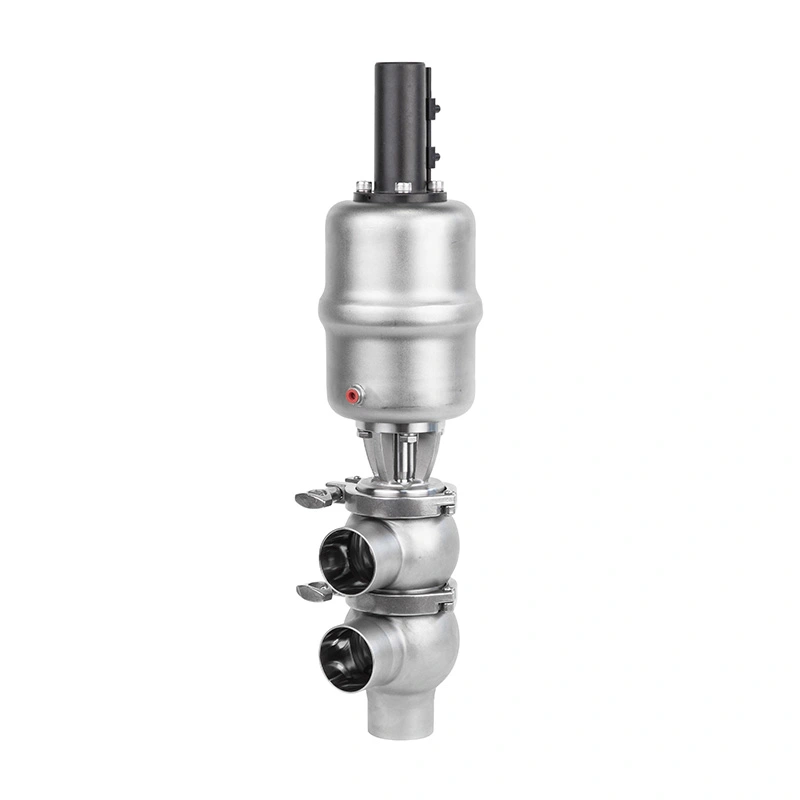

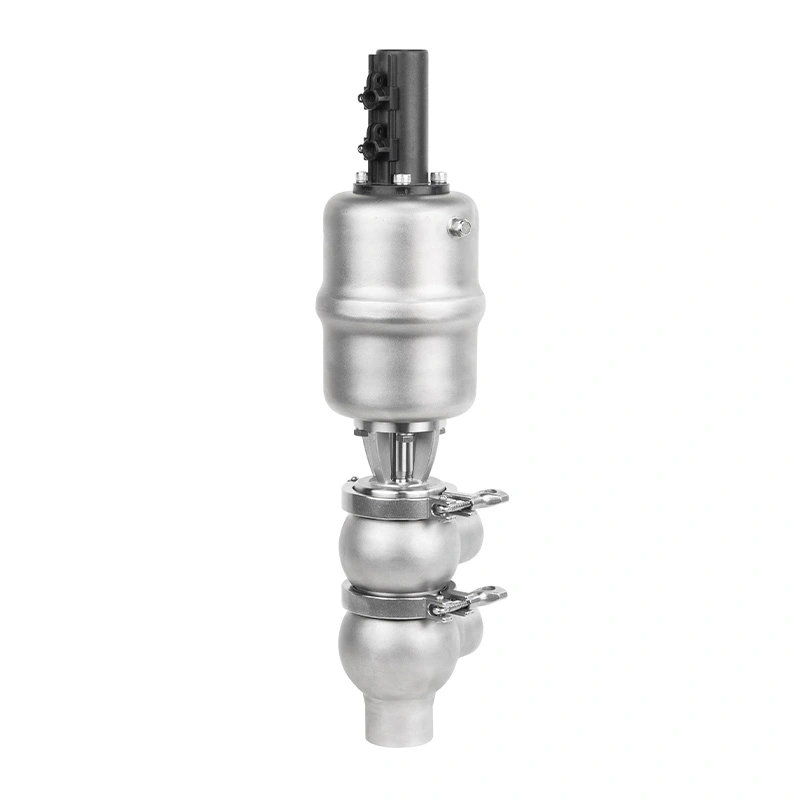

Injap Penutup Tempat Duduk Tunggal Sanitari

Dengan struktur tempat duduk tunggal yang padat, komponen hubungan produk keluli tahan karat 316L, permukaan dalaman yang licin dan manual atau operasi pneumatik, Injap Penutupan Tempat Duduk Tunggal Sanitary AVM menyediakan penyelesaian praktikal untuk pengasingan cecair bersih dalam makanan, minuman, tenusu, kilang bir, farmaseutikal, bioteknologi, kosmetik dan kebersihan pemprosesan kimia.

Pembinaannya yang serasi CIP/SIP mengurangkan keperluan untuk pembongkaran yang kerap, manakala pilihan pengedap yang mematuhi FDA dan piawaian sambungan kebersihan membenarkan injap disepadukan ke dalam sistem pemprosesan kebersihan yang berbeza.

Pengasingan Boleh Dipercayai untuk Talian Proses Kebersihan

1. Kawalan Aliran Hidup/Mati yang Tepat

Injap tutup tempat duduk tunggal AVM direka terutamanya untuk membuka atau menutup barisan proses, memberikan laluan mudah cara untuk mengasingkan peralatan, saluran paip, tangki dan bahagian pemprosesan.

Prinsip operasinya yang mudah menjadikannya sesuai untuk aplikasi di mana pengasingan aliran yang boleh dipercayai adalah lebih penting daripada penghalaan aliran kompleks.

2. Tutup Selamat Di Bawah Syarat Proses

Tempat duduk injap bermesin ketepatan berfungsi bersama-sama dengan pengedap kebersihan terpilih untuk mencipta pengedap yang boleh dipercayai antara muka. Ini membantu meminimumkan kebocoran yang tidak diingini apabila injap ditutup, walaupun apabila proses mengalami perubahan dalam tekanan atau suhu dalam julat operasi yang ditentukan.

3. Penyelesaian Padat untuk Pengasingan Saluran Paip

Berbanding dengan susunan injap berbilang tempat duduk yang lebih kompleks, struktur tempat duduk tunggal menyediakan konfigurasi padat yang lebih mudah untuk dipasang dan diselenggara.

Ia boleh digunakan di cawangan saluran paip, salur masuk dan alur keluar peralatan, sambungan tangki, dan tempat lain di mana pengasingan yang boleh dipercayai diperlukan.

Reka Bentuk Kebersihan Tertumpu pada Kebolehbersih

1. Struktur Kaki Mati yang Diminimumkan

Laluan aliran dalaman direka bentuk untuk meminimumkan ruang mati di mana sisa produk, cecair pembersih atau mikroorganisma boleh terkumpul.

Ini amat penting dalam aplikasi di mana kumpulan pengeluaran sering ditukar atau di tempat yang ketat kawalan kebersihan diperlukan.

2. Permukaan Sentuhan Produk Licin

Kemasan permukaan dalaman boleh mencapai Ra ≤0.4–0.8 μm, dengan elektropolishing tersedia sebagai pilihan. Permukaan yang licin membantu mengurangkan lekatan produk dan menyokong pembersihan yang lebih berkesan semasa kitaran CIP.

3. Pembinaan Produk Keluli Tahan Karat 316L

Badan injap dan komponen sentuhan produk dalaman dihasilkan daripada keluli tahan karat gred kebersihan, dengan ASTM 316L / 1.4404 keluli tahan karat tersedia untuk menuntut aplikasi kebersihan.

Bahan ini memberikan rintangan kakisan terhadap media proses yang serasi dan agen pembersih berulang.

4. 3-A dan Konfigurasi Kebersihan Berorientasikan FDA

Injap direka bentuk untuk sistem pemprosesan kebersihan yang memerlukan standard kebersihan 3-A, manakala EPDM tersedia, Silikon, dan meterai FKM menggunakan bahan yang mematuhi FDA.

Untuk aplikasi farmaseutikal, makanan dan minuman, pembeli boleh memilih konfigurasi yang sesuai mengikut keperluan peraturan dan proses mereka.

Prestasi dan Penyelenggaraan CIP/SIP

1. Direka untuk Kitaran CIP Berulang

Struktur dalaman yang diperkemas membolehkan cecair pembersih melalui injap semasa operasi CIP, membantu keluarkan sisa produk tanpa memerlukan pembongkaran rutin.

2. Sesuai untuk Aplikasi SIP

Injap boleh dikonfigurasikan untuk kitaran pensterilan berulang, dengan suhu yang berkenaan ditentukan oleh bahan pengedap terpilih dan konfigurasi injap.

3. Pemeriksaan dan Penggantian Seal Mudah

Struktur injap membolehkan komponen haus utama diakses untuk pemeriksaan dan penggantian. Pemeriksaan meterai biasa boleh membantu mengenal pasti haus sebelum ia menjejaskan kebolehpercayaan proses.

4. Mengurangkan Masa Henti Penyelenggaraan

Gabungan struktur satu tempat duduk yang ringkas, komponen pengedap yang boleh diganti dan pembinaan yang mudah diakses membantu mengurangkan masa penyelenggaraan berbanding dengan pemasangan injap yang lebih rumit.

Operasi Manual atau Pneumatik

1. Pemegang Manual

Operasi manual menyediakan penyelesaian yang mudah untuk saluran paip di mana pensuisan injap dilakukan oleh pengendali dan kawalan automatik tidak diperlukan.

2. Penggerak Pneumatik Tertutup Biasanya

Konfigurasi yang biasanya tertutup memastikan injap tertutup apabila kawalan pneumatik tidak digunakan, menjadikannya sesuai untuknya baris proses di mana kedudukan tertutup diutamakan sebagai keadaan pengendalian lalai.

3. Penggerak Pneumatik Biasanya Terbuka

Konfigurasi yang biasanya terbuka membolehkan injap kekal terbuka di bawah keadaan lalai yang ditetapkan dan boleh dipilih mengikut strategi kawalan proses.

4. Penggerak Pneumatik Berganda

Konfigurasi dwi-tindakan menyediakan kawalan pneumatik untuk kedua-dua operasi pembukaan dan penutupan, menjadikannya sesuai untuk sistem pengeluaran automatik yang memerlukan pergerakan injap terkawal.

5. Kedudukan dan Kawalan Pintar

Unit maklum balas kedudukan pilihan, bahagian atas kawalan, injap solenoid dan pengawal pintar membenarkan injap AVM untuk disambungkan kepada sistem kawalan proses automatik.

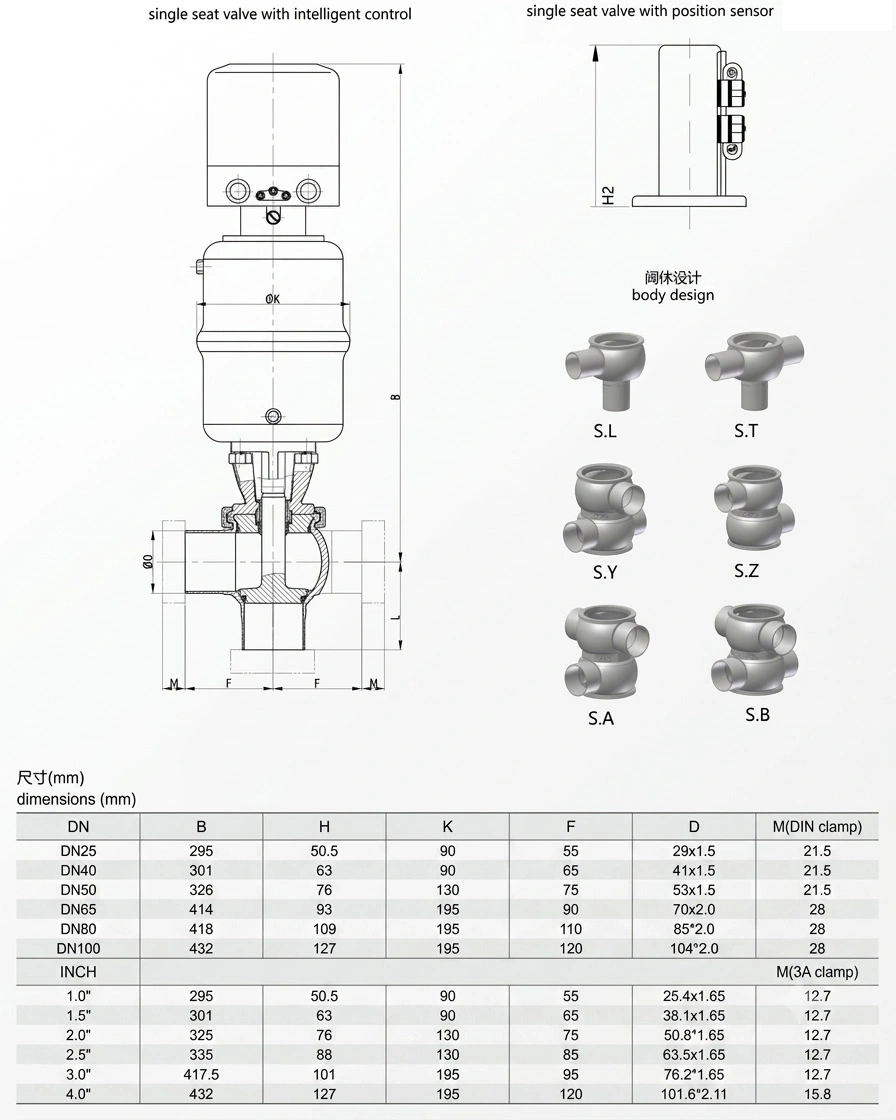

Spesifikasi Teknikal

Sambungan dan Pilihan Standard

1. Tri-Clamp dan Sambungan Clamp

Sambungan pengapit menyediakan pemasangan pantas dan pembongkaran yang mudah, menjadikannya sesuai untuk pemprosesan kebersihan sistem yang memerlukan pemeriksaan atau penyelenggaraan yang kerap.

2. Sambungan Dikimpal

Sambungan dikimpal punggung menyediakan sambungan saluran paip kekal dengan sambungan boleh tanggal yang lebih sedikit dan sesuai untuk sistem kebersihan di mana peralihan dalaman yang lancar adalah penting.

3. Sambungan Berulir dan Bebibir

Konfigurasi berulir dan bebibir boleh dipilih untuk peralatan proses yang serasi dan susun atur saluran paip di mana keperluan pemasangan atau penyelenggaraan yang berbeza dikenakan.

4. Piawaian Sanitari Antarabangsa

AVM boleh mengkonfigurasi injap mengikut piawaian sambungan kebersihan yang biasa digunakan termasuk SMS, DIN 11851, ASME BPE, RJT dan IDF, membantu pembeli memadankan injap dengan paip proses sedia ada.

Pemilihan Bahan dan Kedap

1. Pemilihan Keluli Tahan Karat

AISI 304 menyediakan pilihan praktikal untuk aplikasi kebersihan yang sesuai, manakala keluli tahan karat 316L lebih diutamakan di mana rintangan kakisan yang lebih tinggi dan keadaan hubungan produk yang menuntut diperlukan.

2. Meterai EPDM

EPDM sesuai untuk banyak aplikasi pemprosesan berasaskan air dan kebersihan am. Pemilihan akhir harus berdasarkan pada medium proses dan keadaan pembersihan.

3. Pengedap Silikon

Silikon boleh dipilih untuk aplikasi yang memerlukan fleksibiliti dan prestasi suhu yang sesuai, tertakluk kepada keserasian proses.

4. Mohor FKM

FKM memberikan ketahanan terhadap banyak minyak, bahan kimia dan aplikasi suhu lebih tinggi. Keserasian dengan yang sebenarnya proses dan media pembersihan perlu disahkan sebelum pemilihan.

5. Pilihan PTFE

PTFE boleh ditentukan di mana rintangan kimia dan ciri suhunya berfaedah untuk yang dimaksudkan permohonan.

Kawalan Kualiti Sebelum Penghantaran

1. Pengesahan Bahan

Bahan keluli tahan karat dan dokumentasi bahan yang berkaitan boleh diperiksa terhadap injap yang ditentukan konfigurasi.

2. Pemeriksaan Dimensi

Dimensi kritikal dan antara muka sambungan diperiksa untuk memastikan keserasian dengan paip pelanggan dan peralatan.

3. Ujian Tekanan

Ujian tekanan dilakukan untuk mengesahkan integriti mekanikal injap di bawah keadaan ujian yang ditetapkan.

4. Ujian Kebocoran Pengedap

Sistem pengedap diperiksa untuk kebocoran untuk mengesahkan prestasi penutupan sebelum penghantaran.

5. Pemeriksaan Kemasan Permukaan

Keadaan permukaan dalaman dan luaran diperiksa mengikut keperluan kemasan yang ditentukan.

6. Pengujian Operasi Berfungsi

Konfigurasi manual dan pneumatik diperiksa untuk operasi pembukaan, penutupan dan penggerak yang betul sebelum penghantaran.

Aplikasi

1. Pemprosesan Tenusu

Digunakan untuk mengasingkan susu, krim, produk tenusu cecair dan garis pembersihan yang serasi di mana kebersihan dan pembersihan CIP yang kerap diperlukan.

2. Pemprosesan Makanan

Sesuai untuk barisan pengeluaran makanan cecair bersih yang memerlukan pengasingan yang boleh dipercayai pada peralatan pemprosesan, tangki dan bahagian saluran paip.

3. Sistem Minuman dan Kilang Bir

Injap boleh dipasang dalam sistem pemprosesan minuman, bir dan cecair untuk pengasingan dan peralatan barisan produk penutupan.

4. Pembuatan Farmaseutikal

Untuk aplikasi farmaseutikal yang serasi, kemasan permukaan yang bersih, pembinaan kebersihan dan CIP/SIP keupayaan menyokong persekitaran proses terkawal.

5. Sistem Bioteknologi dan Makmal

Konfigurasi tempat duduk tunggal yang padat boleh digunakan untuk pengasingan cecair bersih dalam bioteknologi dan makmal peralatan proses di mana kebolehbersih dan aliran terkawal adalah penting.

6. Pengeluaran Kosmetik

Sesuai untuk sistem pemprosesan cecair kosmetik yang memerlukan pengendalian produk yang bersih dan pengasingan saluran paip yang boleh dipercayai.

Cara Memilih Injap Tempat Duduk Tunggal AVM yang Betul

1. Sahkan Saiz Talian Paip

Pilih injap mengikut diameter paip sedia ada, kapasiti aliran yang diperlukan, dan standard sambungan. AVM konfigurasi tersedia merentasi julat saiz kebersihan yang luas.

2. Periksa Tekanan dan Suhu

Sahkan tekanan kerja dan suhu operasi sebenar sebelum memilih badan injap dan konfigurasi pengedap. Suhu maksimum yang boleh digunakan bergantung pada bahan yang dipilih.

3. Pilih Bahan Seal

Pilih EPDM, PTFE, Silikon atau FKM mengikut medium proses, bahan kimia pembersih, keadaan pensterilan, dan suhu operasi yang dijangkakan.

4. Tentukan Kaedah Pengendalian

Pilih operasi manual untuk pengasingan tempatan mudah atau operasi pneumatik apabila injap perlu disepadukan sistem pengeluaran automatik.

5. Sahkan Standard Sambungan

Sediakan jenis dan standard sambungan yang diperlukan, seperti Tri-Clamp, weld, thread, flange, DIN 11851, SMS, IDF, RJT, atau ASME BPE.

Mengapa Memilih AVM?

1. Fokus pada Pengasingan Saluran Paip yang Boleh Dipercayai

Konfigurasi tempat duduk tunggal menyediakan penyelesaian praktikal apabila keperluan utama adalah pembukaan yang boleh dipercayai dan penutupan daripada pemisahan media yang kompleks atau pengalihan aliran.

2. Dibina Sekitar Kebolehbersih

Reka bentuk kaki mati yang diminimumkan, kemasan dalaman yang licin, dan keserasian CIP/SIP membantu mengurangkan sisa produk dan memudahkan penyelenggaraan kebersihan.

3. Konfigurasi Fleksibel

AVM menawarkan pelbagai bahan badan, pilihan pengedap, standard sambungan, kaedah pengendalian dan aksesori automasi untuk memadankan persekitaran pemprosesan yang berbeza.

4. Sesuai untuk Pengeluaran Automatik

Penggerak pneumatik, maklum balas kedudukan, injap solenoid, bahagian atas kawalan, dan pengawal pintar membenarkan injap untuk dimasukkan ke dalam sistem pemprosesan automatik moden.

Soalan Lazim

1. Untuk apa injap tutup tempat duduk tunggal kebersihan digunakan?

Ia digunakan terutamanya untuk mengasingkan atau membuka laluan aliran proses tunggal dalam sistem paip yang bersih. Aplikasi biasa termasuk pengasingan peralatan, sambungan tangki, bahagian saluran paip, dan penutupan talian proses.

2. Apakah perbezaan antara injap tutup satu tempat duduk dan injap kalis campuran?

Injap tutup satu tempat duduk direka terutamanya untuk pengasingan aliran mudah. Injap kalis campuran menggunakan berbilang tempat duduk pengedap dan ruang kebocoran untuk memisahkan dua media proses dan mengurangkan risiko pencemaran silang.

3. Bolehkah injap AVM digunakan untuk CIP dan SIP?

ya. Reka bentuk kebersihan menyokong pembersihan CIP dan boleh dikonfigurasikan untuk kitaran pensterilan berulang mengikut bahan injap dan pengedap yang dipilih.

4. Apakah bahan yang disyorkan untuk bahagian sentuhan produk?

Keluli tahan karat 316L biasanya lebih disukai untuk menuntut aplikasi hubungan produk yang bersih kerana ia rintangan kakisan dan prestasi kebersihan.

5. Adakah operasi pneumatik tersedia?

ya. AVM menyediakan konfigurasi penggerak pneumatik yang biasanya tertutup, biasanya terbuka dan dwi-tindakan, serta aksesori automasi.

6. Apakah saiz injap yang ada?

Julat keseluruhan yang ditentukan ialah DN10–DN100, dengan konfigurasi standard termasuk DN25–DN100 dan 2"–4". Yang tepat saiz yang ada hendaklah disahkan mengikut sambungan yang dipilih dan konfigurasi injap.

7. Apakah tekanan yang boleh dikendalikan oleh injap?

Spesifikasi umum membenarkan sehingga 10 bar dengan penyesuaian, manakala konfigurasi standard dinilai sehingga 5 bar. Penarafan tekanan sebenar harus disahkan untuk model yang dipilih.

8. Bolehkah AVM menyediakan standard sambungan kebersihan yang berbeza?

ya. Pilihan yang tersedia termasuk SMS, DIN 11851, ASME BPE, RJT, IDF, serta pengapit, kimpalan, berulir dan bebibir konfigurasi sambungan.

Minta Penyelesaian Injap Sanitari AVM

Jika barisan pengeluaran anda memerlukan penyelesaian yang padat, bersih dan boleh diselenggara untuk pengasingan saluran paip yang boleh dipercayai, AVM Injap Penutupan Tempat Duduk Tunggal Sanitari menyediakan konfigurasi yang fleksibel untuk keadaan proses yang berbeza.

Hantar AVM saiz saluran paip anda, medium proses, tekanan, suhu, keperluan pengedap, standard sambungan dan manual atau keperluan operasi pneumatik untuk mengenal pasti konfigurasi injap yang sesuai untuk aplikasi anda.
