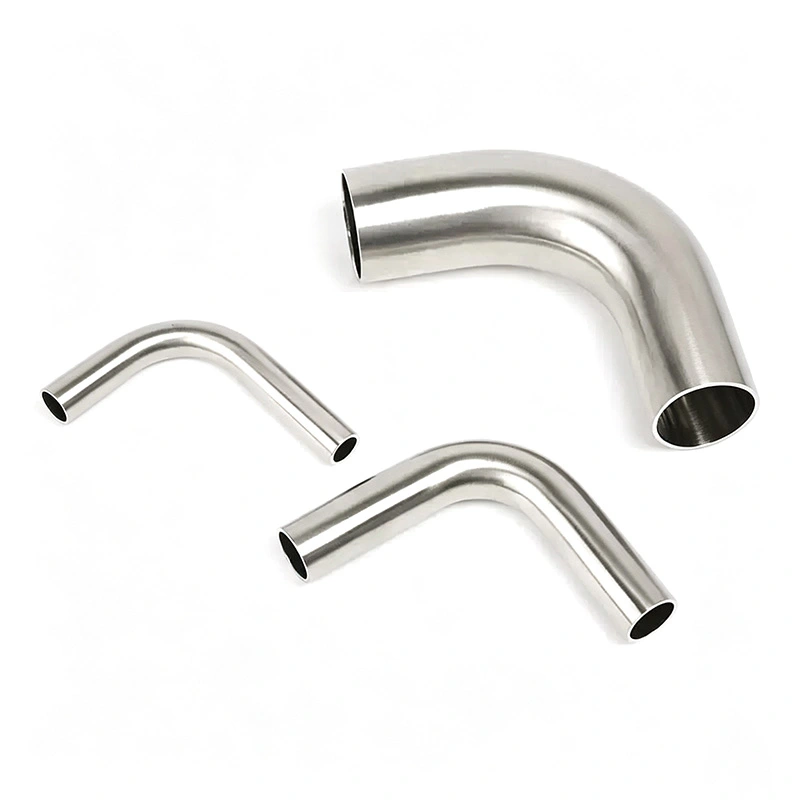

Keluli Tahan Karat Sanitari BPE 90° Siku dan Tiub

Keluli Tahan Karat Sanitari BPE 90° Siku dan Tiub sesuai untuk sistem proses dalam biofarmaseutikal, bioteknologi, farmaseutikal, makanan & minuman, tenusu, semikonduktor, kosmetik dan lain-lain ketulenan tinggi industri. Ia boleh dibekalkan untuk aplikasi yang memerlukan ASME BPE, 3-A, EHEDG, dan kebersihan berkaitan FDA keperluan, tertakluk kepada bahan yang dipilih, kemasan, konfigurasi dan dokumentasi yang berkenaan.

AVM menyediakan konfigurasi 45°, 90° dan 180°, dengan kimpalan punggung dan pilihan sambungan Tri-Clamp untuk pelbagai susun atur paip kebersihan.

Konfigurasi Produk

1. Pilihan Sudut Siku

Siku keluli tahan karat kebersihan AVM tersedia dalam konfigurasi 45°, 90° dan 180°. Pilihan 45° digunakan di mana perubahan beransur-ansur dalam arah saluran paip diperlukan, manakala siku 90° sesuai untuk paip serenjang sambungan. Selekoh kembali 180° membolehkan saluran paip bertukar arah dalam susun atur proses yang padat.

Siku 90° tersedia dalam konfigurasi jejari-pendek 1.0D dan jejari-panjang 1.5D, membolehkan jurutera memilih geometri yang sesuai mengikut ruang pemasangan dan keperluan paip yang ada.

2. Pilihan Sambungan

Pemasangan tersedia dengan kimpalan punggung dan sambungan Tri-Clamp. Sambungan kimpalan punggung memberikan kebersihan yang kekal sambungan untuk paip proses tetap, manakala sambungan Tri-Clamp membolehkan pemasangan, pembongkaran, pemeriksaan dan penyelenggaraan.

Pemilihan sambungan hendaklah berdasarkan sistem tiub sedia ada, piawaian paip yang berkenaan, kaedah pemasangan, dan keperluan penyelenggaraan.

3. Julat Saiz Tiub

Sistem siku dan tiub kebersihan meliputi saiz tiub OD 1/2" hingga 6". Julat ini membolehkan kelengkapan disepadukan ke dalam konfigurasi paip proses yang berbeza, daripada talian ketulenan tinggi yang lebih kecil kepada sistem pemindahan bendalir yang lebih besar.

Kualiti Bahan dan Permukaan

1. Keluli Tahan Karat ASTM A270

Siku kebersihan AVM dihasilkan daripada keluli tahan karat ASTM A270 TP304L atau TP316L. TP304L sesuai untuk ramai orang aplikasi pemprosesan kebersihan am, manakala TP316L menyediakan rintangan kakisan yang lebih baik untuk lebih menuntut persekitaran proses dan aplikasi ketulenan tinggi.

Pemilihan bahan harus mengambil kira medium proses, suhu, keadaan kakisan, kebersihan keperluan, dan spesifikasi projek yang berkenaan.

2. Kemasan Permukaan Dalaman Terkawal

Gerbang dalaman dihasilkan dengan permukaan licin yang direka untuk mengurangkan pengekalan produk dan menyediakan pembersih laluan aliran. Pilihan penggilap mekanikal standard mencapai Ra ≤ 0.51 μm (20 μin), manakala versi elektropolish boleh mencapai Ra ≤ 0.38 μm (15 μin).

Kemasan permukaan terkawal amat penting dalam aplikasi di mana produk sisa, mikrob pencemaran, atau pembersihan yang sukar boleh menjejaskan kualiti pengeluaran.

3. Geometri Kebersihan Boleh Salir Penuh

Struktur dalaman direka bentuk untuk meminimumkan celah dan kawasan di mana media proses boleh kekal selepas penyaliran. ini menyokong pembersihan yang lebih berkesan dan membantu mengurangkan bahan sisa semasa pertukaran proses.

Reka bentuk ini sesuai untuk sistem yang menggunakan prosedur CIP dan SIP, tertakluk kepada konfigurasi sistem yang lengkap dan keadaan operasi.

Piawaian dan Pematuhan Kebersihan

1. Keperluan ASME BPE

Keluli Tahan Karat Sanitari BPE 90° Siku dan Tiub direka untuk aplikasi paip proses ketulenan tinggi dengan rujukan kepada keperluan ASME BPE. Pemilihan bahan, kemasan permukaan, dimensi, sambungan dan fabrikasi keperluan boleh ditentukan mengikut keperluan projek.

2. Aplikasi 3-A dan EHEDG

Reka bentuk kebersihan sesuai untuk sistem pemprosesan kebersihan di mana prinsip reka bentuk kebersihan 3-A dan EHEDG adalah diperlukan. Permukaan dalaman yang licin, pengekalan produk yang dikurangkan, dan aplikasi sokongan pembinaan yang boleh disalirkan di mana kebolehbersih dan kawalan pencemaran adalah penting.

3. Keperluan Bahan Berkaitan FDA

Pemasangan boleh dikonfigurasikan untuk aplikasi yang memerlukan pematuhan bahan berkaitan FDA, tertakluk kepada yang dipilih bahan pengedap, bahan hubungan produk dan dokumentasi yang berkenaan. Pembeli harus menyatakan FDA yang diperlukan dokumentasi atau keperluan pematuhan sebelum membuat pesanan.

Untuk projek yang memerlukan pensijilan rasmi atau dokumentasi pematuhan khusus, AVM boleh mengesahkan ASME yang berkenaan Keperluan berkaitan BPE, 3-A, EHEDG dan FDA mengikut konfigurasi produk sebenar.

Aplikasi

1. Pemprosesan Biofarmaseutikal

Siku kebersihan digunakan dalam paip proses ketulenan tinggi untuk pengeluaran farmaseutikal dan biofarmaseutikal, termasuk pemindahan bendalir, sistem perumusan, pengagihan air tulen, sambungan peralatan proses, dan lain-lain aplikasi kebersihan.

2. Sistem Bioteknologi

Aplikasi biasa termasuk sistem penapaian, paip bioreaktor, pengedaran cecair bersih, bekas proses, sistem pensampelan, dan peralatan bioteknologi lain di mana kawalan pencemaran adalah penting.

3. Pemprosesan Makanan dan Minuman

Pemasangan boleh dipasang dalam paip kebersihan untuk tenusu, minuman, makanan cecair, jus, membancuh, dan lain-lain sistem pemprosesan makanan di mana permukaan licin dan pembersihan yang berkesan diperlukan.

4. Sistem Semikonduktor dan Ketulenan Tinggi

Siku sesuai untuk paip cecair ketulenan tinggi dalam aplikasi berkaitan semikonduktor di mana permukaan terkawal kemasan, kualiti bahan keluli tahan karat, dan laluan aliran pengekalan rendah adalah penting.

5. Sistem Utiliti Farmaseutikal dan Bersih

Pemasangan juga boleh digunakan dalam utiliti bersih dan sistem cecair ketulenan tinggi di mana sambungan dan kawalan bersih permukaan dalaman diperlukan.

Sorotan Teknikal

Pertimbangan Pemilihan

1. Sahkan Gred Bahan

Pembeli harus memilih TP304L atau TP316L mengikut medium proses dan keadaan kakisan. Untuk lebih menuntut aplikasi ketulenan tinggi atau menghakis, TP316L biasanya dipertimbangkan di mana rintangan kakisannya yang dipertingkatkan diperlukan.

2. Sahkan Diameter Tiub

OD tiub mesti sepadan dengan sistem paip proses sedia ada. Pembeli hendaklah mengesahkan saiz yang diperlukan sebelum membuat pesanan ke elakkan masalah pemasangan atau kelengkapan peralihan tambahan.

3. Pilih Sambungan Betul

Sambungan kimpalan punggung dan Tri-Clamp menyediakan keperluan pemasangan yang berbeza. Kimpalan punggung sesuai untuk kekal sistem paip, manakala Tri-Clamp lebih mudah di mana peralatan perlu kerap diputuskan sambungannya pemeriksaan atau penyelenggaraan.

4. Tentukan Kemasan Permukaan

Kemasan permukaan hendaklah dipilih mengikut keperluan kebersihan sebenar proses tersebut. mekanikal penggilap boleh memenuhi banyak aplikasi kebersihan, manakala penggilap elektro sesuai untuk projek yang memerlukan lebih rendah kekasaran permukaan dan keadaan permukaan ketulenan tinggi yang dipertingkatkan.

5. Sahkan Dokumentasi Pematuhan

Untuk farmaseutikal, bioteknologi, semikonduktor dan projek terkawal lain, pembeli harus mengesahkan sama ada projek memerlukan ASME BPE, 3-A, EHEDG, pematuhan berkaitan FDA, sijil bahan atau pemeriksaan khusus dokumentasi sebelum pengeluaran.

Pembuatan dan Pembekalan AVM

AVM menyediakan Sanitary Stainless Steel BPE 90° Elbow and Tube untuk sistem paip proses yang bersih dan ketulenan tinggi. Produk boleh dikonfigurasikan mengikut gred bahan, sudut, jejari, saiz tiub, jenis sambungan, kemasan permukaan, dan keperluan kebersihan yang berkenaan.

Untuk projek dengan keperluan dokumentasi yang ketat, AVM boleh mengesahkan bahan yang berkenaan dan dokumen pematuhan mengikut konfigurasi produk akhir. Ini membolehkan pembeli menentukan keperluan teknikal sebelum pengeluaran dan bukannya mengubah suai spesifikasi paip selepas penghantaran.

Soalan Lazim

1. Apakah bahan yang tersedia untuk siku dan tiub BPE kebersihan?

AVM Sanitary Stainless Steel BPE 90° Elbow and Tube boleh didapati dalam keluli tahan karat ASTM A270 TP304L dan TP316L. TP304L sesuai untuk aplikasi kebersihan am, manakala TP316L lebih disukai untuk aplikasi yang memerlukan lebih tinggi rintangan kakisan atau keadaan proses ketulenan tinggi yang lebih menuntut.

2. Apakah kemasan permukaan yang ada?

Siku kebersihan boleh didapati dengan permukaan dalaman yang digilap atau digilap secara mekanikal. Penggilap mekanikal boleh mencapai Ra ≤ 0.51 μm (20 μin), manakala penggilap elektro boleh mencapai Ra ≤ 0.38 μm (15 μin). Kemasan yang sesuai boleh dipilih mengikut keperluan kebersihan dan kekasaran permukaan sistem proses.

3. Apakah saiz yang ada?

AVM membekalkan siku dan tiub BPE kebersihan dalam saiz dari 1/2" hingga 6" OD. Pembeli harus mengesahkan tiub yang diperlukan diameter luar dan piawaian dimensi yang terpakai untuk memastikan keserasian dengan paip sanitari sedia ada sistem.

4. Adakah siku 90° tersedia dalam pilihan jejari yang berbeza?

ya. Siku sanitari 90° tersedia dalam konfigurasi jejari-pendek 1.0D dan jejari-panjang 1.5D. Yang sesuai jejari boleh dipilih mengikut susun atur saluran paip, ruang pemasangan yang tersedia, dan keperluan proses.

5. Apakah jenis sambungan yang tersedia?

Produk ini tersedia dengan sambungan kimpalan punggung dan Tri-Clamp. Sambungan kimpalan punggung sesuai untuk kekal paip yang bersih, manakala sambungan Tri-Clamp menyediakan pemasangan, pembongkaran, pemeriksaan dan penyelenggaraan yang lebih mudah.
