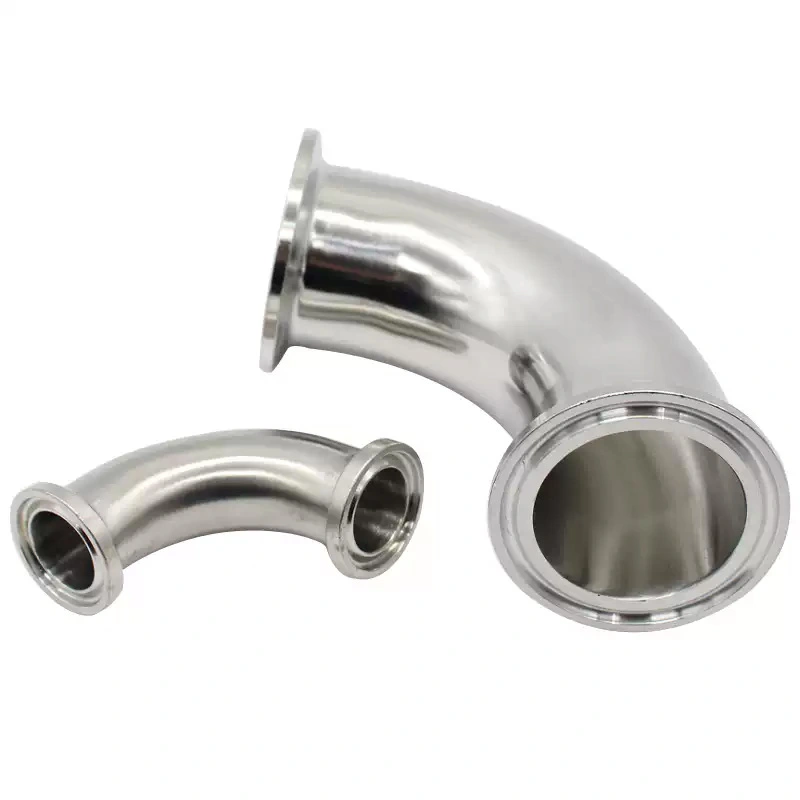

Berdasarkan pada kelengkapan kebersihan DIN 11852 dan siri tiub DIN 11850, rangkaian Siku dan Tiub DIN Keluli Tahan Karat Higienis meliputi 45° siku, 90° siku, dan 180° selekoh kembali, dengan kimpalan punggung, pengapit DIN dan sambungan berulir DIN pilihan. Lubang dalaman yang licin membantu mengurangkan pengumpulan produk dan menyokong pembersihan dan saliran yang cekap semasa operasi proses rutin.
Untuk sistem yang memerlukan kebersihan permukaan yang lebih tinggi, elektropolishing tersedia untuk mencapai kemasan permukaan dalaman daripada Ra ≤ 0.4 μm. Kelengkapan juga boleh diintegrasikan ke dalam sistem paip serasi CIP/SIP mengikut keperluan pemasangan proses lengkap.
Rangkaian siku dan tiub kebersihan AVM mengikut keperluan dimensi DIN untuk menyokong pemasangan yang konsisten komponen paip kebersihan yang serasi. Kelengkapan DIN 11852 boleh dipadankan dengan siri tiub DIN 11850, membantu pembeli memudahkan pemilihan komponen apabila mereka bentuk atau memanjangkan saluran paip proses kebersihan.
SUS304 / 1.4301 sesuai untuk aplikasi kebersihan am di mana rintangan kakisan dan mekanikal yang baik prestasi diperlukan. SUS316L / 1.4404 memberikan rintangan kakisan yang lebih tinggi dan lebih sesuai untuk farmaseutikal, bioteknologi, ketulenan tinggi, dan persekitaran proses yang memerlukan bahan kimia.

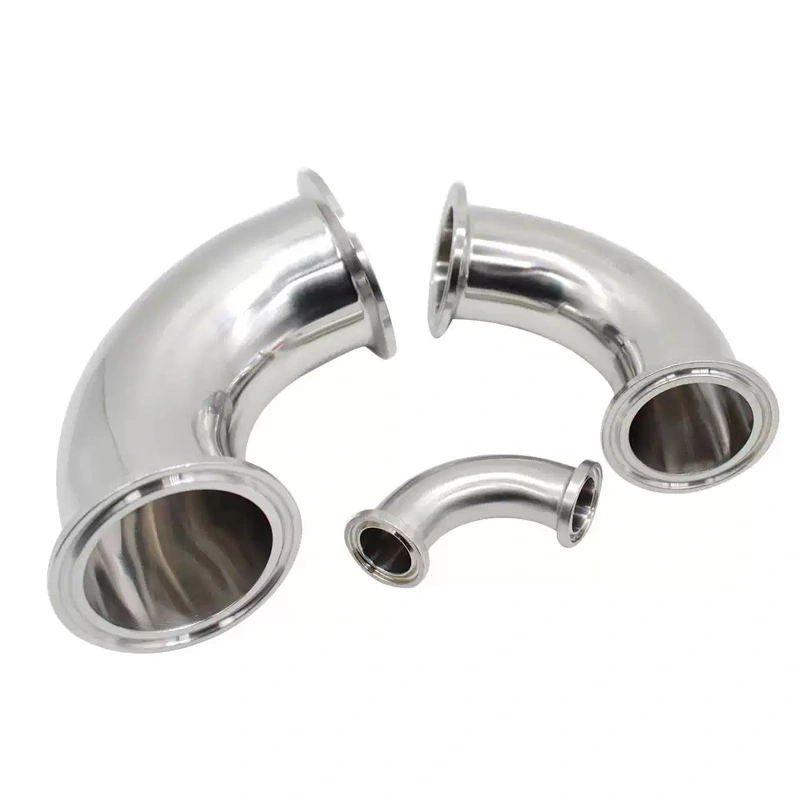

Susun atur paip yang berbeza memerlukan konfigurasi pemasangan yang berbeza. AVM menyediakan siku 45° untuk arah beransur-ansur perubahan, siku 90° untuk penghalaan sudut kanan standard, dan selekoh kembali 180° untuk paip berbentuk U padat susunan.
Pilihan sambungan termasuk kimpalan punggung, pengapit DIN, dan sambungan berulir DIN, membolehkan kelengkapan dipilih mengikut kaedah pemasangan, keperluan penyelenggaraan, dan konfigurasi paip sedia ada.
Keadaan permukaan dalaman pemasangan sanitari secara langsung mempengaruhi kecekapan pembersihan dan pengekalan produk. AVM Siku dan Tiub DIN Keluli Tahan Karat yang bersih menggunakan lubang dalaman yang licin untuk meminimumkan penyelewengan permukaan di mana media proses boleh terkumpul.
Kemasan permukaan standard ialah Ra ≤ 0.8 μm, manakala penggilap elektro boleh memberikan kemasan dalaman Ra ≤ 0.4 μm apabila permukaan yang lebih licin diperlukan.
Pembinaan ruang mati rendah menyokong pembersihan dan saliran yang lebih mudah dan boleh digunakan dalam sistem proses menggabungkan prosedur CIP dan SIP. Keadaan pembersihan dan pensterilan sebenar hendaklah dinilai mengikut kepada sistem perpaipan yang lengkap dan media proses.
| item | Spesifikasi |
| Jenis Produk | Siku dan Tiub DIN Keluli Tahan Karat yang bersih |
| Standard Kesesuaian | DIN 11852 |
| Piawaian Tiub | DIN 11850 |
| bahan | SUS304 / 1.4301, SUS316L / 1.4404 |
| Sudut Tersedia | 45°, 90°, 180° |
| Jejari Bengkok | Jejari Panjang 1.5D |
| Jenis Sambungan | Kimpalan Punggung, Pengapit DIN, Sambungan Berulir DIN |
| Saiz Tiub | DN10 – DN200 |
| Kemasan Permukaan Standard | Ra ≤ 0.8 μm |
| Permukaan Digilap | Ra ≤ 0.4 μm Pilihan |
| Reka Bentuk Dalaman | Lubang Dalaman Licin |
| Pembersihan | CIP/SIP Serasi |
| Permohonan | Sistem Paip Kebersihan & Ketulenan Tinggi |
Kelengkapan ini sesuai untuk saluran paip kebersihan yang digunakan untuk susu, minuman, bahan makanan cecair, sos, dan lain-lain. cecair proses. Permukaan dalaman yang licin membantu mengurangkan pengekalan bahan dan memudahkan pembersihan rutin.
Pembinaan SUS316L dan penggilap elektro pilihan menjadikan kelengkapan sesuai untuk paip proses kebersihan tinggi digunakan dalam kemudahan farmaseutikal dan bioteknologi. Mereka boleh dimasukkan ke dalam barisan proses yang dikawal keadaan permukaan dan pembersihan CIP/SIP diperlukan.
Siku dan Tiub Keluli Tahan Karat Higienis boleh digunakan untuk pemprosesan susu, pengendalian krim, pengeluaran yogurt, dan aplikasi tenusu lain yang memerlukan sambungan yang bersih dan rintangan kakisan yang boleh dipercayai.
Kelengkapan juga boleh digunakan dalam proses bersih dan sistem paip ketulenan tinggi di mana pengekalan produk yang rendah, licin permukaan dalaman, dan keserasian dimensi yang konsisten adalah kriteria pemilihan yang penting.
Pemilihan siku dan tiub yang betul harus mengambil kira diameter tiub, sudut lentur, jenis sambungan, bahan gred, dan kemasan permukaan yang diperlukan. Pemasangan yang dipilih hendaklah sepadan dengan dimensi dan standard sambungan saluran paip sanitari sedia ada.
Untuk pemasangan yang dikimpal, prosedur kimpalan kebersihan yang sesuai hendaklah digunakan untuk mengekalkan integriti dan kebersihan laluan aliran dalaman. Untuk sambungan pengapit, gasket dan pengapit yang serasi hendaklah dipilih mengikut keadaan proses.
Semasa penyelenggaraan, permukaan dalaman hendaklah diperiksa untuk mengesan calar, kakisan, mendapan atau keadaan lain yang boleh menjejaskan prestasi kebersihan. Prosedur pembersihan hendaklah diwujudkan mengikut medium sebenar dan keperluan proses.
Untuk projek yang memerlukan piawaian kebersihan yang diiktiraf, AVM boleh menyediakan konfigurasi dan dokumentasi produk mengikut keperluan permohonan pelanggan. 3-A, EHEDG, dan keperluan berkaitan FDA boleh dipertimbangkan apabila memilih bahan, kemasan permukaan, komponen pengedap, dan konfigurasi paip kebersihan keseluruhan.
Pensijilan atau dokumentasi pematuhan hendaklah disahkan dengan AVM mengikut model produk tertentu, keperluan bahan, kemasan dan pesanan dan bukannya diandaikan untuk setiap konfigurasi.
| Keperluan Pembeli | Konfigurasi Disyorkan |
| Paip kebersihan am | SUS304 / 1.4301 |
| Rintangan kakisan yang lebih tinggi | SUS316L / 1.4404 |
| Pemprosesan kebersihan standard | Ra ≤ 0.8 μm |
| Kebersihan permukaan yang lebih tinggi | Digilap elektrik, Ra ≤ 0.4 μm |
| Pemasangan saluran paip kekal | Kimpalan Punggung |
| Mudah pembongkaran dan penyelenggaraan | Pengapit DIN |
| Sambungan kebersihan berulir | Sambungan Berulir DIN |
| Perubahan arah saluran paip 90° | 90° Siku |
| Perubahan arah secara beransur-ansur | 45° Siku |
| Penghalaan pemulangan padat | Selekoh Kembali 180° |
Apabila membeli siku dan tiub kebersihan, keserasian dimensi adalah sama pentingnya dengan pemilihan bahan. DIN 11852 menyediakan spesifikasi pemasangan, manakala DIN 11850 mentakrifkan siri tiub kebersihan yang sepadan.
Menggunakan komponen DIN yang serasi membantu mengurangkan masalah pemasangan yang disebabkan oleh ketidakpadanan dimensi dan menjadikannya lebih mudah bagi pasukan kejuruteraan untuk mengkonfigurasi sistem paip kebersihan. Untuk projek penggantian, pembeli harus mengesahkan dimensi tiub sedia ada dan keperluan sambungan sebelum membuat pesanan.
AVM menyokong projek paip kebersihan dengan gred bahan, saiz, sudut, kaedah sambungan dan permukaan yang berbeza keperluan penamat. Pembeli boleh memberikan saiz DN yang diperlukan, gred bahan, sudut siku, jenis sambungan, permukaan selesai, dan permohonan apabila meminta sebut harga.
Untuk projek tersuai atau ketulenan tinggi, AVM boleh mengesahkan bahan yang berkenaan dan dokumentasi teknikal mengikut kepada konfigurasi akhir.
Pilihan bahan standard ialah SUS304 / 1.4301 dan SUS316L / 1.4404. SUS316L biasanya lebih disukai untuk aplikasi yang memerlukan rintangan kakisan yang lebih tinggi atau kebersihan yang lebih tinggi.
Rangkaian produk meliputi DN10 hingga DN200. Saiz yang diperlukan hendaklah dipilih mengikut diameter dan aliran tiub keperluan sistem paip kebersihan.
AVM menyediakan selekoh kembali 45°, 90° dan 180°. Siku 90° biasanya digunakan untuk perubahan arah standard, manakala Konfigurasi 45° dan 180° dipilih mengikut susun atur saluran paip tertentu.
ya. Kemasan permukaan dalaman standard ialah Ra ≤ 0.8 μm, dan kemasan elektropolish pilihan Ra ≤ 0.4 μm ialah tersedia untuk aplikasi yang memerlukan permukaan dalaman yang lebih licin.
ya. Reka bentuk kebersihan serasi dengan sistem proses CIP/SIP. Walau bagaimanapun, suhu sebenar, kimia kepekatan, kekerapan pembersihan, dan keadaan pensterilan hendaklah dinilai terhadap sistem yang lengkap konfigurasi.
Pilihan yang tersedia termasuk kimpalan punggung, pengapit DIN, dan sambungan berulir DIN. Pembeli harus memilih sambungan berdasarkan piawaian saluran paip sedia ada dan keperluan penyelenggaraan.
Masa utama pengeluaran standard ialah 7-10 hari. Jadual penghantaran sebenar bergantung pada kuantiti pesanan, produk spesifikasi, ketersediaan bahan dan keperluan penyesuaian. Pesanan segera boleh disahkan dengan AVM sebelum membuat pesanan.
Syarat pembayaran standard ialah deposit 30% dan baki 70% sebelum penghantaran oleh T/T atau L/C. Pesanan bernilai kecil sepatutnya dibayar penuh sebelum pengeluaran.
Produk ini dibungkus dengan selamat dalam kertas dan bekas kayu untuk pengangkutan antarabangsa. Pembungkusan boleh disusun mengikut saiz produk, kuantiti pesanan, dan keperluan penghantaran.
