Tidak seperti injap pengasingan yang hanya menghentikan aliran bahan, AVM Sanitary Y-Type Divert Valve Untuk Serbuk Pukal Kering menumpukan pada pensuisan laluan aliran, kawalan pengekalan bahan dan kecekapan penyampaian. Dalamannya diperkemas laluan membantu mengurangkan pengumpulan serbuk dan kehilangan tekanan, menjadikannya sesuai untuk pneumatik dan graviti automatik sistem penghantar.
Palam dalaman berputar untuk menyambungkan salur masuk dengan mana-mana alur keluar. Ini membolehkan pengendali atau kawalan automatik sistem untuk memilih destinasi hiliran yang berbeza mengikut urutan pengeluaran.
Badan berbentuk Y menyediakan peralihan lancar antara port, membantu serbuk bergerak melalui injap tanpa pergolakan yang tidak perlu atau sudut dalaman yang tajam.

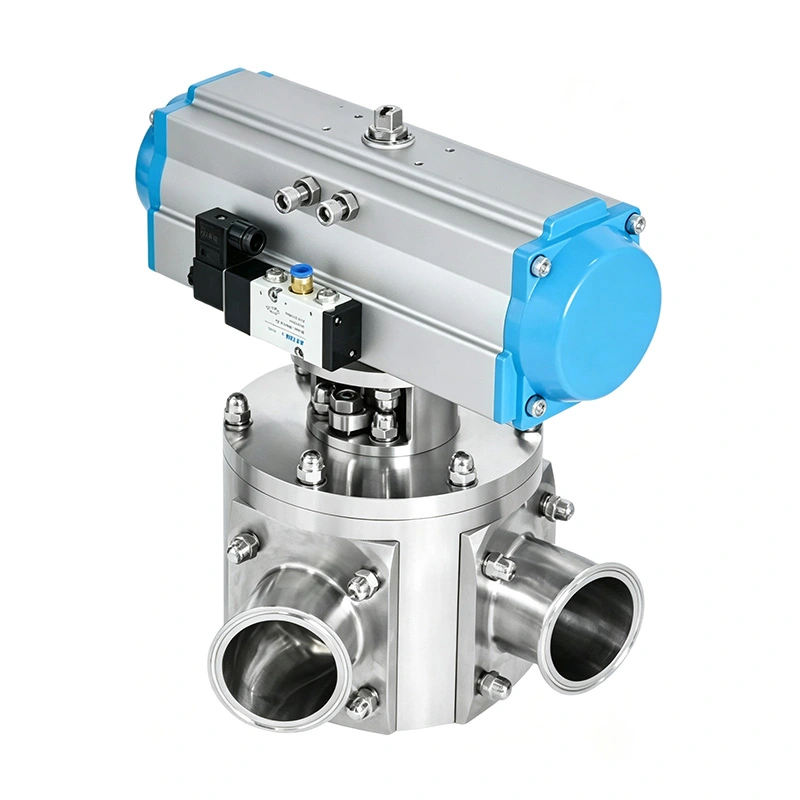

Penggerak pneumatik membolehkan penukaran pantas antara laluan penghantaran dan boleh disambungkan kepada pengeluaran berasaskan PLC sistem. Ini menjadikan injap sesuai untuk batching automatik, penyampaian berbilang talian dan dikawal resipi pengeluaran.
AVM menyediakan reka bentuk saluran dalaman yang berbeza mengikut ciri bahan dan keperluan proses.

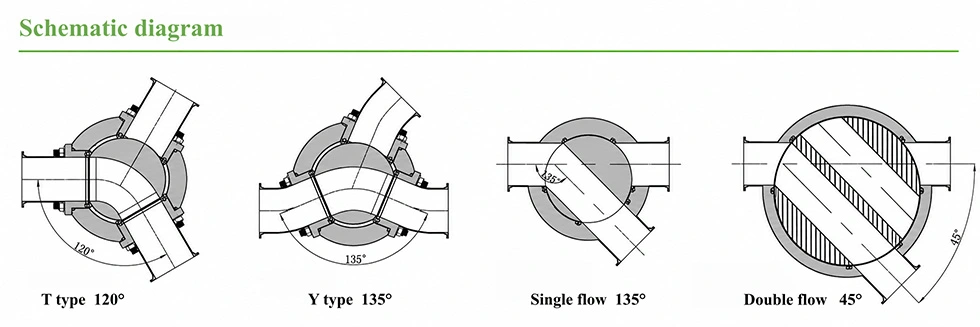

Tersedia dengan sudut aliran 120° atau 135°, konfigurasi ini membolehkan salur masuk berkomunikasi dengan sama ada alur keluar atau terpencil. Laluan dalaman melengkung membantu meminimumkan pengekalan bahan dan kehilangan tekanan.
Palam saluran tunggal menyediakan laluan aliran yang agak langsung, menjadikannya sesuai untuk aplikasi yang memerlukan pengalihan bahan yang mudah dan pemindahan serbuk yang cekap.
Reka bentuk dwi-saluran bertujuan untuk bahan yang lebih kasar. Dengan sudut pensuisan yang lebih kecil kira-kira 30° atau 45°, palam memerlukan putaran terhad semasa operasi.
Untuk produk yang sangat melelas, palam boleh diputar 180° semasa penyelenggaraan untuk menggunakan permukaan yang tidak dipakai. ini membantu memanjangkan hayat perkhidmatan komponen dan mengurangkan kekerapan penggantian.
Pengumpulan serbuk di dalam injap alihan boleh menyebabkan pencemaran silang, pelepasan tidak konsisten dan meningkat keperluan pembersihan.
AVM menggunakan peralihan dalaman yang lancar untuk meminimumkan sudut tajam di mana bahan pukal kering mungkin terkumpul. Reka bentuk membantu mengekalkan laluan penyampaian yang lebih konsisten sambil mengurangkan kehilangan tekanan yang tidak perlu.
Untuk aplikasi farmaseutikal dan makanan, permukaan sentuhan produk yang digilap dan bahan pengedap yang mematuhi FDA adalah tersedia.
Injap Lencongan Jenis Y Sanitari Untuk Serbuk Pukal Kering boleh dihasilkan daripada SS304, SS316L, Titanium TA2 atau Dupleks 2205, bergantung kepada keperluan kakisan, lelasan dan proses.
Untuk aplikasi kebersihan, permukaan sentuhan produk boleh mencapai Ra <0.6 μm. PTFE, EPDM, Silikon dan yang mematuhi FDA Bahan pengedap FKM tersedia.
Konfigurasi serasi CIP/SIP juga boleh dibekalkan untuk aplikasi yang memerlukan pembersihan mudah dan kebersihan. kawalan proses.
Digunakan untuk pemindahan API dan HPAPI, pengecasan serbuk, nyahcas, sistem pembendungan dan pengeluaran tablet atau kapsul baris di mana destinasi proses yang berbeza perlu dipilih secara automatik.
Sesuai untuk bahan grafit, katod dan anod di mana penghalaan terkawal dan perlindungan serbuk bernilai tinggi penting.
Digunakan untuk susu tepung, tepung, gula, bahan tambahan makanan dan bahan pemakanan yang dipindahkan antara silo, corong dan peralatan pemprosesan.
Konfigurasi dwi-saluran boleh dipilih untuk bahan kimia khusus dan pepejal pukal yang kasar apabila dalaman haus rintangan adalah pertimbangan utama.
| Parameter | Spesifikasi |
| Jenis Injap | Injap Lencongan Jenis Y Sanitari |
| Saiz Nominal | 2"–12" (DN50–DN300) |
| Bahan Badan | SS304, SS316L, TA2, Dupleks 2205 |
| Kemasan Permukaan | Ra <0.6 μm |
| Sudut Aliran | 90°, 120°, 135° |
| Operasi | Penggerak Pneumatik |
| Penilaian Tekanan | -0.1 MPa hingga +0.6 MPa |
| Bahan Meterai | PTFE, EPDM, Silikon, FKM yang Mematuhi FDA |
| Jenis Sambungan | Tri-Clamp, Flange, Weld |
| Pembersihan | Pilihan Serasi CIP/SIP |
| Piawaian Sambungan | DIN, SMS, 3A, ISO, BS |
| Pertimbangan | Injap Lencongan Jenis Y AVM | Injap Pengasingan Standard |
| Fungsi Utama | Mengalihkan bahan antara laluan | Menghentikan atau membenarkan aliran |
| Laluan Outlet | Dua cawangan yang boleh dipilih | Biasanya satu |
| Penukaran Laluan Automatik | ya | Terhad |
| Penyampaian Serbuk | Dioptimumkan | Bergantung kepada permohonan |
| Kawalan Arah Aliran | Tersedia | Bukan fungsi utamanya |
| Pengeluaran Pelbagai Talian | sesuai | Memerlukan injap tambahan |
| Pilihan Bahan Pelelas | Dupleks 2205 / TA2 tersedia | Bergantung pada reka bentuk |
Pengilang farmaseutikal perlu memindahkan satu aliran serbuk ke dua baris pemprosesan yang berbeza mengikut kumpulan pengeluaran. Susunan sebelumnya memerlukan beberapa injap pengasingan, yang meningkatkan bilangan titik sambungan dan operasi pembersihan.
AVM membekalkan injap lencongan Jenis-Y dengan penggerak pneumatik. Pelanggan menyepadukan penggerak ke dalam sistem PLC jadi destinasi penghantaran boleh dipilih secara automatik. Maklum balas pelanggan tertumpu pada laluan yang lebih mudah pensuisan, operasi manual yang lebih sedikit dan pemindahan serbuk yang lebih konsisten antara kelompok pengeluaran.
Pemproses bahan bateri memerlukan injap alihan untuk menghala serbuk pelelas antara dua storan hiliran sistem. Pelanggan amat bimbang tentang haus dalaman kerana injap akan beroperasi berulang kali di bawah keadaan bahan yang kasar.
AVM mengesyorkan konfigurasi dwi saluran dengan pilihan bahan tahan haus. Pelanggan menyerlahkan reka bentuk palam boleh balik sebagai kelebihan penyelenggaraan praktikal, kerana palam boleh diputar semasa menservis menggunakan permukaan yang kurang haus dan memanjangkan hayat operasi.
Penyelesaian injap sanitari AVM boleh dikonfigurasikan dengan bahan pengedap yang mematuhi FDA dan reka bentuk kebersihan yang menyokong Pengeluaran berorientasikan GMP. Konfigurasi yang berkenaan juga boleh dibekalkan dengan kualiti 3-A, CE dan ISO 9001 dan dokumentasi pematuhan.
Ia mengubah hala bahan dari satu salur masuk ke dua alur keluar yang boleh dipilih, membolehkan pertukaran automatik antara yang berbeza laluan penghantaran atau pemprosesan.
Sanitary Y-Type Divert Valve Untuk Serbuk Pukal Kering sesuai untuk serbuk, butiran, pelet dan lain-lain yang mengalir bebas bahan pukal kering. Konfigurasi tahan haus tersedia untuk produk yang melelas.
ya. Penggerak pneumatik membolehkan injap disepadukan dengan PLC dan sistem kawalan proses automatik lain.
Keluli tahan karat SS316L biasanya lebih disukai untuk komponen hubungan produk dalam aplikasi farmaseutikal yang bersih.
ya. Konfigurasi serasi CIP/SIP tersedia mengikut proses dan keperluan kebersihan.
Bahan pengedap PTFE, EPDM, Silikon dan FKM yang mematuhi FDA boleh dipilih mengikut produk dan operasi syarat.
