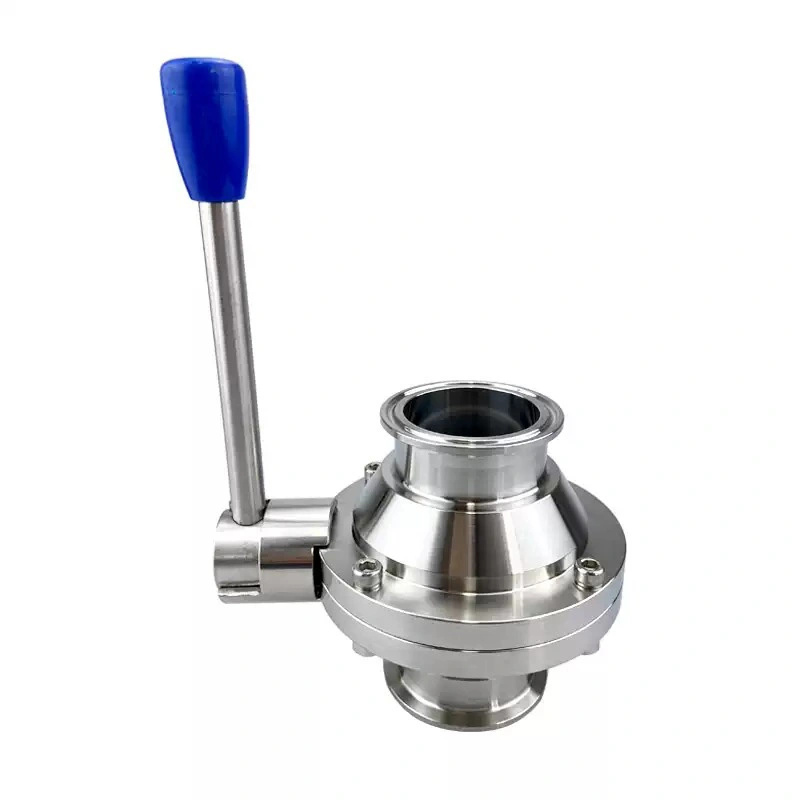

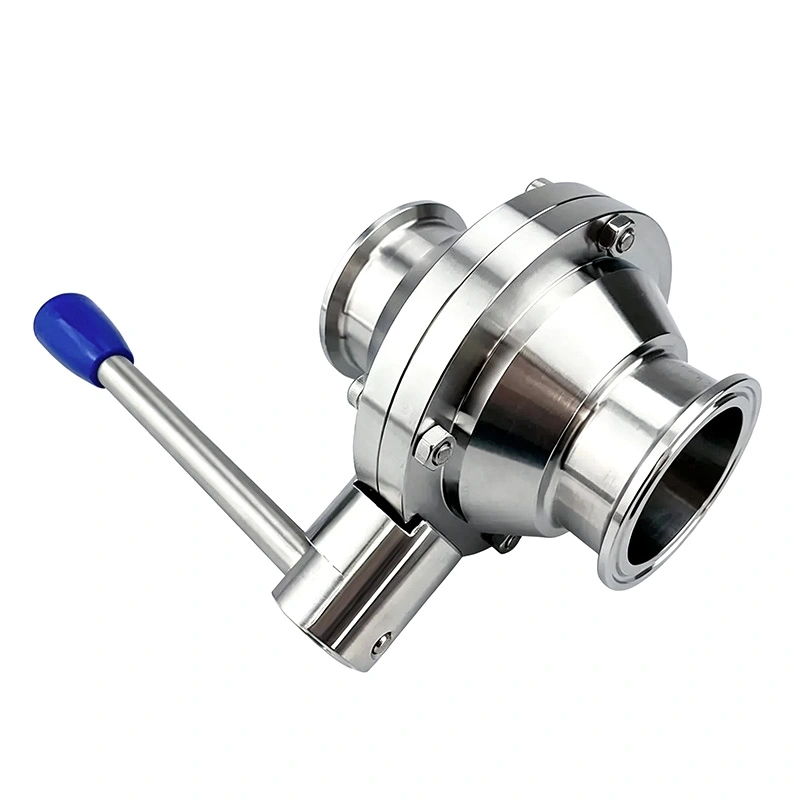

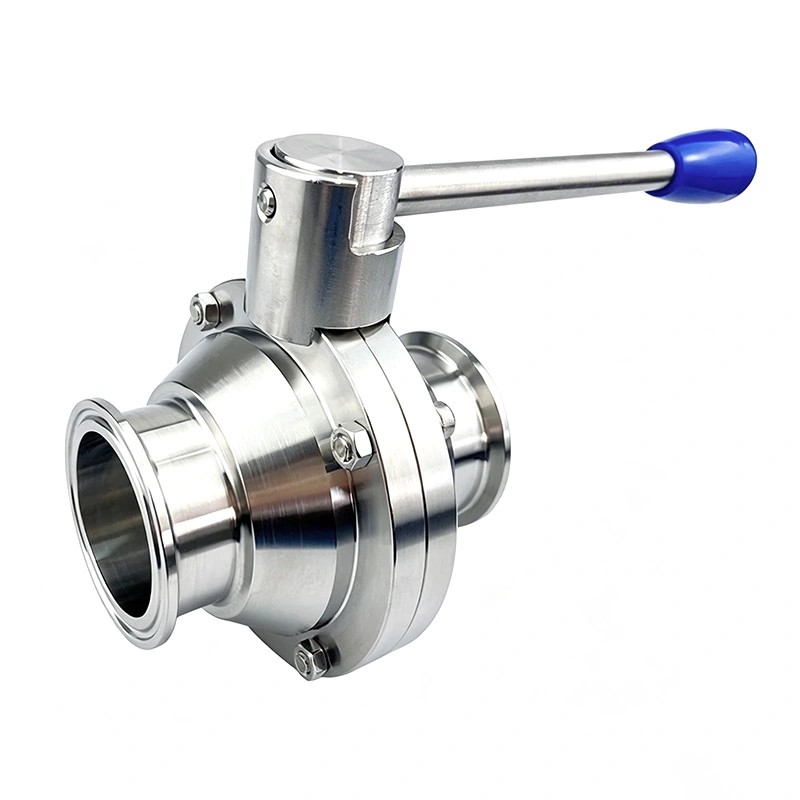

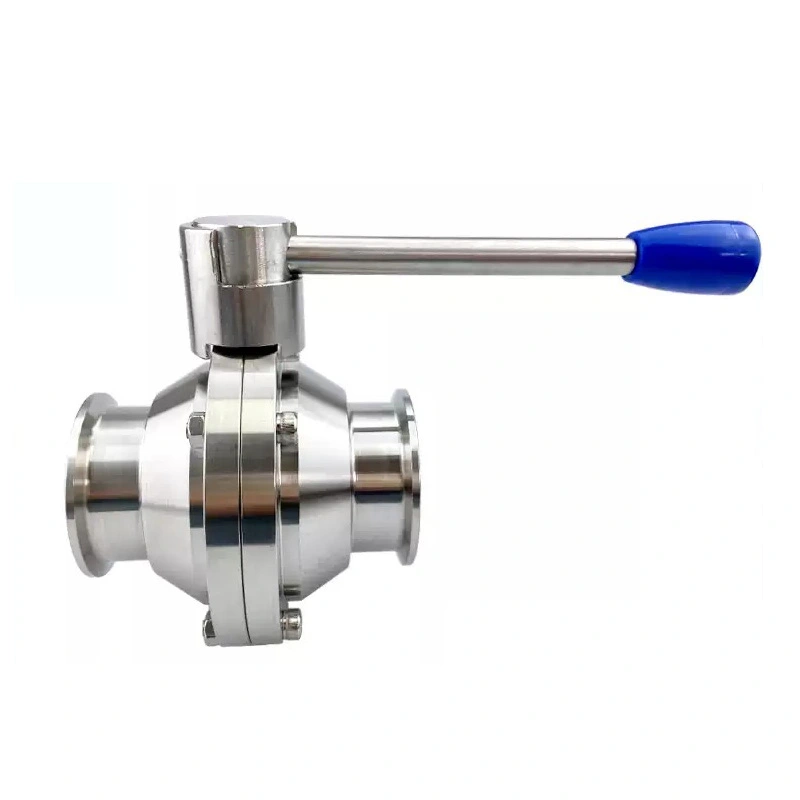

Injap Bola Jenis Rama-rama Sanitari

Injap Bola Jenis Rama-rama Sanitary tersedia dengan konfigurasi pengendalian manual dan automatik. Ia tahan karat pembinaan keluli dan laluan aliran kebersihan menjadikannya sesuai untuk makanan dan minuman, tenusu, farmaseutikal, bioteknologi, kosmetik, dan sistem pemprosesan kimia halus yang serasi.

Peraturan Aliran

1. Pembukaan Aliran Boleh Laras

Bola jenis rama-rama dalaman mengubah kawasan aliran berkesan apabila injap berputar. Ini membolehkan pengendali untuk laraskan aliran proses antara kedudukan terbuka sepenuhnya dan tertutup sepenuhnya mengikut keperluan pengeluaran.

2. Kawalan Cecair Likat

Laluan aliran yang agak terbuka sesuai untuk produk kelikatan yang lebih tinggi di mana sekatan aliran yang berlebihan boleh menjejaskan prestasi pemindahan. Aplikasi biasa termasuk produk tenusu, makanan cair, formulasi kosmetik, dan cecair proses yang serasi.

3. Cecair Mengandungi Zarah

Injap Bola Jenis Rama-rama Sanitari boleh digunakan untuk media cecair tertentu yang mengandungi zarah terampai atau lembut. Saiz zarah, kepekatan, kelikatan, suhu, dan kadar aliran hendaklah disahkan sebelum memilih injap untuk proses tertentu.

Operasi Manual

1. Pemegang 12-Kedudukan

Pemegang 12 kedudukan menyediakan kira-kira 15° kenaikan pelarasan, membolehkan pengendali memilih boleh diulang kedudukan aliran pertengahan. Ia sesuai untuk proses yang memerlukan pelarasan aliran manual yang lebih halus.

2. Pemegang Tarik 4-Kedudukan

Pemegang tarik 4 kedudukan menyediakan beberapa kedudukan operasi yang ditetapkan untuk pelarasan manual yang mudah. Ia adalah sesuai apabila proses menggunakan tetapan aliran yang telah ditetapkan dan bukannya peraturan berterusan.

3. Mengendalikan Pemilihan

Konfigurasi pemegang hendaklah dipilih mengikut ketepatan pelarasan yang diperlukan. Versi 12 kedudukan ialah sesuai untuk peraturan manual yang lebih halus, manakala versi 4-kedudukan sesuai untuk tetapan aliran yang lebih mudah.

Operasi Pneumatik dan Elektrik

1. Penggerak Pneumatik

Penggerak pneumatik menukar pergerakan udara termampat kepada kira-kira 90° pergerakan berputar, membolehkan injap pantas kedudukan. Ia sesuai untuk barisan pengeluaran yang dilengkapi dengan sistem kawalan pneumatik.

2. Penggerak Elektrik

Penggerakan elektrik boleh dipilih apabila proses memerlukan kedudukan injap dikawal elektrik atau apabila udara termampat tidak tersedia.

3. Kawalan Automatik

Injap yang digerakkan boleh disepadukan dengan PLC dan sistem kawalan lain, membolehkan kedudukan injap berfungsi bersama dengan pam, tangki, peralatan pengisian dan mesin proses lain.

Struktur Aliran Dalaman

1. Bola Jenis Rama-rama

Bola dalaman dibentuk khas untuk menyediakan pembukaan aliran terkawal semasa putaran. Ini membolehkan injap untuk melakukan pelarasan aliran sebagai tambahan kepada penutupan saluran paip.

2. Sekatan Aliran Dikurangkan

Apabila injap menghampiri kedudukan terbuka sepenuhnya, laluan aliran menyediakan laluan yang agak tidak terhalang untuk medium proses, membantu mengurangkan rintangan yang tidak perlu semasa pemindahan cecair.

3. Kawalan Aliran Pertengahan

Apabila bola berputar dari kedudukan terbuka sepenuhnya, kawasan aliran yang tersedia berkurangan. Ini menyediakan satu fungsi kawalan aliran perantaraan tanpa memerlukan injap pengawal selia yang berasingan.

Bahan dan Pengedap

1. Keluli Tahan Karat SUS304

SUS304 sesuai untuk aplikasi pemprosesan makanan, minuman, kosmetik dan kebersihan am yang serasi di mana rintangan kakisan standard memenuhi keperluan proses.

2. Keluli Tahan Karat SUS316L

SUS316L boleh dipilih untuk keadaan hubungan produk yang lebih menuntut di mana rintangan kakisan yang lebih tinggi dan lebih ketat keperluan bahan diperlukan.

3. Pemilihan Bahan Pengedap

Bahan pengedap hendaklah dipilih mengikut medium proses, suhu, bahan kimia pembersih, dan keadaan pensterilan. Pembeli harus menyediakan keadaan operasi sebenar apabila meminta yang sesuai konfigurasi.

Prinsip Operasi

1. Kedudukan Terbuka

Apabila laluan aliran dalaman diselaraskan dengan saluran paip, injap menyediakan kawasan aliran maksimum yang tersedia untuknya proses pemindahan media.

2. Kedudukan Kawal Selia

Apabila bola berputar ke kedudukan pertengahan, kawasan aliran sebahagiannya terhad. Kedudukan ini sudah biasa mengawal aliran proses mengikut keadaan pengeluaran yang diperlukan.

3. Kedudukan Tertutup

Apabila bola mencapai kedudukan tertutup, laluan aliran disekat dan struktur pengedap menyediakan penutupan antara bahagian hulu dan hilir.

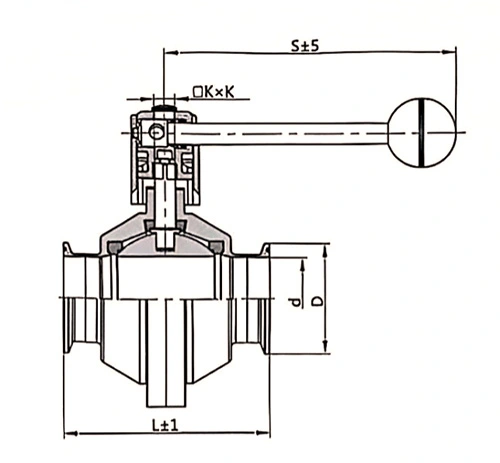

Spesifikasi Teknikal

Saiz yang Tersedia

Aplikasi

1. Makanan dan Tenusu

Injap Bola Jenis Rama-rama Sanitari boleh digunakan untuk pemindahan terkawal susu, yogurt, jus, sos, cecair bahan makanan, dan produk serasi lain yang memerlukan pelarasan aliran kebersihan.

2. Farmaseutikal dan Bioteknologi

Aplikasi biasa termasuk pemindahan cecair farmaseutikal, penyediaan penimbal, peralatan bioproses, ketulenan tinggi pengendalian cecair, dan paip proses kebersihan yang serasi.

3. Pengeluaran Kosmetik

Injap boleh digunakan untuk syampu, losyen, krim, dan formulasi kosmetik lain di mana kelikatan dan dikawal pemindahan cecair adalah pertimbangan proses yang penting.

4. Pemprosesan Kimia Halus

Untuk media kimia yang serasi, injap boleh digunakan pada pemindahan cecair dan sistem kawalan proses yang melibatkan bahan likat atau mengandungi zarah. Keserasian bahan dan meterai hendaklah dinilai mengikut komposisi kimia sebenar.

Panduan Pemilihan Pembeli

1. Sahkan Medium Proses

Berikan nama sederhana, kelikatan, kandungan zarah, kepekatan, dan suhu operasi kerana faktor ini secara langsung mempengaruhi pemilihan bahan injap dan pengedap.

2. Tentukan Kawalan Aliran yang Diperlukan

Jika injap digunakan terutamanya untuk pengasingan, konfigurasi operasi asas mungkin mencukupi. Jika aliran perantaraan pelarasan diperlukan, pemegang 12 kedudukan atau konfigurasi yang digerakkan harus dipertimbangkan.

3. Sahkan Dimensi Saluran Paip

Saiz injap dan dimensi sambungan hendaklah sepadan dengan sistem paip sanitari sedia ada. Sediakan yang diperlukan saiz nominal dan jenis sambungan apabila meminta sebut harga.

4. Sahkan Kaedah Pengendalian

Untuk pengendalian manual, nyatakan jenis pemegang yang diperlukan. Untuk aplikasi automatik, nyatakan pneumatik atau elektrik operasi dan menyediakan keadaan kawalan yang tersedia.

Pemeriksaan dan Penghantaran

1. Pemeriksaan Dimensi

Dimensi injap dan antara muka sambungan kebersihan diperiksa mengikut konfigurasi yang dinyatakan sebelum ini penghantaran.

2. Pemeriksaan Operasi

Konfigurasi manual dan digerakkan diperiksa untuk pergerakan dan kedudukan yang betul mengikut yang dipilih mekanisme operasi.

3. Perlindungan Permukaan

Badan keluli tahan karat dan hujung sambungan dilindungi semasa pengendalian dan pembungkusan untuk mengurangkan risiko calar, ubah bentuk, dan pencemaran semasa pengangkutan.

4. Pembungkusan Eksport

AVM menggunakan pembungkusan pelindung yang sesuai untuk pengangkutan antarabangsa. Sarung kertas dan kayu boleh diatur mengikut saiz injap, konfigurasi operasi dan keperluan penghantaran.

Soalan Lazim

1. Untuk Apa Injap Bola Jenis Rama-rama Sanitari Digunakan?

Ia digunakan untuk kedua-dua peraturan aliran dan penutupan dalam saluran paip proses kebersihan, terutamanya di mana aliran perantaraan pelarasan diperlukan.

2. Adakah Ia Sesuai untuk Cecair Likat?

ya. Injap direka untuk aplikasi yang melibatkan cecair likat, walaupun kesesuaian sebenar bergantung pada kelikatan, suhu, kadar alir, dan ciri-ciri medium tertentu.

3. Bolehkah Ia Mengendalikan Cecair Mengandungi Zarah?

Ia boleh dipertimbangkan untuk cecair yang mengandungi zarah yang serasi. Saiz zarah, kepekatan, kekerasan, dan proses syarat hendaklah disahkan sebelum pemilihan.

4. Apakah Perbezaan Antara Pemegang 12-Kedudukan dan 4-Kedudukan?

Pemegang 12 kedudukan menyediakan lebih kurang 15° kenaikan pelarasan untuk kedudukan aliran manual yang lebih halus. The Pemegang 4-kedudukan menyediakan beberapa kedudukan yang telah ditetapkan untuk operasi yang lebih mudah.

5. Bolehkah Injap Diautomatikkan?

ya. Pilihan penggerak pneumatik dan elektrik tersedia untuk penyepaduan dengan sistem proses automatik.

6. Apakah Maklumat Yang Diperlukan untuk Pemilihan Injap?

Sediakan saiz injap, medium proses, kelikatan, ciri zarah, suhu, tekanan, aliran yang diperlukan kadar, jenis sambungan dan kaedah pengendalian manual atau automatik pilihan.
