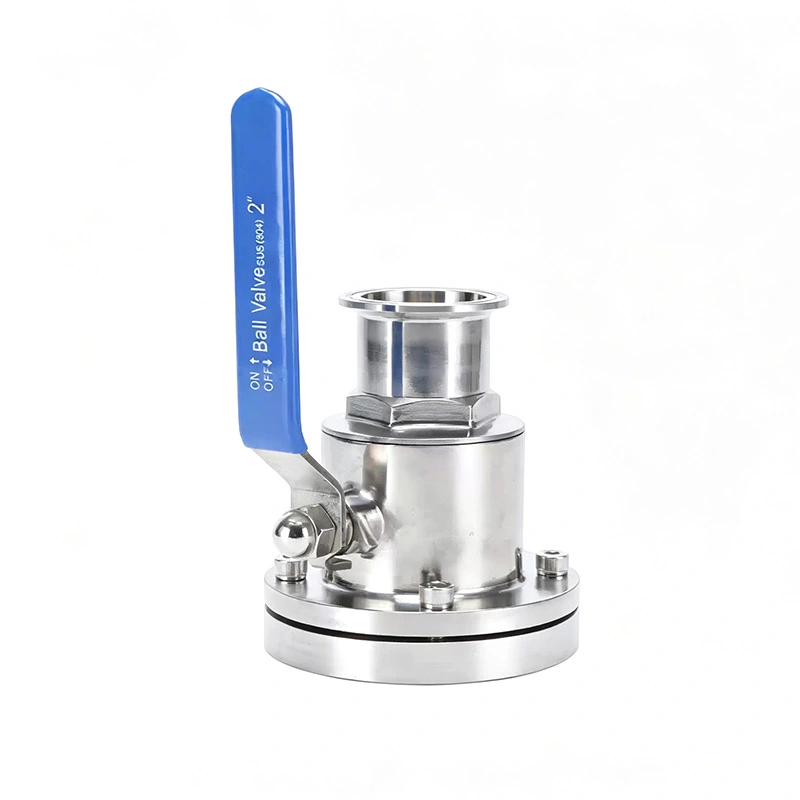

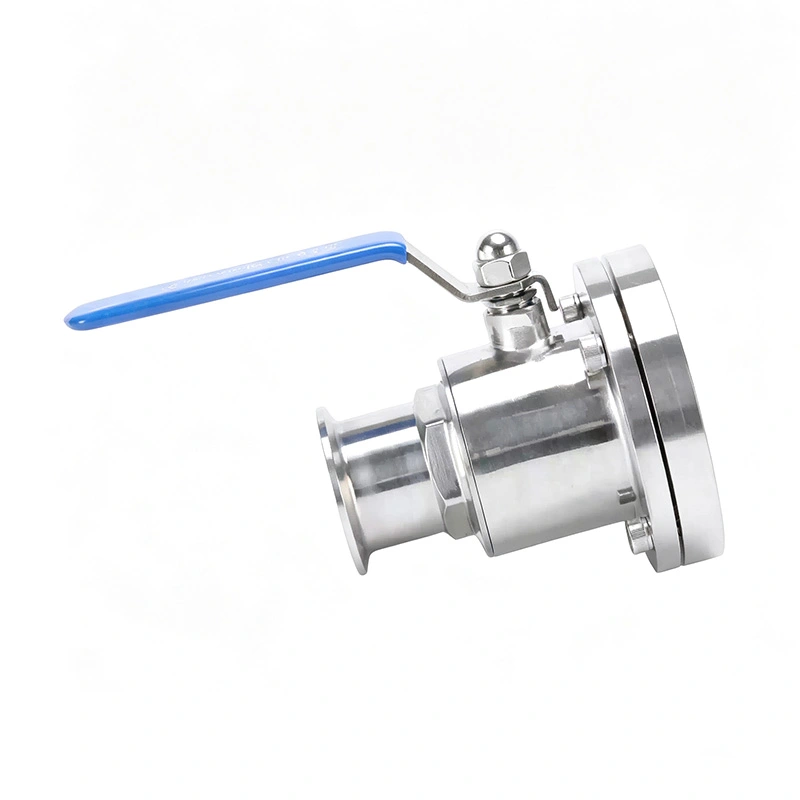

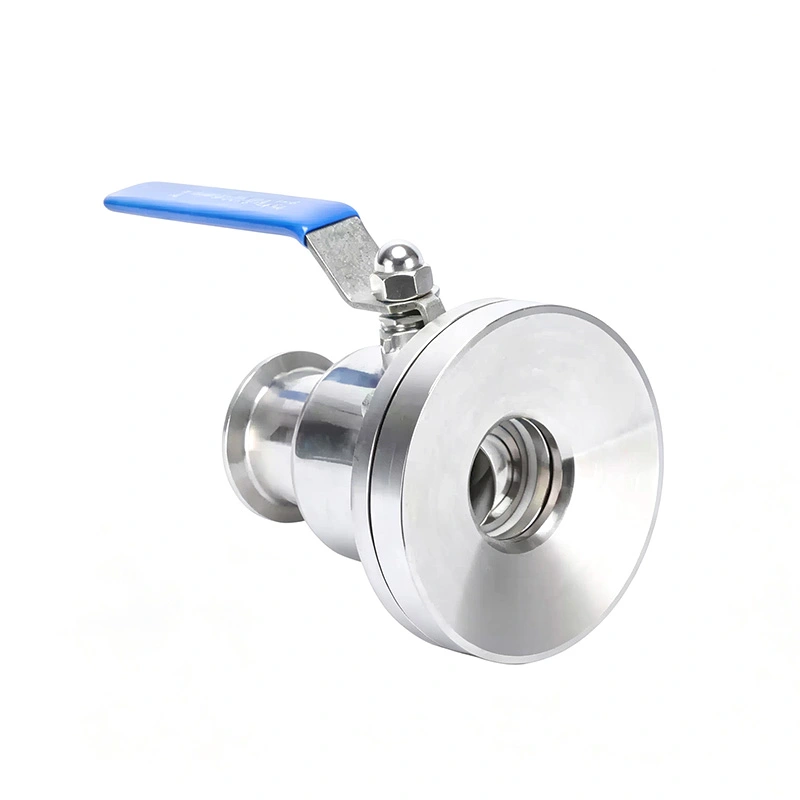

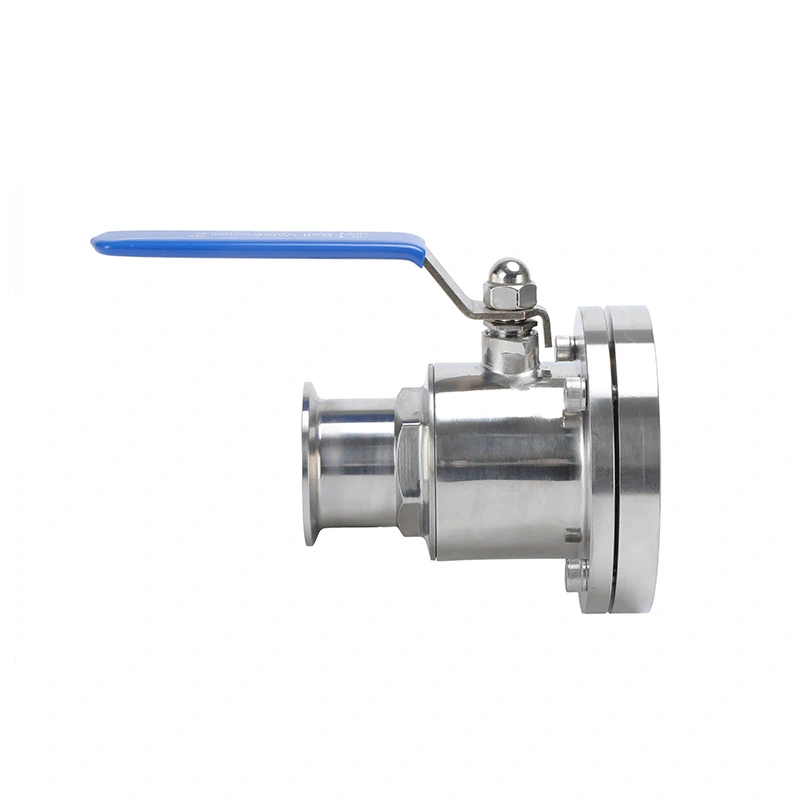

Injap Bebola Bawah Tangki Sanitari

Tidak seperti injap bola sebaris standard, konfigurasi bawah tangki direka bentuk di sekitar sambungan antara injap dan saluran keluar kapal. Laluan dalaman membantu mengurangkan penahanan produk di bahagian bawah tangki, menjadikan injap sesuai untuk proses di mana saliran lengkap, sisa rendah dan pembersihan mudah adalah penting.

Sanitary Tank Bottom Ball Valve tersedia dengan operasi manual atau penggerak pneumatik dan boleh digunakan dalam farmaseutikal, bioteknologi, makanan, minuman, tenusu, kosmetik dan sistem pemprosesan kimia halus yang serasi.

Pemasangan Bawah Tangki

1. Sambungan Terus ke Outlet Kapal

Injap dipasang di alur keluar terendah tangki atau kapal proses, menyediakan laluan aliran terus dari kapal ke dalam saluran paip hiliran. Konfigurasi ini sesuai untuk pelepasan produk, penyaliran tangki, pemindahan dan pertukaran proses.

2. Pengekalan Produk Mengurangkan

Struktur injap direka untuk meminimumkan rongga yang tidak diperlukan dan pengumpulan produk di sekitar alur keluar tangki. Ini amat penting untuk produk bernilai tinggi di mana bahan sisa boleh menyebabkan kehilangan atau peningkatan produk keperluan pembersihan.

3. Sesuai untuk Peralatan Proses Berbeza

Injap Bola Bawah Tangki Sanitari boleh digunakan pada tangki simpanan, tangki pencampur, reaktor, bekas penapaian, dan kapal proses kebersihan lain di mana pelepasan dan pengasingan bawah diperlukan.

Saliran dan Pemulihan Produk

1. Laluan Aliran Lubang Penuh

Bola lubang penuh menyediakan kawasan aliran dalaman yang besar apabila dibuka sepenuhnya. Ini membolehkan media proses bergerak dari alur keluar tangki dengan sekatan aliran yang agak rendah.

2. Pengosongan Tangki yang Cekap

Konfigurasi yang dipasang di bawah menyokong saliran berbantukan graviti dan pemindahan produk. Ia sesuai untuk aplikasi di mana baki isipadu cecair di dalam vesel perlu diminimumkan semasa pelepasan.

3. Mengurangkan Penahanan Produk

Dengan mengurangkan ruang mati yang tidak diperlukan di sekeliling saluran keluar dan saluran injap, reka bentuk membantu mengurangkan sisa produk selepas toskan. Ini boleh meningkatkan pemulihan produk dan memudahkan prosedur pembersihan seterusnya.

Struktur Pengedap

1. Pampasan Pengedap Automatik

Injap menggabungkan mekanisme pampasan pengedap automatik untuk mengekalkan sentuhan pengedap sebagai keadaan operasi berubah. Ini membantu mengimbangi kehausan pengedap biasa dan menyokong prestasi penutupan yang konsisten.

2. Tutup Ketat Gelembung

Apabila Injap Bola Bawah Tangki Sanitari ditutup, sistem pengedap mengasingkan tangki dari hilir saluran paip. Pemilihan bahan dan tekanan yang betul diperlukan mengikut keadaan proses sebenar.

3. Tork Operasi Rendah

Struktur dalaman direka untuk mengurangkan tork yang diperlukan untuk memutar bola, membolehkan operasi manual yang lebih mudah dan mengurangkan keperluan penggerak untuk konfigurasi automatik.

Pembersihan Kebersihan

1. Permukaan Dalaman Licin

Permukaan sentuhan produk adalah siap dengan ketepatan untuk mengurangkan kawasan di mana sisa produk boleh terkumpul. Standard kemasan permukaan ialah Ra ≤0.8 μm, dengan Ra ≤0.4 μm tersedia sebagai pilihan.

2. Keserasian CIP

Injap boleh dimasukkan ke dalam sistem Bersih-di-Tempat, membenarkan cecair pembersih melalui garisan proses tanpa memerlukan pembongkaran rutin injap.

3. Keserasian SIP

Untuk proses yang memerlukan pensterilan, injap boleh dikonfigurasikan untuk aplikasi Sterilkan-di-Tempat mengikut bahan pengedap yang dipilih dan suhu operasi.

Pemilihan Bahan dan Kedap

1. Badan Keluli Tahan Karat

Injap boleh didapati dalam keluli tahan karat SS304 dan SS316L. SS316L amat sesuai untuk menuntut aplikasi hubungan produk yang memerlukan rintangan kakisan yang lebih tinggi.

2. Pengedap Kenalan Produk

Bahan pengedap yang tersedia termasuk PTFE, EPDM dan Silikon. Bahan yang sesuai hendaklah dipilih mengikut kepada komposisi produk, agen pembersih, suhu dan keadaan operasi.

3. Pilihan Kemasan Permukaan

Kemasan permukaan standard ialah Ra ≤0.8 μm, manakala kemasan Ra ≤0.4 μm pilihan tersedia untuk aplikasi dengan keperluan permukaan yang lebih ketat.

Operasi Manual dan Pneumatik

1. Operasi Manual

Konfigurasi manual menyediakan kawalan terus di saluran keluar tangki dan sesuai untuk sistem proses di mana injap operasi dilakukan oleh operator.

2. Penggerak Pneumatik

Penggerak pneumatik menyediakan pembukaan dan penutupan jauh untuk peralatan proses automatik. Ia sesuai untuk talian pengeluaran di mana alur keluar tangki perlu beroperasi mengikut urutan proses yang diprogramkan.

3. Pelepasan Tangki Automatik

Konfigurasi pneumatik boleh disepadukan dengan sistem berasaskan PLC untuk menyelaraskan pelepasan tangki dengan pam, pengisian peralatan, saluran paip pemindahan, dan peralatan proses lain.

Aliran dan Prinsip Operasi

1. Kedudukan Terbuka

Apabila lubang bebola dijajarkan dengan saluran paip, injap membuka laluan aliran utama dan membolehkan produk untuk pelepasan dari tangki.

2. Kedudukan Tertutup

Apabila bola berputar 90° dari kedudukan terbuka, bahagian pepejal menghalang laluan aliran dan mengasingkan tangki daripada sistem hiliran.

3. Kedudukan Pelepasan Tangki

Semasa pelepasan, alur keluar bawah membenarkan produk bergerak terus ke arah saluran paip hiliran. Yang penuh-bore laluan membantu mengurangkan sekatan aliran dan menyokong pemindahan yang cekap.

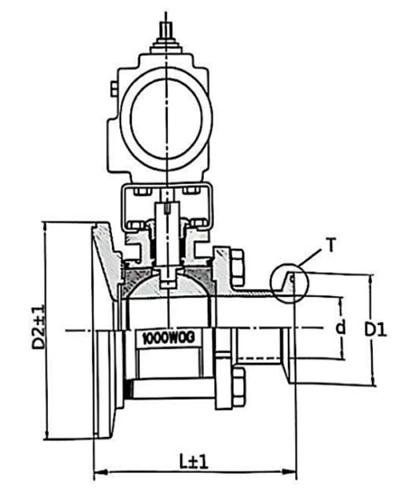

Spesifikasi Teknikal

Saiz yang Tersedia

Aplikasi

1. Pemprosesan Farmaseutikal

Injap Bebola Bawah Tangki Sanitari boleh digunakan di alur keluar bawah tangki penyimpanan dan proses farmaseutikal untuk pelepasan produk terkawal, pemindahan cecair dan operasi pembersihan.

2. Bioteknologi dan Penapaian

Ia sesuai untuk bekas penapaian, tangki bioproses, dan sistem pengendalian cecair di mana saliran dan saliran yang cekap syarat proses kebersihan diperlukan.

3. Pemprosesan Makanan dan Minuman

Aplikasi termasuk susu, minuman, bahan makanan cecair, sos dan produk serasi lain yang disimpan atau diproses dalam tangki kebersihan.

4. Pengeluaran Tenusu

Konfigurasi yang dipasang di bawah sesuai untuk susu, yogurt, krim, dan peralatan pemprosesan tenusu lain di mana pemulihan produk dan kebolehbersih adalah penting.

5. Pembuatan Kosmetik

Injap boleh digunakan untuk tangki yang mengandungi syampu, losyen, krim, dan formulasi kosmetik cecair atau likat lain.

6. Pemprosesan Kimia Halus

Untuk media kimia yang serasi, injap boleh digunakan untuk memproses tangki, reaktor dan bekas penyimpanan. Bahan dan keserasian pengedap hendaklah disahkan berdasarkan komposisi kimia sebenar.

Pemilihan Pemasangan

1. Kedudukan Saluran Keluar Tangki

Injap hendaklah dipasang di alur keluar praktikal terendah kapal apabila saliran maksimum diperlukan. The geometri saluran keluar vesel perlu dipertimbangkan bersama-sama dengan dimensi injap.

2. Sambungan Saluran Paip

Tri-Clamp, dikimpal, bebibir, dan konfigurasi berulir tersedia. Sambungan harus sepadan dengan tangki sedia ada saluran keluar dan paip kebersihan hiliran.

3. Keadaan Operasi

Sebelum pemilihan, pembeli harus menyediakan medium proses, suhu kerja, tekanan kerja, aliran yang diperlukan kadar, keadaan pembersihan, dan kekerapan operasi untuk menentukan konfigurasi injap yang sesuai.

Pemeriksaan dan Penghantaran

1. Pemeriksaan Dimensi

Dimensi injap dan antara muka sambungan disemak mengikut saiz dan konfigurasi yang ditetapkan sebelum ini penghantaran.

2. Pemeriksaan Pengedap

Sistem pengedap diperiksa untuk mengesahkan penutupan injap dan prestasi kebocoran yang betul mengikut ujian yang berkenaan keperluan.

3. Pemeriksaan Operasi

Konfigurasi manual dan pneumatik diperiksa untuk pergerakan pembukaan, penutupan dan penggerak yang betul sebelum penghantaran.

4. Pembungkusan Eksport

AVM menggunakan pembungkusan pelindung yang sesuai untuk pengangkutan antarabangsa. Kes kertas dan kayu boleh digunakan mengikut kepada konfigurasi injap dan keperluan penghantaran untuk melindungi badan keluli tahan karat, hujung sambungan, dan komponen pneumatik.

Soalan Lazim

1. Di manakah injap bola bawah tangki dipasang?

Ia dipasang di alur keluar bawah tangki kebersihan, reaktor, bekas pencampur, bekas penapaian, dan seumpamanya. peralatan proses.

2. Apakah kelebihan utama memasang injap di bahagian bawah tangki?

Konfigurasi menyediakan laluan pelepasan terus dari kapal dan membantu mengurangkan sisa produk di sekitar saluran keluar, menyokong saliran yang cekap dan pemulihan produk.

3. Adakah injap sesuai untuk produk likat?

Ia boleh digunakan untuk produk likat yang serasi, tetapi saiz injap sebenar harus dipilih mengikut kelikatan, kadar aliran, suhu dan tekanan.

4. Bolehkah injap dikendalikan secara pneumatik?

ya. Penggerak pneumatik tersedia untuk pelepasan tangki automatik dan kawalan proses jauh.

5. Apakah bahan yang ada?

Badan injap tersedia dalam keluli tahan karat SS304 atau SS316L, dengan pilihan pengedap PTFE, EPDM dan Silikon.

6. Apakah maklumat yang perlu disediakan semasa meminta sebut harga?

Pembeli harus menyediakan saiz alur keluar tangki, medium proses, suhu, tekanan, kadar aliran, jenis sambungan, bahan pengedap yang diperlukan, dan sama ada operasi manual atau pneumatik diperlukan.
