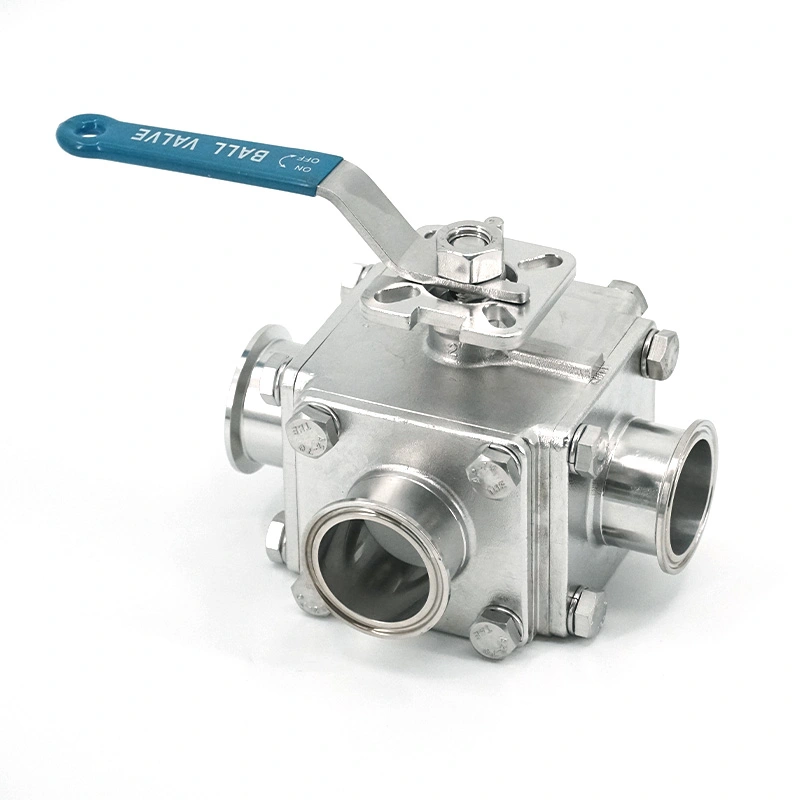

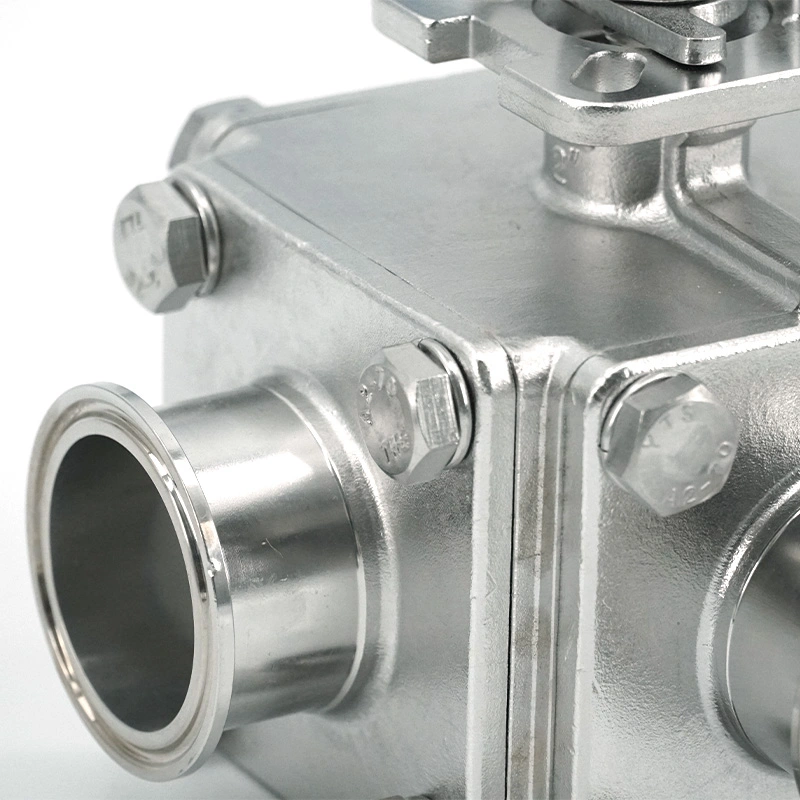

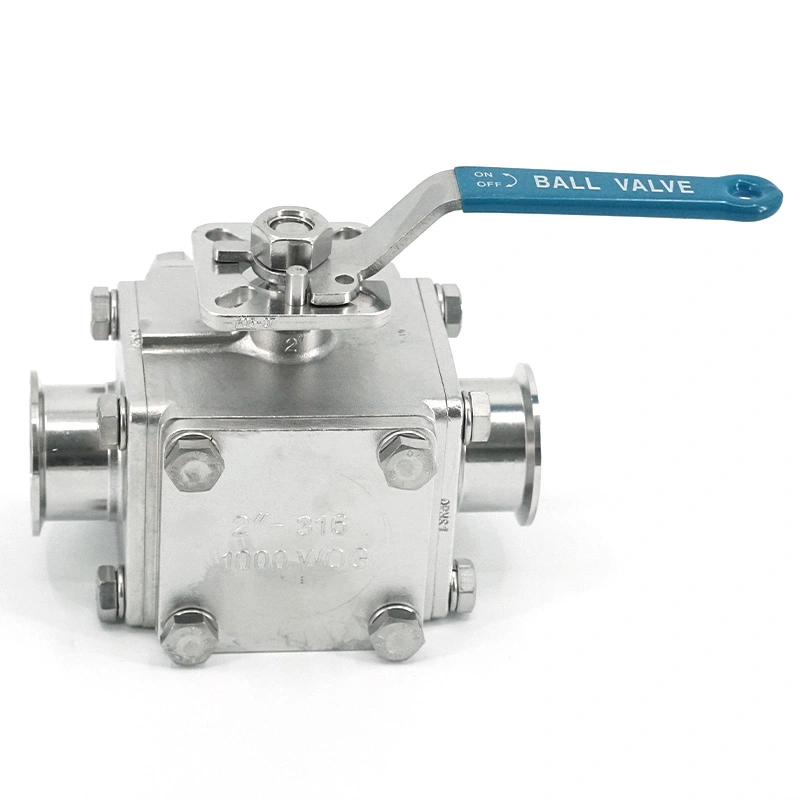

Injap Bebola Tiga Hala Dataran Pneumatik Sanitari

Tersedia dengan konfigurasi bola L-Port dan T-Port, Sanitary Pneumatic Square Three-Way Ball Valve boleh menampung keperluan penghalaan aliran yang berbeza. Badan keluli tahan karat, permukaan basah yang digilap, struktur tempat duduk yang diminimumkan rongga, dan operasi suku pusingan pneumatik menjadikannya sesuai untuk farmaseutikal, bioteknologi, makanan, minuman, tenusu, kosmetik dan sistem pemprosesan kebersihan yang lain.

Konfigurasi Port Aliran

1. Aliran L-Pelabuhan

Bola L-Port menghubungkan dua port sambil mengasingkan port ketiga. Ia sesuai apabila satu aliran proses perlu bertukar antara dua saluran paip yang berbeza, seperti memilih antara dua tangki, laluan pemindahan atau alur keluar proses.

2. Aliran T-Pelabuhan

Bola T-Port menyediakan komunikasi yang lebih fleksibel antara tiga port injap. Bergantung pada kedudukan bola, saluran paip yang berbeza boleh disambungkan atau diasingkan, menjadikannya sesuai untuk pengedaran, pemindahan dan penghalaan proses berbilang arah.

3. Pemilihan Pelabuhan

Konfigurasi L-Port atau T-Port hendaklah dipilih mengikut susunan saluran paip sebenar dan diperlukan bertukar kedudukan. Untuk sistem yang kompleks, pembeli boleh menyediakan gambar rajah aliran proses supaya AVM boleh mengesahkan yang diperlukan laluan aliran sebelum pengeluaran.

Operasi pneumatik

1. Operasi 90°

Penggerak pneumatik memutar batang injap melalui 90° untuk menukar kedudukan bola dan mengalihkan proses media. Mekanisme suku pusingan ini menyediakan pertukaran terus antara laluan aliran yang telah ditetapkan.

2. Penggerak Bertindak Berganda

Konfigurasi dua tindakan menggunakan udara termampat untuk kedua-dua pergerakan membuka dan menutup. Ia sesuai untuk sistem automatik di mana kawalan pneumatik diperlukan dalam kedua-dua arah.

3. Penggerak Spring-Return

Konfigurasi spring-return menggunakan udara termampat untuk satu arah dan daya spring untuk pergerakan yang bertentangan. Ia boleh dipilih apabila proses memerlukan kedudukan lalai yang ditetapkan selepas kehilangan bekalan udara.

4. Integrasi Sistem Kawalan

Penggerak pneumatik boleh digabungkan dengan injap solenoid, kotak suis had, penentu kedudukan, dan penapis udara pengawal selia. Komponen ini membolehkan injap disepadukan dengan PLC atau sistem kawalan proses lain untuk jarak jauh bertukar.

Reka Bentuk Dalaman yang Bersih

1. Pengekalan Produk Mengurangkan

Struktur dalaman direka untuk mengurangkan rongga yang tidak perlu di sekeliling bola dan tempat duduk. Ini membantu mengehadkan pengekalan proses-media semasa penukaran aliran dan menyokong operasi kebersihan di mana produk ditukar dengan kerap.

2. Tempat Duduk Penuh Rongga

Reka bentuk tempat duduk yang dipenuhi rongga mengurangkan ruang yang tersedia di sekitar kawasan pengedap di mana sisa proses boleh terkumpul. Pembinaan ini menyokong pembersihan yang lebih mudah dan membantu mengurangkan potensi titik pencemaran.

3. Permukaan Basah Digilap

Kemasan permukaan dalaman standard ialah Ra ≤0.8 μm, dengan kemasan elektropolish Ra ≤0.4 μm pilihan. Makin licin permukaan boleh mengurangkan lekatan produk dan memudahkan pembersihan kawasan sentuhan produk.

4. CIP dan SIP

Sanitary Pneumatic Square Three-Way Ball Valve direka untuk penyepaduan ke dalam sistem CIP dan SIP yang sesuai, membenarkan prosedur pembersihan dan pensterilan dijalankan semasa injap masih dipasang. CIP sebenar dan keadaan SIP hendaklah diperiksa terhadap tempat duduk yang dipilih dan bahan pengedap.

Bahan dan Seal

1. SUS304 dan SUS316L

AVM menyediakan konfigurasi keluli tahan karat SUS304 dan SUS316L. SUS316L boleh dipilih untuk aplikasi yang memerlukan rintangan kakisan yang lebih tinggi atau keadaan hubungan produk yang lebih menuntut.

2. Tempat duduk PTFE

PTFE menyediakan pengedap yang boleh dipercayai dan rintangan kimia untuk banyak aplikasi proses kebersihan yang serasi. Ianya kesesuaian hendaklah disahkan mengikut medium proses, agen pembersih, dan suhu operasi.

3. EPDM dan Pengedap Silikon

EPDM dan silikon boleh dipilih untuk aplikasi pemprosesan sanitari yang serasi mengikut medium proses, suhu, keperluan pembersihan, dan keadaan pensterilan.

4. Mohor FKM

FKM tersedia untuk aplikasi yang memerlukan ketahanan yang sesuai terhadap bahan kimia dan keadaan operasi tertentu. Keserasian perlu disahkan sebelum pemilihan.

Pengedap dan Penukaran

1. Pengasingan Laluan Aliran

Bola bermesin ketepatan dan struktur tempat duduk yang bersih menyediakan pengedap antara laluan aliran terpilih, membantu mencegah komunikasi yang tidak diingini antara pelabuhan terpencil.

2. Pampasan Tempat Duduk

Struktur pengedap elastik membolehkan tempat duduk untuk menampung perubahan biasa dalam keadaan operasi, membantu mengekalkan sentuhan antara bola dan tempat duduk semasa penukaran berulang.

3. Kilas Kendalian

Bola dan tempat duduk bermesin ketepatan direka untuk putaran lancar dengan tork operasi terkawal, membolehkan penggerak pneumatik untuk mengendalikan injap dengan cekap.

4. Penukaran Berulang

Mekanisme pengendalian 90° sesuai untuk sistem proses di mana laluan aliran perlu ditukar berulang kali semasa pengeluaran, pemindahan, pembersihan, atau penukaran produk.

Spesifikasi Teknikal

Saiz dan Dimensi

AVM menyediakan konfigurasi tiga hala ini daripada 1/2" hingga 4", sepadan dengan lebih kurang DN15–DN100. sebenarnya dimensi sambungan bergantung pada saiz injap yang dipilih dan konfigurasi sambungan kebersihan.

Pilihan Sambungan

1. Pengapit Tiga

Sambungan Tri-Clamp sesuai untuk sistem proses kebersihan yang memudahkan pemasangan, penyingkiran dan pemeriksaan diperlukan. Mereka biasanya digunakan dalam makanan, minuman, tenusu, farmaseutikal, dan bioteknologi peralatan.

2. Kimpalan Punggung

Sambungan dikimpal punggung menyediakan sambungan kekal antara injap dan saluran paip proses. Konfigurasi ini ialah sesuai di mana kesinambungan saluran paip yang bersih dan sambungan boleh tanggal yang dikurangkan diperlukan.

3. Berbenang

Versi berulir menyediakan kaedah sambungan alternatif untuk sistem paip kebersihan yang serasi. Yang berkenaan standard benang hendaklah disahkan mengikut pemasangan sedia ada.

4. Bebibir

Versi bebibir boleh digunakan di mana injap perlu bersambung dengan peralatan yang serasi atau sistem paip menggunakan sambungan terkunci. Piawaian dimensi dan bebibir perlu disahkan sebelum membuat pesanan.

Aplikasi

1. Pemprosesan Farmaseutikal

Sanitary Pneumatic Square Three-Way Ball Valve boleh digunakan dalam sistem farmaseutikal yang serasi untuk suntikan pengeluaran, pembuatan vaksin, penyediaan penimbal, sistem air tulen, sistem WFI, pemindahan cecair steril, dan talian proses CIP/SIP.

2. Bioteknologi

Aplikasi biasa termasuk kultur sel, penapaian, pengeluaran biofarmaseutikal, pemindahan cecair steril, dan gelincir proses di mana penukaran laluan aliran automatik diperlukan.

3. Makanan dan Minuman

Aplikasi termasuk pemprosesan tenusu, pengeluaran susu dan yogurt, pemprosesan jus buah-buahan, sistem pembuatan bir, minuman pengisian, dan pemindahan makanan cecair di mana penghalaan aliran bersih diperlukan.

4. Kosmetik

Injap boleh digunakan pada syampu, losyen, krim, pemindahan bahan kosmetik, dan cecair serasi lain sistem pemprosesan yang memerlukan pengagihan saluran paip terkawal.

Panduan Pemilihan Pembeli

1. Sahkan Laluan Aliran Yang Diperlukan

Titik pemilihan pertama ialah sama ada sistem memerlukan lencongan L-Port atau aliran berbilang arah T-Port. The keadaan sambungan dan pengasingan yang diperlukan hendaklah disahkan sebelum membuat pesanan.

2. Sahkan Medium Proses

Medium proses hendaklah disediakan semasa memilih badan injap dan bahan tempat duduk. Ini amat penting untuk sistem yang melibatkan bahan kimia pembersih, media menghakis atau cecair ketulenan tinggi.

3. Sahkan Tekanan dan Suhu

Tekanan operasi sebenar, suhu proses, suhu CIP, dan keadaan SIP hendaklah disediakan supaya konfigurasi injap yang dipilih boleh disemak terhadap had operasi yang berkenaan.

4. Sahkan Keperluan Pneumatik

Pembeli harus menyatakan jenis penggerak pilihan, tekanan udara yang tersedia, kedudukan injap lalai dan diperlukan aksesori kawalan apabila injap akan disambungkan kepada sistem proses automatik.

5. Sahkan Standard Sambungan

Sambungan saluran paip sedia ada harus dikenal pasti sebagai Tri-Clamp, Butt Weld, Threaded, Flanged, DIN, ISO, SMS, IDF, atau standard lain yang berkenaan untuk mengelakkan masalah pemasangan.

Pemeriksaan dan Penghantaran Kualiti

1. Pengesahan Laluan Aliran

Untuk injap tiga hala, AVM mengesahkan konfigurasi bola sebenar dan kedudukan bertukar untuk memastikan L-Port atau Laluan aliran T-Port sepadan dengan susunan injap yang ditentukan.

2. Pengujian Fungsi Pneumatik

Penggerak dan injap yang dipasang diperiksa untuk pergerakan 90° yang betul, tindak balas pensuisan dan keadaan operasi sebelum penghantaran.

3. Pengedap dan Pemeriksaan Permukaan

Injap menjalani pemeriksaan kebocoran dan pengedap yang sesuai, manakala permukaan keluli tahan karat dan sambungan kebersihan hujung diperiksa untuk pemesinan atau kecacatan permukaan.

4. Pembungkusan untuk Penghantaran Antarabangsa

Sebelum pembungkusan, hujung sambungan kebersihan dilindungi daripada pencemaran dan kesan. Penggerak pneumatik dan komponen terdedah menerima perlindungan tambahan, dan injap lengkap diamankan mengikut yang dipilih kaedah pengangkutan.

Soalan Lazim

1. Untuk Apa Injap Bola Tiga Hala Digunakan?

Ia digunakan untuk mengubah hala, mengedar atau mengasingkan media proses antara tiga saluran paip yang disambungkan. Tiga-pelabuhan struktur menjadikannya sesuai untuk sistem proses yang memerlukan berbilang laluan aliran.

2. Apakah Perbezaan Antara L-Port dan T-Port?

Konfigurasi L-Port menghubungkan dua port sambil mengasingkan port ketiga, menjadikannya sesuai untuk lencongan dua laluan. The Konfigurasi T-Port menyediakan komunikasi yang lebih fleksibel antara tiga port untuk pengedaran dan berbilang arah penghalaan.

3. Adakah Ia Serasi dengan CIP dan SIP?

Sanitary Pneumatic Square Three-Way Ball Valve direka untuk penyepaduan ke dalam sistem CIP dan SIP yang sesuai. The keadaan pembersihan dan pensterilan sebenar mesti diperiksa terhadap bahan tempat duduk dan pengedap yang dipilih.

4. Apakah Tekanan Operasi Maksimum?

Spesifikasi yang dibekalkan menyenaraikan tekanan operasi sehingga 5 bar, dengan tekanan sebenar yang dibenarkan bergantung pada saiz dan konfigurasi injap.

5. Apakah Suhu Operasi?

Spesifikasi yang dibekalkan memberikan julat operasi dari -20°C hingga +180°C, bergantung pada bahan tempat duduk yang dipilih.

6. Bolehkah Ia Disambungkan kepada PLC?

ya. Injap solenoid, kotak suis had, penentu kedudukan dan aksesori kawalan lain boleh dikonfigurasikan untuknya penyepaduan dengan sistem kawalan proses automatik.

7. Bagaimana untuk Memilih SUS304 atau SUS316L?

Pemilihan bergantung terutamanya pada medium proses, keadaan kakisan, keperluan kebersihan, dan hubungan produk keperluan. SUS316L biasanya dipilih untuk aplikasi kebersihan dan karat yang lebih menuntut.

8. Apakah Maklumat Yang Diperlukan untuk Sebutharga?

Sediakan saiz injap, keperluan L-Port atau T-Port, medium proses, tekanan operasi, suhu, sambungan standard, jenis penggerak, tekanan udara yang tersedia, dan aksesori kawalan yang diperlukan. Gambar rajah paip disyorkan apabila berbilang kedudukan pensuisan terlibat.
