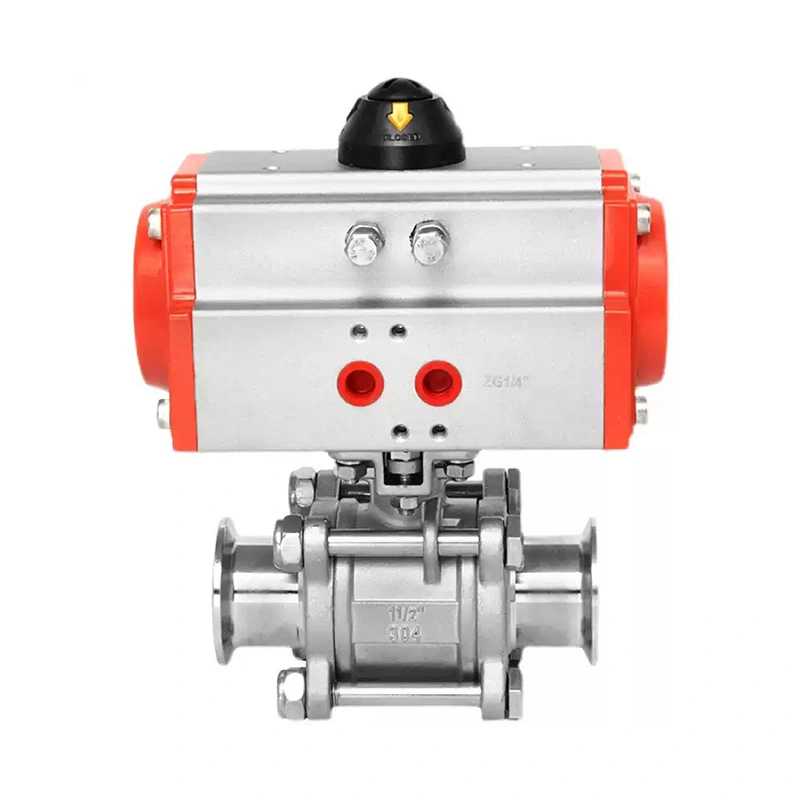

Sanitary Pneumatic Straight 3-Piece Ball Valve menggunakan laluan aliran lubang penuh untuk mengekalkan pemindahan media yang cekap, manakala permukaan sentuhan produk yang digilap dengan ketepatan membantu mengurangkan pengekalan sisa dan memudahkan pembersihan. Dihasilkan daripada keluli tahan karat SUS304 atau SUS316L, ia sesuai untuk aplikasi kebersihan dalam farmaseutikal, bioteknologi, makanan, minuman, tenusu, kosmetik dan pemprosesan kimia halus.
Dengan operasi suku pusingan pneumatik, injap menyediakan pembukaan dan penutupan pantas untuk sistem proses automatik dan boleh dikonfigurasikan untuk operasi CIP dan SIP.
Pembinaan tiga keping membolehkan bahagian injap pusat dan sambungan hujung dipisahkan semasa penyelenggaraan. Ini memberikan akses yang lebih mudah kepada komponen dalaman tanpa menggantikan pemasangan injap lengkap.
Bola, tempat duduk injap, dan komponen pengedap boleh diperiksa dan diganti apabila diperlukan. Ini menjadikan injap sesuai untuk saluran proses di mana pengedap dan tempat duduk tertakluk kepada kitaran operasi, pembersihan atau pensterilan yang berulang.
Apabila haus berlaku, kakitangan penyelenggaraan boleh menyervis komponen dalaman dan bukannya menggantikan keseluruhan sambungan saluran paip. Ini boleh memudahkan pengurusan alat ganti dan servis injap rutin.
Bola lubang penuh menyediakan laluan aliran yang hampir sepadan dengan saluran paip yang disambungkan, membolehkan media proses melalui injap dengan sekatan terhad apabila terbuka sepenuhnya.
Laluan aliran lurus meminimumkan perubahan yang tidak perlu dalam arah aliran, membantu mengurangkan kehilangan tekanan merentas injap. Ini berguna untuk sistem pemindahan cecair yang mengekalkan kapasiti pam yang ada adalah penting.
Laluan aliran lurus yang digabungkan dengan permukaan basah yang digilap membantu mengurangkan kawasan di mana media proses boleh terkumpul selepas injap dibuka atau ditutup.
Penggerak pneumatik memutar bola melalui 90 darjah. Apabila lubang bebola diselaraskan dengan saluran paip, injap terbuka. Memutar bola sebanyak 90 darjah meletakkan bahagian pepejal merentasi laluan aliran dan menutup injap.
Operasi suku pusingan menyediakan pergerakan pantas antara kedudukan terbuka dan tertutup, menjadikan injap sesuai untuk urutan pengeluaran automatik dan penukaran proses yang kerap.
Walaupun model ini dikonfigurasikan untuk operasi pneumatik, AVM boleh menyediakan konfigurasi penggerak manual atau lain mengikut keperluan sistem.
Struktur bola dan tempat duduk direka untuk mengurangkan tork yang diperlukan untuk operasi, membolehkan penggerak pneumatik memberikan pergerakan yang boleh dipercayai pada kitaran berulang.
Keluli tahan karat SUS304 dan SUS316L tersedia untuk badan injap dan bola. SUS316L boleh dipilih untuk aplikasi yang memerlukan rintangan kakisan yang lebih besar dalam menuntut persekitaran yang bersih.
Kemasan permukaan standard ialah Ra ≤0.8 μm, dengan kemasan Ra ≤0.4 μm pilihan untuk aplikasi yang memerlukan permukaan dalaman yang lebih licin.
Struktur dalaman direka untuk mengurangkan zon mati dan pengekalan produk, menyokong operasi kebersihan dan pembersihan yang lebih berkesan.
Injap Bebola Lurus Pneumatik Sanitary 3-Piece boleh dimasukkan ke dalam sistem pembersihan CIP dan pensterilan SIP. Keadaan pembersihan dan pensterilan yang berkenaan hendaklah disahkan mengikut tempat duduk dan bahan pengedap yang dipilih.
PTFE tersedia untuk aplikasi yang memerlukan rintangan kimia dan prestasi pengedap yang stabil di bawah suhu operasi yang sesuai.
Silikon boleh dipilih untuk aplikasi kebersihan yang serasi di mana fleksibiliti dan prestasi suhu adalah penting.
EPDM sesuai untuk banyak aplikasi proses sanitari berasaskan air dan am dan boleh dipilih mengikut medium proses dan keadaan pembersihan.
FKM boleh dipilih untuk aplikasi serasi yang memerlukan ketahanan terhadap bahan kimia tertentu dan keadaan proses suhu yang lebih tinggi.
| item | Spesifikasi |
| Nama Produk | Injap Bola 3 Keping Lurus Pneumatik Sanitari |
| Jenis Injap | Injap Bebola Bor Penuh Sanitari |
| Jenama | AVM |
| Bahan Badan | SUS304 / SUS316L |
| Bahan Bola | SUS304 / SUS316L |
| Bahan Tempat Duduk | PTFE, Silikon, EPDM, FKM |
| Operasi | Pneumatik; Pilihan manual tersedia |
| Kemasan Permukaan | Ra ≤0.8 μm Standard; Ra ≤0.4 μm Pilihan |
| Tekanan Kerja | 1.0–1.6 MPa |
| Suhu Operasi | -20°C hingga +150°C, bergantung pada bahan tempat duduk |
| Sambungan | Pengapit Tiga, Kimpalan Punggung, Berulir, Bebibir |
| Piawaian Sambungan | DIN, 3-A, SMS, BS, RJT, IDF |
| Pembersihan | CIP Serasi |
| Pensterilan | SIP Serasi |
Sambungan Tri-Clamp membolehkan pemasangan dan pembongkaran yang agak cepat dan sesuai untuk sistem proses kebersihan yang memerlukan pemeriksaan atau penyelenggaraan yang kerap.
Sambungan dikimpal punggung menyediakan sambungan kekal dengan sambungan boleh tanggal yang lebih sedikit dan sesuai untuk sistem saluran paip yang bersih di mana kelancaran dalaman adalah penting.
Konfigurasi berulir menyediakan pilihan sambungan yang mudah untuk peralatan proses dan sistem perpaipan yang serasi.
Sambungan bebibir boleh digunakan di mana injap perlu bersambung dengan peralatan atau sistem paip yang serasi menggunakan sambungan berbolted.
Penggerak pneumatik menyediakan operasi suku pusingan automatik dan boleh disepadukan ke dalam sistem automasi proses.
Injap solenoid boleh digunakan untuk mengawal bekalan udara penggerak berdasarkan isyarat kawalan elektrik daripada sistem automasi loji.
Aksesori maklum balas kedudukan boleh ditambah di mana PLC atau sistem kawalan memerlukan pengesahan keadaan terbuka atau tertutup injap.
Pengatur penapis udara boleh dimasukkan ke dalam litar pneumatik untuk membantu menyediakan udara termampat berhawa dingin yang sesuai untuk operasi penggerak yang stabil.
Sanitary Pneumatic Straight 3-Piece Ball Valve boleh digunakan dalam sistem farmaseutikal dan biopemprosesan untuk aplikasi yang serasi seperti air tulen, WFI, pemindahan cecair steril, pengeluaran vaksin, peralatan biopemprosesan dan sistem CIP/SIP.
Aplikasi biasa termasuk susu, yogurt, bahan tenusu, sos, minyak boleh dimakan dan sistem pemprosesan makanan cecair lain yang serasi yang memerlukan pengasingan aliran bersih.
Konfigurasi lubang penuh boleh digunakan dalam bir, minuman ringan, jus dan barisan pengeluaran minuman lain di mana pemindahan cecair yang cekap dan penutupan automatik diperlukan.
Injap sesuai untuk sistem pengeluaran yang serasi yang mengendalikan syampu, losyen, krim dan bahan kosmetik di mana kebolehbersih dan kawalan proses adalah penting.
Untuk bahan kimia halus, air ketulenan tinggi, makmal dan aplikasi sensitif kebersihan lain yang serasi, pembinaan keluli tahan karat dan laluan aliran yang digilap menyediakan pengendalian cecair terkawal.
Jika proses itu memerlukan pemeriksaan yang kerap atau penggantian tempat duduk injap dan pengedap, pembinaan tiga keping menyediakan akses yang lebih mudah kepada komponen dalaman.
Sahkan cecair atau gas proses sebelum memilih SUS304 atau SUS316L dan bahan tempat duduk dan pengedap yang sesuai.
Julat tekanan kerja standard ialah 1.0–1.6 MPa, manakala suhu operasi boleh mencapai -20°C hingga +150°C bergantung pada bahan tempat duduk yang dipilih.
Ra ≤0.8 μm ialah kemasan standard. Aplikasi dengan keperluan permukaan yang lebih ketat boleh menentukan kemasan Ra ≤0.4 μm pilihan.
Sahkan sambungan yang diperlukan dan piawaian yang berkenaan sebelum membuat pesanan, terutamanya apabila menggantikan injap sanitari sedia ada.
Untuk sistem automatik, sahkan konfigurasi penggerak pneumatik dan sama ada injap solenoid, maklum balas kedudukan atau aksesori kawalan lain diperlukan.
Masa utama pengeluaran standard ialah 2–4 minggu, bergantung pada kuantiti pesanan, spesifikasi dan ketersediaan bahan. Pesanan segera hendaklah disahkan dengan AVM sebelum pembelian.
Syarat pembayaran standard ialah deposit 30% dengan baki 70% dibayar sebelum penghantaran melalui T/T atau L/C. Pesanan bernilai kecil mungkin memerlukan pembayaran penuh sebelum pengeluaran.
Injap dibungkus dengan selamat dalam kotak kertas dan kayu yang sesuai untuk mengurangkan risiko kerosakan semasa pengendalian dan pengangkutan antarabangsa.
Kelebihan utama ialah kebolehcapaian penyelenggaraan. Badan tiga keping membolehkan bahagian injap pusat diasingkan supaya komponen dalaman boleh diperiksa atau diganti dengan lebih mudah.
Reka bentuk 3 keping menyediakan akses yang lebih besar kepada komponen dalaman untuk penyelenggaraan, manakala reka bentuk 2 keping secara amnya menyediakan pembinaan badan yang lebih ringkas dan padat.
ya. Injap menggunakan reka bentuk bebola lubang penuh untuk menyediakan laluan aliran yang agak tidak terhad dan mengurangkan kehilangan tekanan apabila terbuka sepenuhnya.
ya. Pembinaan kebersihan menyokong integrasi ke dalam proses CIP dan SIP. Parameter pembersihan dan pensterilan sebenar hendaklah disahkan berdasarkan tempat duduk dan bahan pengedap yang dipilih.
Badan dan bola injap tersedia dalam keluli tahan karat SUS304 atau SUS316L, dengan pilihan pengedap PTFE, Silikon, EPDM dan FKM.
Tekanan kerja yang ditentukan ialah 1.0–1.6 MPa. Penarafan tekanan yang tepat harus disahkan mengikut saiz dan konfigurasi yang dipilih.
Julat yang ditentukan ialah -20°C hingga +150°C, bergantung pada bahan tempat duduk yang dipilih.
ya. Konfigurasi pneumatik menyokong operasi automatik dan boleh dilengkapi dengan kawalan serasi dan aksesori maklum balas kedudukan.
Untuk sistem proses kebersihan di mana kebolehcapaian dalaman, aliran lubang penuh dan penutupan pneumatik adalah keperluan utama, Injap Bola Lurus Pneumatik Sanitary AVM 3-Piece menyediakan konfigurasi injap praktikal untuk aplikasi kebersihan yang menuntut.
Sediakan AVM dengan saiz injap, medium proses, tekanan, suhu, standard sambungan, keperluan kemasan permukaan dan keperluan kawalan pneumatik anda untuk menentukan konfigurasi yang sesuai.
