Badan keluli tahan karat dua kepingnya boleh didapati dalam SUS304 atau SUS316L, dengan permukaan basah yang digilap bersih dan Pilihan pengedap berasaskan PTFE. Bola port penuh memastikan laluan aliran dalaman dekat dengan diameter saluran paip, mengurangkan sekatan aliran dan pergolakan semasa pemindahan cecair berterusan. Gerbang Penuh Pneumatik Manual Sanitari 2-Piece Ball Valve boleh dibekalkan dengan pemegang manual atau penggerak pneumatik dan sesuai untuk makanan & minuman, tenusu, farmaseutikal, bioteknologi, kosmetik, dan pemprosesan kimia halus.
Bola port penuh menggunakan lubang yang direka untuk menyediakan laluan aliran besar melalui injap. Apabila dibuka sepenuhnya, lubang sejajar dengan saluran paip, membolehkan media proses melepasi dengan halangan yang minimum.
Ini menjadikan injap amat sesuai untuk sistem yang mengekalkan kapasiti aliran adalah lebih penting daripada menggunakan a injap pendikit.
Oleh kerana laluan bola terbuka tidak menyempitkan laluan aliran dengan ketara, injap boleh mengurangkan kehilangan tekanan berbanding dengan reka bentuk injap port terhad.
Ini boleh menjadi berharga untuk talian pemindahan, sistem utiliti kebersihan, dan peralatan proses jika ada penyelenggaraan tekanan pam adalah penting.
Laluan aliran lurus membantu meminimumkan perubahan yang tidak perlu dalam arah aliran. Digabungkan dengan dalaman yang digilap permukaan, ini menyokong pemindahan media yang lebih bersih dan mengurangkan kawasan di mana sisa produk mungkin kekal.

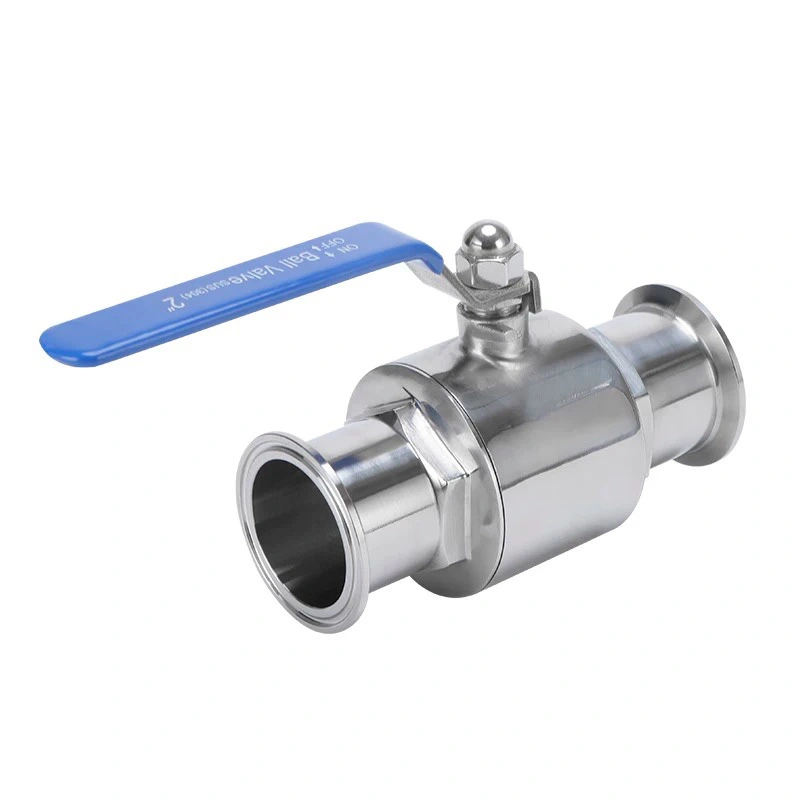

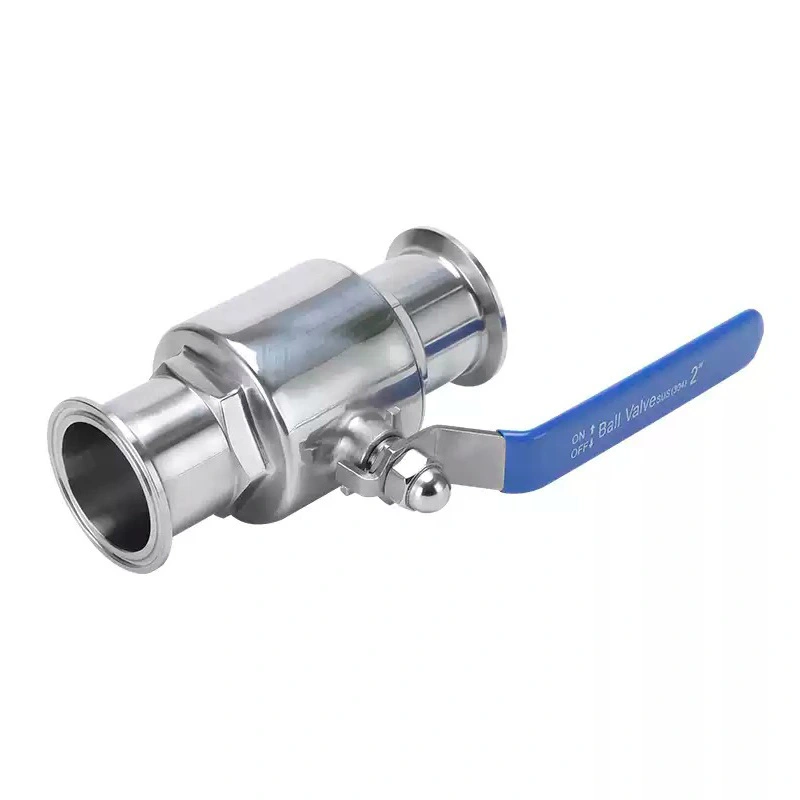

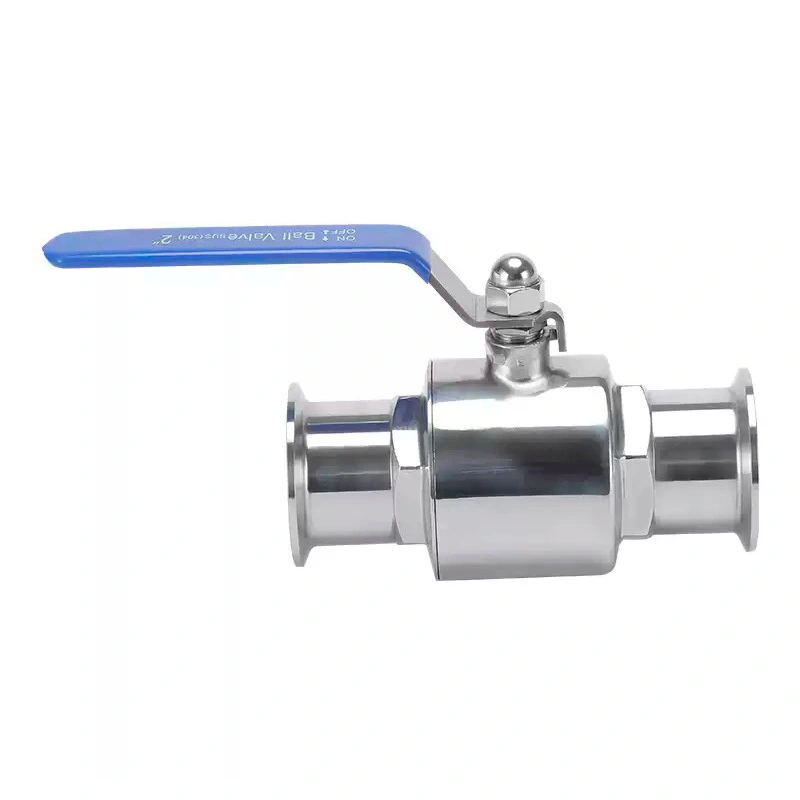

Sanitary Manual Pneumatic Full Bore 2-Piece Ball Valve menggunakan badan keluli tahan karat dua keping yang menggabungkan bola, batang, tempat duduk, dan pemasangan pengedap. Pembinaan ini menyediakan penyelesaian padat untuk saluran paip kebersihan pemasangan.
SUS304 menyediakan pilihan keluli tahan karat yang kos efektif untuk aplikasi kebersihan yang serasi, manakala SUS316L adalah lebih baik sesuai untuk menuntut persekitaran hubungan produk yang memerlukan rintangan kakisan yang lebih tinggi.
Struktur dua keping membolehkan kakitangan penyelenggaraan mengakses komponen pengedap dalaman apabila pemeriksaan atau penggantian diperlukan, membantu memudahkan kerja servis.
Injap boleh dibekalkan dengan sambungan Tri-Clamp, Butt Weld, Threaded atau Flanged untuk memadankan sanitari yang berbeza reka bentuk saluran paip.
Piawaian yang tersedia termasuk DIN, ISO, SMS, IDF, 3-A, RJT dan ASME BPE.
Injap beroperasi dengan memutarkan bola melalui 90°. Apabila gerek sejajar dengan saluran paip, injap terbuka; selepas putaran 90°, bahagian pepejal bola menghalang laluan aliran.
Prinsip operasi mudah ini menyediakan penukaran pantas antara kedudukan terbuka dan tertutup.
Pemegang manual menyediakan kawalan tempatan langsung untuk sistem di mana penggerak automatik tidak diperlukan atau di mana pengendali memerlukan penggantian mekanikal yang mudah.
Penggerak pneumatik menukarkan udara termampat kepada pergerakan suku pusingan, memberikan lebih pantas dan lebih berulang. operasi untuk barisan pengeluaran automatik.
AVM boleh mengkonfigurasi injap dengan penggerak pneumatik dwi-tindakan atau spring-return, membolehkan pembeli memilih mod operasi berdasarkan strategi kawalan mereka dan keperluan kedudukan gagal.
Kemasan permukaan dalaman standard ialah Ra ≤0.8 μm, dengan kemasan Ra ≤0.4 μm pilihan untuk aplikasi yang memerlukan tahap kelicinan permukaan yang lebih tinggi.
Pembinaan kebersihan direka untuk mengurangkan ruang dalaman yang tidak perlu yang boleh mengekalkan sisa produk atau cecair pembersih.
Ini amat penting untuk aplikasi yang melibatkan penukaran produk yang kerap atau keperluan kebersihan yang ketat.
Injap boleh dimasukkan ke dalam sistem CIP dan SIP, membolehkan prosedur pembersihan dan pensterilan dilakukan dilakukan tanpa secara rutin mengeluarkan injap dari saluran paip.
Tempat duduk PTFE menyediakan antara muka pengedap utama di sekeliling bola dan direka bentuk untuk penutupan yang boleh dipercayai semasa kitaran pembukaan dan penutupan berulang.
Bergantung pada keperluan proses, AVM boleh menyediakan pilihan pengedap PTFE, EPDM dan Silikon.
Meterai yang sesuai hendaklah dipilih mengikut medium proses, suhu, bahan kimia pembersih, dan keperluan pensterilan.
Konfigurasi bola dan tempat duduk direka untuk menyediakan penutupan yang ketat apabila injap ditutup sepenuhnya, membantu mencegah kebocoran proses-media yang tidak diingini antara kitaran operasi.
| item | Spesifikasi |
| Nama Produk | Injap Bebola 2 Keping Manual Sanitari Pneumatik Gerbang Penuh |
| Jenama | AVM |
| Jenis Injap | Injap Bola Sanitari Port Penuh |
| Bahan Badan | SUS304 / SUS316L |
| Bahan Tempat Duduk | PTFE, EPDM, Silikon |
| Operasi | Manual / Pneumatik |
| Penggerak Pneumatik | Lakonan Berganda / Spring Return |
| Tekanan Kerja | Maksimum 10 bar |
| Suhu Operasi | -20°C hingga +150°C, bergantung pada bahan tempat duduk |
| Kemasan Permukaan | Ra ≤0.8 μm Standard; Ra ≤0.4 μm Pilihan |
| Sambungan | Pengapit Tiga, Kimpalan Punggung, Berulir, Bebibir |
| Piawaian | DIN, ISO, SMS, IDF, 3-A, RJT, ASME BPE |
| Aksesori Pilihan | Injap Solenoid, Kotak Suis Had, Positioner, Pengawal Selia Penapis Udara, Manual Override, Aksesori NAMUR |
| Saiz | d | B | L | K | H | W |
| 0.75" | 15.8 | 54 | 108 | 50.5 | 52 | 133 |
| 1" | 22.1 | 56 | 112 | 50.5 | 56 | 133 |
| 1.5" | 34.8 | 68 | 136 | 50.5 | 74 | 140 |
| 2" | 47.5 | 81 | 162 | 64 | 81.5 | 163 |
| 2.5" | 60.2 | 89 | 178 | 77.5 | 96 | 180 |
| 3" | 72.9 | 100 | 200 | 91 | 110 | 182 |
| 4" | 97.4 | 115 | 230 | 119 | 140 | 195 |

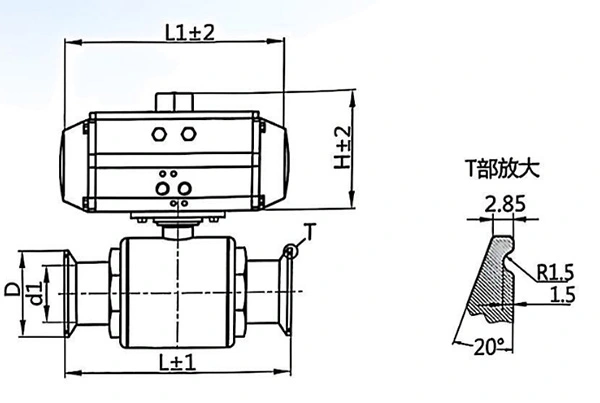

| Saiz | d | D | L | Model Silinder |
| 1/2" | 10 | 25.5 | 75 | AT52 |
| 3/4" | 17 | 50.5 | 100 | AT52 |
| 1" | 22 | 50.5 | 120 | AT52 |
| 1 1/4" | 28 | 50.5 | 130 | AT52 |
| 1 1/2" | 35 | 50.5 | 140 | AT52 |
| 1 3/4" | 42 | 64 | 150 | AT63 |
| 2" | 47.5 | 64 | 164 | AT63 |
| 2 1/4" | 53 | 77.5 | 164 | AT75 |
| 2 1/2" | 60 | 77.5 | 190 | AT75 |
| 3" | 67 | 91 | 210 | AT83 |
| 3 1/2" | 86 | 106 | 230 | AT83 |
| 4" | 100 | 119 | 260 | AT83 |
Injap solenoid boleh mengawal bekalan udara pneumatik, membolehkan injap bola bertindak balas kepada isyarat elektrik daripada sistem kawalan automatik.
Kotak suis had menyediakan maklum balas kedudukan terbuka/tertutup, membantu pengendali atau sistem PLC mengesahkan yang sebenar status injap.
Penentu kedudukan boleh dipilih untuk aplikasi yang memerlukan kedudukan penggerak yang lebih terkawal dan pemantauan proses.
Pengawal selia penapis udara membantu menyediakan udara termampat yang lebih bersih dan dikawal dengan sewajarnya kepada penggerak pneumatik, menyokong operasi yang stabil.
Penggantian manual menyediakan kaedah pengendalian tambahan di mana operasi injap tempatan diperlukan semasa pentauliahan, penyelenggaraan atau gangguan sistem kawalan.
Injap boleh digunakan dalam aplikasi kebersihan yang serasi seperti sistem air tulen, sistem WFI, cecair steril pemindahan, penyediaan penimbal, sistem bioreaktor, dan gelincir CIP/SIP.
Untuk pemasangan berkaitan GMP, konfigurasi injap akhir hendaklah dipilih mengikut kesesuaian projek keperluan kebersihan dan peraturan.
Aplikasi termasuk kultur sel, penapaian, pemprosesan biofarmaseutikal, tergelincir proses steril, dan pengagihan proses-cecair.
Reka bentuk lubang penuh amat berguna apabila pemindahan cecair proses yang cekap diperlukan.
Injap boleh dipasang dalam sistem pemindahan bahan tenusu, susu, jus, minuman, kilang bir dan makanan di mana penutupan yang bersih dan rintangan aliran rendah diperlukan.
Aplikasi yang sesuai termasuk losyen, syampu, krim dan sistem pemindahan cecair kosmetik lain yang serasi.
Untuk aplikasi kimia ketulenan tinggi dan halus yang serasi, injap menyediakan pembinaan keluli tahan karat, ketat penutupan, dan pilihan sambungan yang fleksibel.
Jika proses memerlukan aliran tinggi dengan kehilangan tekanan yang minimum, konfigurasi lubang penuh adalah pilihan penting faktor.
Pilih SUS304 atau SUS316L mengikut medium proses, keadaan kakisan, bahan kimia pembersih dan keperluan hubungan produk.
PTFE, EPDM atau Silikon hendaklah dipilih berdasarkan suhu proses sebenar, sederhana, bahan kimia CIP dan SIP syarat.
Pilih operasi manual untuk kawalan tempatan atau operasi pneumatik apabila pensuisan pantas, boleh berulang dan automatik diperlukan.
Sahkan sambungan Tri-Clamp, dikimpal, berulir atau bebibir yang diperlukan bersama-sama dengan DIN, ISO, SMS, Piawaian IDF, 3-A, RJT atau ASME BPE.
Untuk talian automatik, nyatakan sama ada injap solenoid, maklum balas kedudukan, penentu kedudukan, pengawal selia penapis udara, NAMUR aksesori, atau penggantian manual diperlukan.
Reka bentuk lubang penuh menjadikan injap ini amat sesuai untuk pembeli yang bimbang tentang kehilangan tekanan dan penyelenggaraan pemindahan proses-media yang cekap.
Satu platform injap boleh dikonfigurasikan untuk operasi manual yang mudah atau kawalan pneumatik automatik, membolehkan peralatan untuk menyesuaikan diri dengan persekitaran pengeluaran yang berbeza.
Badan dua keping menyediakan pembinaan yang mudah untuk pemeriksaan dan penyelenggaraan pengedap dalaman komponen.
Permukaan basah yang digilap, ruang mati yang diminimumkan, sambungan kebersihan, dan keserasian CIP/SIP menjadikan injap sesuai untuk aplikasi di mana kebolehbersih adalah keutamaan pembelian.
Injap bebola sanitari berlubang penuh mempunyai laluan bola yang direka bentuk agar sepadan dengan diameter dalaman saluran paip. bila terbuka sepenuhnya, ia menyediakan laluan aliran yang agak tidak terhad, membantu mengurangkan kehilangan tekanan dan pergolakan.
Pembinaan dua keping menyediakan badan injap padat dan akses praktikal kepada komponen dalaman untuk pemeriksaan dan penyelenggaraan.
ya. AVM menawarkan operasi pemegang manual serta konfigurasi pneumatik dengan dua tindakan atau spring-return penggerak.
Tekanan kerja maksimum yang ditentukan ialah 10 bar. Keupayaan tekanan sebenar hendaklah disahkan mengikut saiz, bahan, tempat duduk dan keadaan operasi yang dipilih.
Julat operasi yang ditentukan ialah -20°C hingga +150°C, bergantung pada tempat duduk dan bahan pengedap yang dipilih.
ya. Pembinaan kebersihan direka untuk penyepaduan ke dalam sistem pembersihan CIP dan SIP. Yang sebenarnya keadaan pensterilan hendaklah disahkan mengikut bahan pengedap yang dipilih.
Kemasan permukaan standard ialah Ra ≤0.8 μm, dengan kemasan Ra ≤0.4 μm pilihan untuk aplikasi yang memerlukan lebih licin permukaan dalaman.
Aplikasi biasa termasuk farmaseutikal, bioteknologi, makanan, minuman, tenusu, kilang bir, kosmetik dan serasi pemprosesan kimia halus.
Masa utama pengeluaran standard ialah 2–4 minggu, bergantung pada kuantiti pesanan, konfigurasi injap, spesifikasi dan ketersediaan bahan. Pembeli dengan keperluan segera harus mengesahkan jadual pengeluaran paling awal yang tersedia dengan AVM.
Syarat pembayaran standard ialah deposit 30% dengan baki 70% dibayar sebelum penghantaran melalui T/T atau L/C. Untuk nilai kecil pesanan, bayaran penuh mungkin diperlukan sebelum pengeluaran.
Injap dibungkus dengan selamat menggunakan kertas dan bekas kayu yang sesuai untuk melindungi peralatan semasa antarabangsa pengangkutan dan mengurangkan risiko kerosakan sebelum penghantaran.
Jika proses anda memerlukan kapasiti aliran tinggi, kehilangan tekanan rendah, penutupan pantas dan pembinaan yang bersih, AVM Sanitary Manual Pneumatic Full Bore 2-Piece Ball Valve menyediakan penyelesaian yang fleksibel untuk kedua-dua dikendalikan secara manual dan saluran paip kebersihan automatik.
Sediakan AVM dengan saiz injap anda, medium proses, tekanan kerja, suhu operasi, standard sambungan, tempat duduk bahan, dan kaedah pengendalian untuk memilih konfigurasi yang sesuai untuk aplikasi anda.
